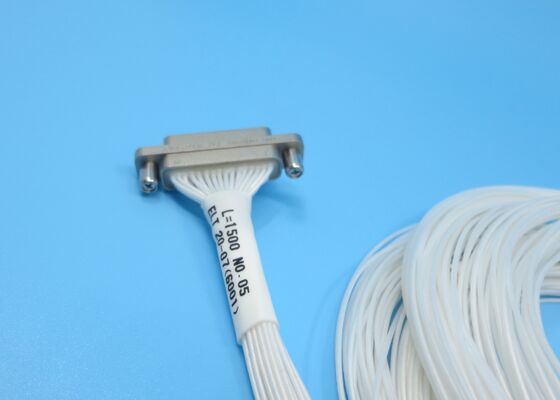

Συνδετήρας Σειράς J30J Ορθογώνιος Αρσενικό Βύσμα 37 επαφών με Μήκος Καλωδίου 1500mm για Μετάδοση Σήματος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές σειράς J30J | άλλο όνομα: | Υποδοχές Micro D |
|---|---|---|---|
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός Αγωγός: | Σύνθετο αλουμινίου, νικελική επίστρωση |
| Επαφές: | αρσενικό βούλωμα | DWV: | 800V |
| Τερματισμός επαφής: | Τσακίζω | Αντίσταση μόνωσης: | ≥5000MΩ |
| Επικοινωνία/Πιν: | 37 επαφές | Μονωτικό Διηλεκτρικό: | PBT |
| Θερμοκρασία λειτουργίας: | -55℃~+125℃ | Θερμοκρασία αποθήκευσης.: | -55℃~+125℃ |
| Καλώδιο ζευγαρώματος: | AFR-250, Λευκό Σύρμα 0,10mm2 ~0,15mm2 | Μήκος καλωδίου: | 1500mm, 1000mm, 500mm, 300mm, 200mm |
| Προσαρμογή: | Διαφορετικό μήκος καλωδίου | ||
| Επισημαίνω: | Ορθογώνιος συνδετήρας Σειράς J30J 37 επαφών,Αρσενικό βύσμα Σειράς J30J για μετάδοση σήματος,Ορθογώνιος συνδετήρας με μήκος καλωδίου 1500mm |
||
Περιγραφή του προϊόντος:
Οι μικροορθογώνιες συνδέσεις της σειράς J30J είναιΟι μικρο-ορθογώνιες συνδέσεις της σειράς J30J, που έχουν βελτιστοποιηθεί για αεροδιαστημικούς και φορητούς εξοπλισμούς, συνδυάζουν εξαιρετικά συμπαγές μέγεθος, ελαφριά κατασκευή και μεγάλη αξιοπιστία.Με ανθεκτική θωράκιση από κράμα αλουμινίου και ανθεκτική σε δονήσεις συσσωρευτική ζεύξη, οι συνδέσεις αυτές εξασφαλίζουν σταθερή μετάδοση σήματος σε σκληρά περιβάλλοντα, διευκολύνοντας τη μικροποίηση και τη μείωση του βάρους των σύγχρονων ηλεκτρονικών συστημάτων.
Σύστημα επαφής
Διαθέτει ευέλικτες επαφές στροφής με1.27 mm απόσταση επαφήςγια σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών:9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 καρφίτσες.
Οι επαφές είναιΧρυσό επιχρυσωμένο κράμα χαλκούνα παρέχει χαμηλή αντοχή σε επαφή και εξαιρετική αντοχή στη διάβρωση.
Διαθέτει ευέλικτες επαφές στροφής με1.27 mm απόσταση επαφήςγια σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών:9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 καρφίτσες.
Οι επαφές είναιΧρυσό επιχρυσωμένο κράμα χαλκούνα παρέχει χαμηλή αντοχή σε επαφή και εξαιρετική αντοχή στη διάβρωση.
Στέγαση & Προστασία
Στεγάζεται σε τραχιά ΑΛκράμα με επικάλυψη νικελίου χωρίς ηλεκτροκίνησηγια αντοχή και αποτελεσματική απόκρυψη.
Εξοπλισμένο με συσσωρευτική ζεύξη για την εξασφάλισηασφαλής, ανθεκτική στις δονήσεις σύνδεσησε απαιτητικές συνθήκες λειτουργίας.
Στεγάζεται σε τραχιά ΑΛκράμα με επικάλυψη νικελίου χωρίς ηλεκτροκίνησηγια αντοχή και αποτελεσματική απόκρυψη.
Εξοπλισμένο με συσσωρευτική ζεύξη για την εξασφάλισηασφαλής, ανθεκτική στις δονήσεις σύνδεσησε απαιτητικές συνθήκες λειτουργίας.
Επιλογές τερματισμού
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένωνΤερματισμός συγκόλλησης, τοποθέτηση PCB σε ορθή γωνία / ευθεία και συναρμολόγηση από καλώδιο σε καλώδιο.
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένωνΤερματισμός συγκόλλησης, τοποθέτηση PCB σε ορθή γωνία / ευθεία και συναρμολόγηση από καλώδιο σε καλώδιο.
Τεχνικά δεδομένα:
Διάμετρος περιγράμματος της σειράς J30J Σύνδεσμος 37 επαφές αρσενική πρίζα:
| Πρότυπο προϊόντος |
J30J-37TJL-1500 (37 καρφίτσες, αρσενικό βύσμα, μήκος καλωδίου 1500 mm) |
||
| Τεχνική | Υλικά & Τελειοποίηση | ||
| Αντίσταση | / | Κεντρικός διευθυντής | Σύνθετο χαλκού, επιχρυσωμένο |
| DWV | 800V | Εξωτερικός αγωγός | Σύνθετο αλουμινίου, νικελική επίστρωση |
| Αντίσταση μόνωσης | > 5000MΩ | Δηλεκτρικός μονωτής | PBT |
| Θερμοκρασία | Θερμοκρασία λειτουργίας: -55°C~+125°C Θερμοκρασία αποθήκευσης: -55°C~+125°C | ||
Εφαρμογές:
Αεροδιαστημική:Συστήματα ραντάρ, δορυφορικής επικοινωνίας και τηλεμετρίας και ελέγχου
Ηλεκτρονικά:Ηλεκτρονική επικοινωνίας, εξοπλισμός και συστήματα για οχήματα
Βιομηχανία υψηλού επιπέδου:Ιατρικός εξοπλισμός, όργανα δοκιμών, εξοπλισμός ανίχνευσης υποβρύχων
Εξοπλισμός μικροκυμάτων και ραδιοσυχνοτήτων:Μικροσκοπικές μονάδες δέκτη-διαβιβαστή, διασύνδεση PCB-PCB / PCB-cable
Προσαρμογή:
Προσαρμόστε τους συνδετήρες της σειράς J30J σας με την Elite Electronics
Μπορούμε επίσης να προσαρμόσουμε τις ειδικές καρφίτσες όπως οι 12 καρφίτσες, 24 καρφίτσες, 35 καρφίτσες, 39 καρφίτσες, 41 καρφίτσες, θα κανονίσουμε την αξιολόγηση του έργου από τον μηχανικό μας πριν από την προσαρμογή.
Συσκευή και αποστολή:
- Συσκευή:
Οι συνδετήρες της σειράς J30J συσκευάζονται με ασφάλεια σε ένα ανθεκτικό χαρτόκουτο με προστατευμένο αφρό για να αποφευχθεί η ζημιά κατά τη μεταφορά.
- Ναυτιλία:
Όλες οι αποστολές περιλαμβάνουν αριθμούς παρακολούθησης και συσκευάζονται με ασφάλεια για να αποφεύγεται η κακή μεταφορά κατά τη διάρκεια της μεταφοράς.
