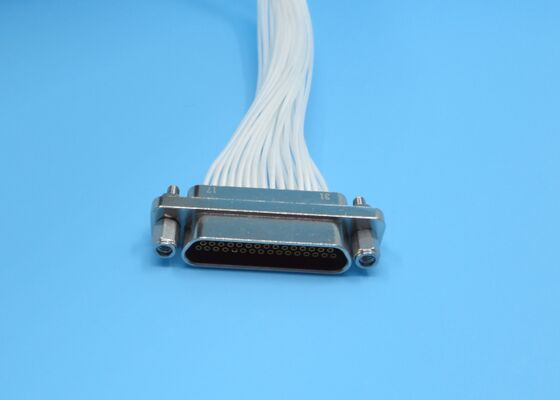

J30J Series Connector Ορθογώνιο 51 επαφές Θηλυκή υποδοχή με καλώδιο για ασύρματη επικοινωνία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές σειράς J30J | άλλο όνομα: | Υποδοχές Micro D |
|---|---|---|---|
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός Αγωγός: | Σύνθετο αλουμινίου, νικελική επίστρωση |
| Στυλ: | θηλυκό δοχείο | DWV: | 800V |
| Τερματισμός επαφής: | Τσακίζω | Αντίσταση μόνωσης: | ≥5000MΩ |
| Επικοινωνία/Πιν: | 51 επαφές | Μονωτικό Διηλεκτρικό: | PBT |
| Θερμοκρασία λειτουργίας: | -55℃~+125℃ | Θερμοκρασία αποθήκευσης.: | -55℃~+125℃ |
| Καλώδιο ζευγαρώματος: | AFR-250, Λευκό Σύρμα 0,10mm2 ~0,15mm2 | Μήκος καλωδίου: | 1000mm, 500mm, 300mm, 200mm |
| Προσαρμογή: | Διαφορετικό μήκος καλωδίου | ||
| Επισημαίνω: | Συνδετήρας ορθογώνιος σειράς J30J 51 επαφών,υποδοχή θηλυκού συνδετήρα για ασύρματη επικοινωνία,Συνδετήρας σειράς J30J με καλώδιο |
||
Περιγραφή προϊόντος:
Οι μικρο-ορθογώνιοι σύνδεσμοι της σειράς J30J έχουν σχεδιαστεί για εφαρμογές που απαιτούν εξαιρετικά συμπαγές μέγεθος, ελαφριά κατασκευή και υψηλή αξιοπιστία. Ως μινιατούρα σύνδεσμος υψηλής πυκνότητας κατασκευασμένος για να αντέχει σε σκληρά περιβάλλοντα, η σειρά J30J χρησιμεύει ως κρίσιμο εξάρτημα στην σμίκρυνση και βελτιστοποίηση βάρους των σύγχρονων ηλεκτρονικών συστημάτων.
Σύστημα Επαφών
Διαθέτει εύκαμπτες επαφές twist-pin με βήμα επαφής 1,27 mm για σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών: 9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 ακροδέκτες.
Οι επαφές κατασκευάζονται από κράμα χαλκού με επιχρύσωση για χαμηλή αντίσταση επαφής και εξαιρετική αντοχή στη διάβρωση.
Διαθέτει εύκαμπτες επαφές twist-pin με βήμα επαφής 1,27 mm για σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών: 9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 ακροδέκτες.
Οι επαφές κατασκευάζονται από κράμα χαλκού με επιχρύσωση για χαμηλή αντίσταση επαφής και εξαιρετική αντοχή στη διάβρωση.
Περίβλημα & Θωράκιση
Στεγάζεται σε ανθεκτικό κράμα αλουμινίου με επιμετάλλωση νικελίου χωρίς ηλεκτρόλυση για ανθεκτικότητα και αποτελεσματική θωράκιση.
Εξοπλισμένο με σπειρωτή σύζευξη για να εξασφαλίσει ασφαλή, ανθεκτική στους κραδασμούς σύνδεση σε απαιτητικές συνθήκες λειτουργίας.
Στεγάζεται σε ανθεκτικό κράμα αλουμινίου με επιμετάλλωση νικελίου χωρίς ηλεκτρόλυση για ανθεκτικότητα και αποτελεσματική θωράκιση.
Εξοπλισμένο με σπειρωτή σύζευξη για να εξασφαλίσει ασφαλή, ανθεκτική στους κραδασμούς σύνδεση σε απαιτητικές συνθήκες λειτουργίας.
Επιλογές Τερματισμού
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένου του τερματισμού συγκόλλησης, τοποθέτησης PCB ορθής γωνίας / ευθείας και συναρμολόγησης πτύχωσης σε καλώδιο.
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένου του τερματισμού συγκόλλησης, τοποθέτησης PCB ορθής γωνίας / ευθείας και συναρμολόγησης πτύχωσης σε καλώδιο.
Τεχνικά Δεδομένα:
Διάγραμμα Εξωτερικών Διαστάσεων Συνδέσμου Σειράς J30J 51 επαφών Θηλυκό Socket:
| Μοντέλο Προϊόντος |
J30J-51ZKP-500 ( 51 ακροδέκτες, θηλυκό socket, μήκος καλωδίου 500mm) |
||
| Τεχνικά | Υλικά & Φινίρισμα | ||
| Αντίσταση | / | Κεντρικός Αγωγός | Κράμα Χαλκού, Επιχρύσωση |
| DWV | 800V | Εξωτερικός Αγωγός | Κράμα Αλουμινίου, Επιμετάλλωση Νικελίου |
| Αντίσταση Μόνωσης | >5000MΩ | Διηλεκτρικό Μόνωσης | PBT |
| Θερμοκρασία | Θερμοκρασία Λειτουργίας: -55℃~+125℃ Θερμοκρασία Αποθήκευσης: -55℃~+125℃ | ||
Εφαρμογές:
Οι σύνδεσμοι RF μας λειτουργούν ως το αξιόπιστο νευρικό κέντρο για αεροδιαστημικά και ηλεκτρονικά συστήματα.
Σχεδιασμένοι για να αντέχουν σε κραδασμούς και ακραίες θερμοκρασίες, εξασφαλίζουν μετάδοση σήματος μικροκυμάτων χωρίς απώλειες υπό σύνθετες συνθήκες λειτουργίας - καλύπτοντας ραντάρ, δορυφορικές επικοινωνίες και συστήματα τηλεμετρίας & ελέγχου. Αντιμετωπίζοντας τις απαιτήσεις καλωδίωσης υψηλής πυκνότητας των ραντάρ φασικής διάταξης και των δορυφόρων LEO, παρέχουμε ελαφριές, μικροσκοπικές λύσεις διασύνδεσης πολλαπλών καναλιών, διασφαλίζοντας την επιτυχία των πιο κρίσιμων αποστολών σας.
Προσαρμογή:
Προσαρμόστε τους Συνδέσμους Σειράς J30J σας με τις Υπηρεσίες Προσαρμογής Προϊόντων της Elite Electronics:
Μπορούμε επίσης να προσαρμόσουμε ειδικούς ακροδέκτες όπως 12 ακροδέκτες, 24 ακροδέκτες, 35 ακροδέκτες, 39 ακροδέκτες, 41 ακροδέκτες, θα κανονίσουμε την αξιολόγηση του έργου από τον μηχανικό μας πριν από την προσαρμογή.
Συσκευασία και Αποστολή:
- Συσκευασία:
Οι σύνδεσμοι της σειράς J30J συσκευάζονται με ασφάλεια σε ένα ανθεκτικό χαρτονένιο κουτί για την αποφυγή ζημιών κατά την αποστολή.
- Αποστολή:
Χρησιμοποιούμε fedex, DHL ή αεροπορική αποστολή για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση των Συνδέσμων Σειράς J30J σας.
