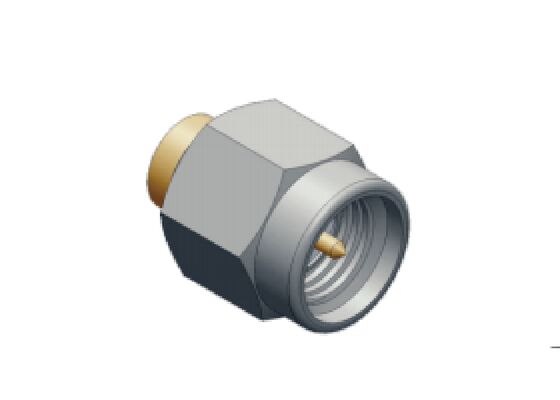

Σύνδεσμος SMA RF 18GHz για RG402, .141, 3# Ημι-κατακάμπτο/ελαστικό καλώδιο με αντοχή σε ψεκασμό αλατιού 96 ωρών
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Συνδετήρας SMA RF | Μοντέλο: | SMA-JB3G-9 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50 Ohm |
| Αντίσταση μόνωσης: | ≥5000MΩ | DWV: | 750V |
| Κεντρικός Μαέστρος: | Επιχρυσωμένο από κράμα χαλκού | Εξωτερικός Αγωγός: | Επιχρυσωμένο από κράμα χαλκού |
| Μονωτήρες: | PTFE | Γένος: | Βούλωμα, αρσενικό |
| Τύπος καλωδίου: | RG402, .141 , 3#Ημιάκαμπτο/εύκαμπτο καλώδιο | Εφαρμογή: | Εφαρμογή PCB, Εξάρτημα δοκιμής RF, Πλαίσιο, Τηλεπικοινωνίες, Σύστημα Ραντάρ Συστοιχίας Φάσεων, Ευφυή |
| Επισημαίνω: | Συμπλέκτης SMA RF 18GHz,Καλώδιο SMA Connector RG402,SMA RF Connector ανθεκτικό στα αλατοκηλίδια |
||
Βύσμα SMA RF 18GHz Αρσενικό για Καλώδιο RG402, .141, 2#Ημι-άκαμπτο/εύκαμπτο με Αντοχή σε Ψεκασμό Αλατιού
Περιγραφή Προϊόντος
Σχεδιασμένοι για τις απαιτητικές ανάγκες εφαρμογών υψηλής συχνότητας, οι βύσματα SMA RF προσφέρουν ανώτερη απόδοση από DC έως 18 GHz. Ενσωματώνοντας την ακρίβεια στη σμίκρυνση με στιβαρή κατασκευή, αυτοί οι σύνδεσμοι εξασφαλίζουν αξιόπιστη μετάδοση σήματος στα πιο κρίσιμα περιβάλλοντα.
Σχεδιασμός με Επιδόσεις
Στην καρδιά της τεχνολογίας μας βρίσκεται η δέσμευση για ακεραιότητα σήματος. Τα χαρακτηριστικά εξαιρετικά χαμηλής απώλειας εισαγωγής και επιστροφής εγγυώνται σταθερή μετάδοση σε συστήματα ευρείας ζώνης, διασφαλίζοντας ότι οι εφαρμογές υψηλής συχνότητας λειτουργούν με μέγιστη απόδοση. Αυτός ο σχεδιασμός ακριβείας οδηγεί σε απόδοση που σταθερά υπερβαίνει τις τυπικές λύσεις σύνδεσης.
Αξιοπιστία με Εξοικονόμηση Χώρου
Η βελτιστοποίηση του χώρου στην πλακέτα χωρίς συμβιβασμούς στην απόδοση είναι κρίσιμη στη σύγχρονη ηλεκτρονική. Οι συμπαγείς, ελαφριοί βύσματα SMA μας παρέχουν την ιδανική λύση, προσφέροντας πλήρη ηλεκτρική και μηχανική ικανότητα σε μια διάταξη σχεδιασμένη για χωρική αποδοτικότητα.
Ολοκληρωμένες Λύσεις Συνδεσιμότητας
Προσφέρουμε ένα πλήρες χαρτοφυλάκιο τύπων βυσμάτων SMA RF για να καλύψουμε ποικίλες απαιτήσεις ενσωμάτωσης:
Βύσματα Καλωδίων: Για ευέλικτη διασύνδεση.
Βύσματα Στήριξης Φλάντζας: Παρέχουν ασφαλή στήριξη σε πάνελ.
Βύσματα Διαφράγματος: Σχεδιασμένα για στιβαρή στήριξη σε διαχωριστικά.
Βύσματα Στήριξης PCB: Σχεδιασμένα για άμεση ενσωμάτωση στην πλακέτα.
Τεχνικά Δεδομένα
|
Ηλεκτρικά Χαρακτηριστικά |
|
|
Αριθμός Μοντέλου |
SMA-JB3G-9 |
|
Αντίσταση |
50Ω |
|
Εύρος Συχνότητας |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
Τάση Διηλεκτρικής Αντοχής |
750 V |
|
Αντίσταση Μόνωσης |
≥ 5000 MΩ |
|
Υλικά & Μηχανικά Χαρακτηριστικά |
|
|
Κεντρικός αγωγός |
Κράμα χαλκού, ΕπιχρύσωσηΣώμα και άλλα |
|
Κράμα χαλκού |
, ΕπιχρύσωσηΜονωτικό Διηλεκτρικό |
|
PTFE |
Τύπος Καλωδίου |
|
.141, RG402, 3#Ημι-εύκαμπτο/άκαμπτο Καλώδιο |
Άλλος Δείκτης |
|
Αντοχή σε Ουδέτερο Ψεκασμό Αλατιού 96 Ωρών |
Διαστάσεις Περιγράμματος |
Βύσμα SMA RF
Μοντέλο: SMA-JB3G-9 ( Αντοχή σε Ουδέτερο Ψεκασμό Αλατιού 96 Ωρών )Εφαρμογές
Αεροδιαστημική
- Αεροπορία
- Πλοήγηση
- Συστήματα ραντάρ
- Επικοινωνίες
- Συσκευή Δοκιμών
- Όργανα
- Ηλεκτρονικά
- Τα βύσματα SMA RF μας χρησιμοποιούν υλικά υψηλής ποιότητας και αυστηρές διαδικασίες κατασκευής για να διασφαλίσουν την ανθεκτικότητα και την αξιοπιστία σε σκληρά περιβάλλοντα.
Συσκευασία & Αποστολή
Συσκευασία:
Κάθε βύσμα SMA RF από κράμα χαλκού συσκευάζεται με ασφάλεια σε ένα στιβαρό χαρτονένιο κουτί με αφρώδη επένδυση για την αποφυγή ζημιών κατά τη μεταφορά.Αποστολή:
Ε1: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής με πάνω από 23 χρόνια εμπειρίας σε Εξαρτήματα Διασύνδεσης RF/Μικροκυμάτων.
Ε2: Τι προϊόντα μπορείτε να παρέχετε αυτήν τη στιγμή;
Α:
SMA, SSMA, SMP, SMPM, ASMP (μεγαλύτερο από SMP), CSMP (μικρότερο από SMPM), N, TNC, TNCA, 2.92mm, 3.5mm, 2.4mm, προσαρμογείς, καλώδια, προϊόντα κυματοδηγών, γυάλινοι-μεταλλικοί ερμητικοί σύνδεσμοι, micro d-sub, περιστροφικές αρθρώσεις μικροκυμάτων και άλλα εξαρτήματα μικροκυμάτων.Ε3: Υπάρχει δωρεάν δείγμα διαθέσιμο για βύσμα SMA RF;
Α: Ναι, αν υπάρχει διαθέσιμο, δωρεάν δείγμα είναι διαθέσιμο με χρέωση μεταφορικών.
Ε4: Μπορεί η εταιρεία σας να δεχτεί προσαρμογή;
Α: Το ODM είναι ευπρόσδεκτο. Με πάνω από 23 χρόνια εμπειρίας στο ODM, η Elite Electronics μπορεί να βοηθήσει στο σχεδιασμό, την ανάπτυξη προϊόντων, την έρευνα & ανάπτυξη και την ενσωμάτωση των προϊόντων διασύνδεσής σας.
Ε5: Ποιοι είναι οι Όροι Πληρωμής;
Α: Μπορούμε να δεχτούμε L/C, T/T, Western Union, Trade Assurance (πιστωτική κάρτα & T/T), κ.λπ.
Ε6: Ποιος είναι ο χρόνος παράδοσης του βύσματος SMA RF;
Α: 5 ημέρες για παραγγελίες δειγμάτων, 3-4 εβδομάδες για μαζικές παραγγελίες (με βάση διαφορετικές ποσότητες, ODM, κ.λπ.)
Ε7: Πώς θα μου παραδώσετε το βύσμα SMA RF;
Α: Γενικά, συνεργαζόμαστε με διεθνείς εκφράσεις όπως DHL, UPS, FedEx, TNT για να επιτρέψουμε στους πελάτες μας να λάβουν τα αγαθά τους γρήγορα αλλά με το χαμηλότερο κόστος μεταφορικών. Εν τω μεταξύ, η αποστολή αεροπορικώς και θαλασσίως είναι επίσης διαθέσιμη.
Ε8: Πόσο καιρό πρέπει να περιμένω πριν φτάσει το βύσμα SMA RF μου;
Α: 5-8 εργάσιμες ημέρες για αεροπορικές μεταφορές, 3-8 εργάσιμες ημέρες για διεθνείς εκφράσεις.
Ε9: Πώς είναι η ποιότητα του βύσματος SMA RF σας;
Α: Ως οι προμηθευτές υψηλής ποιότητας πολλών εθνικών έργων υψηλής τεχνολογίας, η παροχή εξαιρετικών προϊόντων είναι ο τρόπος ανάπτυξής μας. Έχουμε μια ισχυρή ομάδα ποιοτικού ελέγχου και μια πολύ αυστηρή διαδικασία για να εγγυηθούμε την ποιότητά μας σύμφωνα με διαφορετικά πρότυπα ποιότητας.
Ε10: Ποια είναι η εγγύησή σας για το βύσμα SMA RF;
Α: Η εγγύησή μας είναι 3 μήνες μετά την παράδοση, η Elite Electronic δίνει μεγάλη προσοχή στην εξυπηρέτηση μετά την πώληση.
