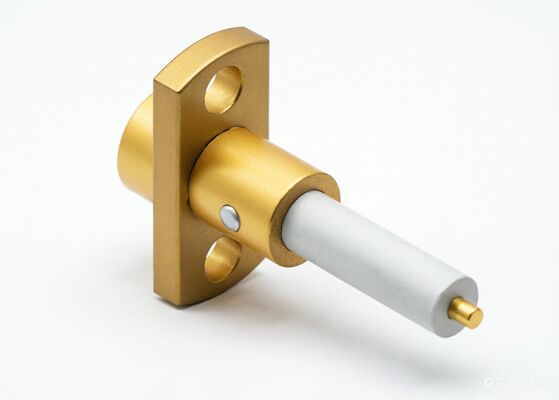

50ohm SMP αρσενικό πλέγμα ευθεία 2 τρύπες φλάντζας Mount SMP RF σύνδεσμος έως 18GHz Push-On σχεδιασμός
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχή SMP RF | Επικοινωνία Κέντρου: | Κράμα χαλκού, επίχρυσο |
|---|---|---|---|
| Κέλυφος: | Κράμα χαλκού, επίχρυσο | Γένος: | αρσενικό βούλωμα |
| Ανεξαρτησία: | 50 ohm | Ονομαστική τάση: | 170V |
| DWV: | 500V | Αντίσταση μόνωσης: | 5000 Ohm |
| Βάση: | Βάση φλάντζας 2 οπών | Επιφάνεια: | Περιορισμένη δέσμευση |
| Συχνότητα: | DC~18GHz | Εύρος Θερμοκρασίας: | -55℃~+125℃ |
| Διηλεκτρικός: | PTFE | Δείγματα: | Διαθέσιμο, Σε απόθεμα |
| Επισημαίνω: | Συνδετήρας ραδιοσυχνότητας SMP 50ohm,SMP αρσενικό φλάντζο πρίζας,Σύνδεσμος SMP 18GHz |
||
Περιγραφή προϊόντος:
50ohm SMP αρσενικό βύσμα ευθύ 2 οπών φλάντζας SMP RF Connector έως 18GHz Σχεδιασμός Push-On
Μηχανική υψηλής συχνότητας αξιοπιστίας στα συστήματα δοκιμών και επικοινωνιών σας με τους RF συνδετήρες SMP της Elite Electronics. Αυτά τα εξαρτήματα ακριβείας υποστηρίζουν συχνότητες έως 40 GHz, εξασφαλίζοντας ανώτερη ακεραιότητα σήματος σε απαιτητικά περιβάλλοντα. Ο καινοτόμος μηχανισμός σύζευξης push-on εξαλείφει την ανάγκη για εργαλεία, σπειρώματα ή γαλλικά κλειδιά, επιτρέποντας γρήγορη, χωρίς εργαλεία σύζευξη και αποσύζευξη που μειώνει σημαντικά τον χρόνο εγκατάστασης και απλοποιεί τις εργασίες πεδίου.
Για να καλύψει τις ποικίλες μηχανικές και περιβαλλοντικές απαιτήσεις των σύγχρονων ηλεκτρονικών, η σειρά προσφέρει ευέλικτες διαμορφώσεις, συμπεριλαμβανομένων ευθειών και ορθών γωνιών. Είτε η εφαρμογή σας περιλαμβάνει συγκροτήματα καλωδίων, τοποθέτηση PCB, τοποθέτηση φλάντζας ή απαιτεί ερμητική σφράγιση και αδιαβροχοποίηση, οι προσαρμογείς SMP μας παρέχουν μια προσαρμοσμένη λύση.
Ένα βασικό διαφοροποιητικό στοιχείο έγκειται στην επιλογή των εσωτερικών δομών αγωγών των αρσενικών συνδετήρων, σχεδιασμένων για να ταιριάζουν σε συγκεκριμένες απαιτήσεις κύκλου ζωής και πυκνότητας:
●
Πλήρες Detent: Σχεδιασμένο για μόνιμες ή ημι-μόνιμες εγκαταστάσεις όπου η μέγιστη δύναμη συγκράτησης είναι κρίσιμη και δεν απαιτούνται συχνοί κύκλοι σύζευξης.
●
Περιορισμένο Detent: Βελτιστοποιημένο για εφαρμογές που απαιτούν τακτική συντήρηση, συχνή αποσύνδεση και επαναδιαμόρφωση, εξισορροπώντας τη συγκράτηση και την ευκολία χρήσης.
●
Λεία Οπή: Σχεδιασμένο για συναρμολογήσεις πλακέτας-προς-πλακέτα υψηλής πυκνότητας όπου ο χώρος είναι περιορισμένος και πολλαπλοί συνδετήρες τοποθετούνται σε κοντινή απόσταση.
Η δύναμη εισαγωγής και εξαγωγής ακολουθεί τη σειρά: Πλήρες Detent > Περιορισμένο Detent > Λεία Οπή, επιτρέποντας στους μηχανικούς να επιλέγουν με ακρίβεια τη σωστή μηχανική διεπαφή για τις συγκεκριμένες ανάγκες της εφαρμογής τους.
Διάσταση Περιγράμματος του Ευθύος αρσενικό βύσμα RF Connector SMP Σειρά SMP-JFD12:
Σημείωση 1: Βάθος Εμπλοκής 2.79mm
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένας Κορυφαίος Κατασκευαστής RF/Microwave /Wave-guide Συνδετήρων, Προσαρμογέων & Συγκροτημάτων Καλωδίων που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, τις επικοινωνίες, τη βιομηχανία ηλεκτρονικών.
Συσκευασία & Αποστολή:
Συσκευασία:
Διαστάσεις Συσκευασίας: Εξωτερικό Μικρό Κουτί με Μ 26.5*Π18.5*Υ14cm
Αποστολή:
Χρόνος Αποστολής: 5-10 εργάσιμες ημέρες για RF Coaxial Adapters Connector σε απόθεμα. Για νέα παραγωγή, θα χρειαστούν περίπου 6-10 εβδομάδες. Ο χρόνος παράδοσης που παρέχουμε είναι συντηρητικός για να διασφαλιστεί η ποιότητα του προϊόντος πριν από την αποστολή.
