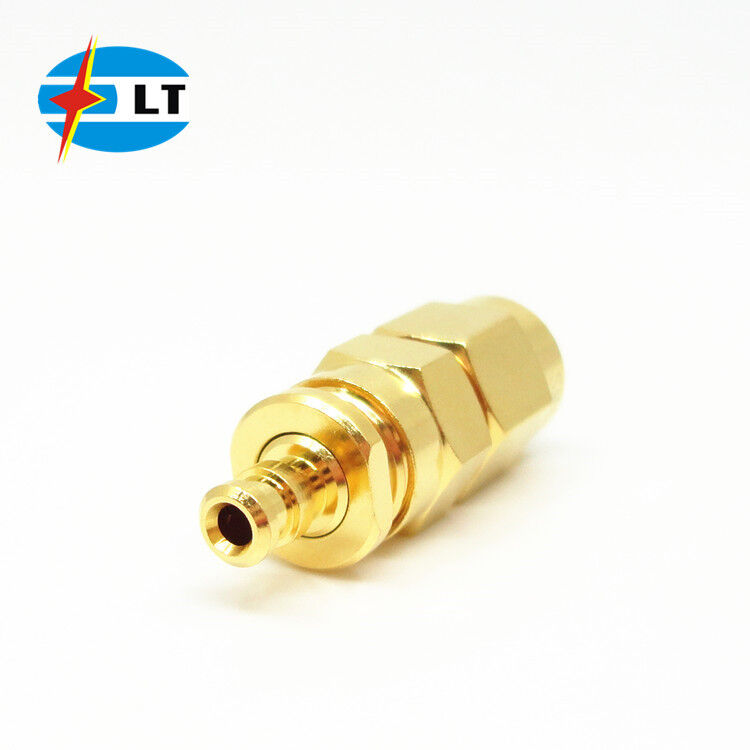

RG178 50Ohm SMA αρσενικός ευθείας σύνδεσμος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος SMA RF | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Γένος: | Αρσενικός | Συχνότητα: | DC~18GHz |
| Τύπος: | SMA | Τάση εργασίας: | 335V r.m.s στη θάλασσα - επίπεδο |
| Σώμα: | Ορείχαλκος | Αντίσταση: | 50Ω |
Καλώδιο RG178 SMA 50Ohm Επιχρυσωμένος Επίπεδος Σύνδεσμος SMA Αρσενικός
Οι ηλεκτρικοί σύνδεσμοι SMA είναι ομοαξονικοί σύνδεσμοι RF με σπειρωτή σύνδεση, μικροσκοπικό μέγεθος, αντικραδασμική προστασία και ευρύ φάσμα συχνοτήτων έως 18 GHz (Οι σύνδεσμοι SMA RF μας μπορούν να φτάσουν τα 20 GHz), γεγονός που τους καθιστά ευρέως χρησιμοποιούμενους για μικροκύματα, κεραίες και εξοπλισμό δοκιμών κ.λπ.
Μπορούμε να προσαρμόσουμε συνδέσμους και προσαρμογείς SMA RF σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών. Διατίθενται τόσο σύνδεσμοι τύπου bulkhead SMA όσο και σύνδεσμοι τύπου flange SMA, καθώς και σύνδεσμοι SMA ορθής γωνίας.
Μπορούμε να προσαρμόσουμε συνδέσμους και προσαρμογείς SMA RF σύμφωνα με τις διαφορετικές απαιτήσεις των πελατών. Διατίθενται τόσο σύνδεσμοι τύπου bulkhead SMA όσο και σύνδεσμοι τύπου flange SMA, καθώς και σύνδεσμοι SMA ορθής γωνίας.
Προδιαγραφές:
| Ηλεκτρικά Χαρακτηριστικά: | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | Εύκαμπτα καλώδια | DC~12.4GHz |
| Ημι-άκαμπτα καλώδια | DC~18GHz | |
| Ονομαστική Τάση | 335 VRMS (Μέγιστο σε επίπεδο θάλασσας) | |
| Τάση Διηλεκτρικής Αντοχής | 1000VRMS (Μέγιστο σε επίπεδο θάλασσας) | |
| Αντίσταση Μόνωσης | Αντίσταση ≥5000MΩ | |
| Αντίσταση Επαφής | Κεντρικός αγωγός | ≤3.0mΩ |
| Εξωτερικός αγωγός | ≤2.0mΩ | VSWR (Λόγος Στάσιμων Τάσεων) |
| ≤1.3 | Σχέδιο Περιγράμματος του | |
Σύνδεσμοι Ομοαξονικού Καλωδίου SMA RF:(mm)
Υλικά και Μηχανικά Χαρακτηριστικά:
Κεντρικός Αγωγός
| Κεντρικός Αγωγός | |||
| Αρσενικό/Βύσμα | Ορείχαλκος | Επιχρυσωμένο | Κέλυφος/Περίβλημα |
| Βηρύλλιο Χαλκός | Επιμεταλλωμένο με Νικέλιο | Κέλυφος/Περίβλημα | |
| Βηρύλλιο Χαλκός | Επιμεταλλωμένο με Νικέλιο | Κέλυφος/Περίβλημα | |
| Ανοξείδωτος Χάλυβας | Επιχρυσωμένο | Κέλυφος/Περίβλημα | |
| Ανοξείδωτος Χάλυβας | Παθητικοποιημένο | Μονωτικό | |
| PTFE | Δακτύλιος Σφράγισης | ||
| Καουτσούκ Σιλικόνης | Αντοχή | ||
| 500 κύκλοι | Ροπή | ||
| 0.79~1.13N.m | *Άλλα υλικά και επιφανειακές επιστρώσεις μπορούν να προσαρμοστούν | ||
| Βασικά Χαρακτηριστικά: | |||
1. Εύρος συχνοτήτων έως 18GHz Υπο-μικροσκοπικοί ομοαξονικοί σύνδεσμοι
2. Χρήση σπειρωτής διεπαφής
3. Διαθέσιμο σε παθητικοποίηση ή επιχρύσωση
4. Επιλογές υλικών από ορείχαλκο και ανοξείδωτο χάλυβα
5. Μεγάλη ποικιλία προσανατολισμών και τερματισμών PCB
6. Διαθέσιμο σε ευθείες ή ορθής γωνίας εκδόσεις
7. Με επιλογές bulkhead, πάνελ 2 οπών, πάνελ 4 οπών ή χωρίς στήριξη.
8. Ευρύ φάσμα με παραλλαγές αρσενικών, θηλυκών και προσαρμογέων.
9. Συμβατό με RoHS
Κατάλογος Προϊόντων:
Προσαρμογέας RF
| Σύνδεσμος RF SMA/SSMA |
| Σύνδεσμος RF SMP/SSMP |
| Σύνδεσμος RF TNC |
| Σύνδεσμος RF Τύπου N |
| Σύνδεσμος RF MCX/MMCX |
| Σύνδεσμος RF BNC |
| Συναρμολογήσεις Καλωδίων RF |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Γυάλινα-Μεταλλικά Ερμητικά Σφραγίσματα |
| Σύνδεσμος Σειράς J30J |
| Περιστροφικά Σύνδεσμοι Μικροκυμάτων |
| Εφαρμογή: |
* Αεροδιαστημική
* Ευρυζωνικό
* Επιστημονικός Εξοπλισμός
* Σταθμός Βάσης
* Κινητή επικοινωνία
* Εξωτερικές εγκαταστάσεις
* Ραντάρ, μικροκύματα
* Κεραίες φασικής διάταξης
* Τηλεπικοινωνίες
* Διασύνδεση πλακέτας με πλακέτα
Διαστάσεις Διεπαφής:
Παρόμοια Προϊόντα
1. Για καλώδιο RG178 Επιχρυσωμένοι Επίπεδοι Σύνδεσμοι SMA RF
2.
Για καλώδιο RG178 Επιχρυσωμένοι Σύνδεσμοι SMA RA3.
Για καλώδιο RG178 Επιχρυσωμένοι Σύνδεσμοι SMA BulkheadΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 10.000 τύπους
Συνδέσμων SMA , εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
