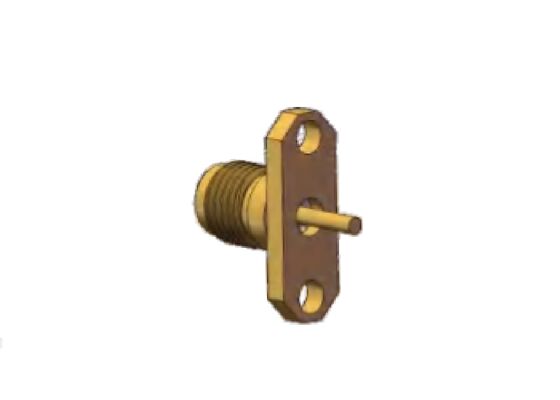

Ορειχάλκινος σύνδεσμος RF 40 GHz 2,92 mm K Τύπος Jack Διάσταση οπής φλάντζας 12,2 mm και διάμετρος ακίδων 1,3 mm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | 2.92mm RF σύνδεσμος | Μοντέλο: | Κ-ΚΦΔ159 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0.04Hz-40GHz | Αντίσταση: | 50 ohm |
| DWV: | 750V | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Ορείχαλκος, χρυσή επένδυση | Αντιστοιχισμένη καρφίτσα: | Διάμετρος 1,3mm |
| Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας δύο οπών | Μονωτήρες: | Πρεσβύτερος |
| Επισημαίνω: | RF-конектор 2,92 мм з латуні,RF-роз'єм типу K на 40 ГГц |
||
Περιγραφή προϊόντος:
Συνδετήρας mmWave τύπου K (2,92mm)
Οι συνδετήρες 2,92mmWave, γνωστοί και ως συνδετήρες τύπου K, είναι ευρέως χρησιμοποιούμενοι συνδετήρες χιλιοστομετρικών κυμάτων με μέγιστη συχνότητα λειτουργίας έως 40 GHz. Οι συνδετήρες 2,92mm περιλαμβάνουν συνδετήρες καλωδίων, συνδετήρες στήριξης φλάντζας, συνδετήρες πολλαπλών χρήσεων.Διαθέτοντας διεπαφή αέρα διηλεκτρικού, είναι πλήρως εναλλάξιμοι και συμβατοί με τους συνδετήρες σειράς SMA και 3,5mm, προσφέροντας βασικά πλεονεκτήματα όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, υψηλή συχνότητα λειτουργίας και σταθερή, αξιόπιστη συνδεσιμότητα.
Για εφαρμογές συνδετήρων RF SMA υψηλής συχνότητας, παρέχουμε εναλλακτικές λύσεις όπως συνδετήρες 3,5mm και συνδετήρες 2,92mm.Οι συνδετήρες/προσαρμογείς mmWave 3,5mm/2,92mm μοιράζονται τις ίδιες διαστάσεις σπειρώματος 1/4-36 UNS με τους συνδετήρες/προσαρμογείς SMA, εξασφαλίζοντας πλήρη συμβατότητα και εναλλαξιμότητα. Ο συνδετήρας 3,5mm υποστηρίζει συχνότητες έως 35 GHz, ενώ ο συνδετήρας 2,92mm μπορεί να λειτουργήσει σε συχνότητες έως 40 GHz.
Συνδετήρες RF 2,92mm (Τύπος K)Διαστάσεις Διεπαφής:
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | 0,04GHz~40GHz | |
| Ονομαστική Τάση | 250V | |
| Αντοχή Διηλεκτρικής Τάσης | 750V | |
| Αντίσταση Μόνωσης | ≥ 5000 MΩ | |
| Αντίσταση Κέντρου | Εξωτερικός αγωγός | ≤2.0mΩ |
| Κεντρικός αγωγός | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Αγωγός | Αρσενικό | Κράμα χαλκού, επιχρυσωμένο |
| Θηλυκό | Κράμα βηρυλλίου, επιχρυσωμένο | |
| Ελαστική Επαφή | Κράμα βηρυλλίου | Επιχρυσωμένο |
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος, ανοξείδωτος χάλυβας | Επιχρυσωμένο ή Παθητικοποιημένο |
| Μονωτές | Συντήξη γυαλιού / PTFE / PEI | |
| Θερμοκρασία | -55℃ ~ +125℃ | |
Διαστάσεις ΠεριγράμματοςΣυνδετήρων 2,92mmWave από κράμα χαλκού με φλάντζα 2 οπών, θηλυκό:
| Απόσταση οπών φλάντζας | 12,2mm |
| Πλάτος φλάντζας | 5,7mm |
| Διάμετρος πείρου | 1,3mm |
Διαστάσεις ΠεριγράμματοςΣυνδετήρων 2,92mmWave από κράμα χαλκού με φλάντζα 2 οπών, θηλυκό: K-KFD146 (Μονάδα: mm)
| Απόσταση οπών φλάντζας | 12,2mm |
| Πλάτος φλάντζας | 5,7mm |
| Διάμετρος πείρου | 1,3mm |
Περισσότεροι συνδετήρες 2,92mm, μη διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. | Διαθέσιμες Προσαρμοσμένες Λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι έναςΚορυφαίος κατασκευαστής Συστημικών Λύσεων Διασύνδεσηςπου εξυπηρετεί κυρίως τους τομείς της αεροδιαστημικής, της αεροπορίας, της ναυσιπλοΐας, του ραντάρ, των επικοινωνιών, της μέτρησης,ηλεκτρονικών. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να διασφαλίσουν την ανθεκτικότητα και την αξιοπιστία σε σκληρά περιβάλλοντα.
Συσκευασία & Αποστολή
Συσκευασία:
Ο συνδετήρας RF 2,92mm από κράμα χαλκού με φλάντζα 2 οπών συσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να διασφαλιστεί η προστασία του κατά τη μεταφορά.
Αποστολή:
Αποστέλλουμε τον συνδετήρα RF 2,92mm από κράμα χαλκού με φλάντζα 2 οπών χρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση στους πελάτες μας. Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης μετά την αποστολή.
