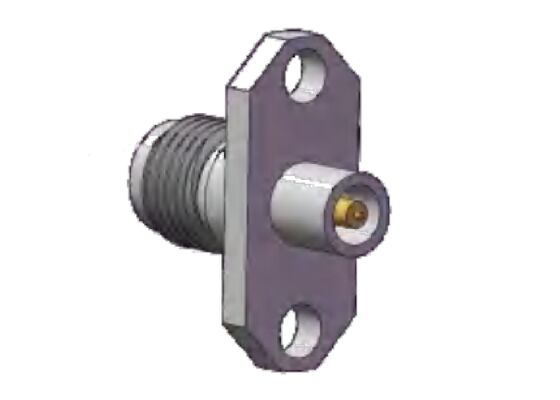

SS Shell 40GHz 2.92mm RF Connector K Socket Flange Mount Hole Spacing.480 ίντσες (12.2mm)
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | 2.92mm RF σύνδεσμος | Μοντέλο: | K-KFD136G |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0.04Hz-40GHz | Αντίσταση: | 50 ohm |
| DWV: | 750V | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Ανοξείδωτο ατσάλι, Παθητικοποίηση | Διάμετρος καρφίτσας: | Διάμετρος 0,3mm, 0,4mm, 0,7mm |
| Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας δύο οπών | Μονωτήρες: | Πρεσβύτερος |
| Επισημαίνω: | 2.92mm RF συνδετήρα φλάντζας Mount,40GHz ραδιοσυχνότητα συνδετήρα K πρίζα,2.92mm RF σύνδεσμος 12 |
||
Περιγραφή προϊόντος:
Συνδέσεις mmWave τύπου Κ (2,92mm)
Οι συνδέσεις 2,92mmWave, γνωστές και ως συνδέσεις τύπου Κ, είναι ευρέως χρησιμοποιούμενες συνδέσεις κυμάτων χιλιοστομετρικού εύρους με μέγιστη συχνότητα λειτουργίας έως 40 GHz. Οι συνδέσεις 2,92mm που διαθέτουμε περιλαμβάνουν συνδέσεις καλωδίου, συνδέσεις στήριξης φλάντζας 2 οπών, συνδέσεις στήριξης φλάντζας 4 οπών, συνδέσεις bulkhead, αντάπτορες 2,92mm.Διαθέτοντας διεπαφή αέρα διηλεκτρικού, είναι πλήρως εναλλάξιμες και συμβατές με τις σειρές SMA και τις συνδέσεις 3,5mm, προσφέροντας βασικά πλεονεκτήματα όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, υψηλή συχνότητα λειτουργίας και σταθερή, αξιόπιστη συνδεσιμότητα.
Συνδέσεις RF 2,92mm (Τύπος Κ) Διαστάσεις διεπαφής:
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος συχνοτήτων | 0,04GHz~40GHz | |
| Ονομαστική τάση | 250V | |
| Αντοχή διηλεκτρικών στην τάση | 750V | |
| Αντίσταση μόνωσης | ≥ 5000 MΩ | |
| Αντίσταση κέντρου | Εξωτερικός αγωγός | ≤2.0mΩ |
| Κεντρικός αγωγός | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός αγωγός | Αρσενικό | Κράμα χαλκού, επιχρυσωμένο |
| Θηλυκό | Βηρύλλιο χαλκός, επιχρυσωμένο | |
| Ελαστική επαφή | Βηρύλλιο χαλκός | Επιχρυσωμένο |
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος, ανοξείδωτος χάλυβας | Επιχρυσωμένο ή Παθητικοποίηση |
| Μονωτές | Σύντηξη γυαλιού / PTFE / PEI | |
| Θερμοκρασία | -55℃ ~ +125℃ | |
Διαστάσεις περιγράμματοςΣυνδέσεων 2,92mmWave στήριξης φλάντζας 2 οπών Θηλυκό: Μοντέλο K-KFD136G
| Απόσταση οπών φλάντζας | 12,2mm |
| Πλάτος φλάντζας | 6,7mm |
| Διάμετρος πείρου | 0,3mm |
Διαστάσεις περιγράμματοςΣυνδέσεων 2,92mmWave στήριξης φλάντζας 2 οπών Θηλυκό: K-KFD144G (Μονάδα: mm)
| Απόσταση οπών φλάντζας | 12,2mm |
| Πλάτος φλάντζας | 6,6mm |
| Διάμετρος πείρου | 0,6mm |
Διαστάσεις περιγράμματοςΣυνδέσεων 2,92mmWave στήριξης φλάντζας 2 οπών Θηλυκό: K-KFD164G (Μονάδα: mm)
| Απόσταση οπών φλάντζας | 12,2mm |
| Πλάτος φλάντζας | 6,6mm |
| Διάμετρος πείρου | 0,7mm |
Περισσότερες συνδέσεις 2,92mm, μη διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. | Διαθέσιμες προσαρμοσμένες λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένας Κορυφαίος κατασκευαστής Συστημικών Λύσεων Διασύνδεσης που εξυπηρετεί κυρίως τους τομείς της αεροδιαστημικής, αεροπορίας, ναυσιπλοΐας, ραντάρ, επικοινωνιών, μετρήσεων, ηλεκτρονικών. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να διασφαλίσουν την ανθεκτικότητα και την αξιοπιστία σε σκληρά περιβάλλοντα.
Συσκευασία & Αποστολή
Συσκευασία:
Η σύνδεση RF 2,92mm στήριξης φλάντζας 2 οπών από ανοξείδωτο χάλυβα συσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να διασφαλιστεί η προστασία της κατά τη μεταφορά.
Αποστολή:
Αποστέλλουμε τη σύνδεση RF 2,92mm στήριξης φλάντζας 2 οπών από ανοξείδωτο χάλυβα χρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση στους πελάτες μας. Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης (tracking NO.) μετά την αποστολή.
