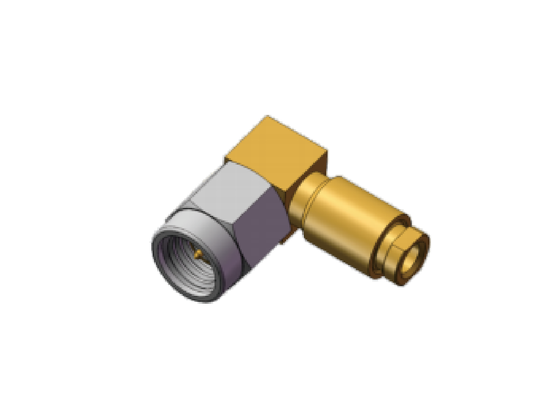

50Ω 18GHz Μίνι SMA αρσενικό δεξιά γωνία SSMA RF κοαξιώδης σύνδεσμος με επιχρυσωμένους αγωγούς
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος αρσενικού καλωδίου SSMA | Μοντέλο: | SSMA-JW506 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50Ω |
| DWV: | 750V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | Κράμα χαλκού, επίχρυσο | Εξωτερικός Αγωγός: | Κράμα χαλκού, επίχρυσο |
| Στυλ σύνδεσης: | Ορθή γωνία | Καλώδιο ζευγαρώματος: | CNX3506, MF108A |
| Μονωτήρες: | PTFE | Δείγματα: | σε απόθεμα |
50Ω 18GHz Mini SMA SSMA RF Ομοαξονικός Σύνδεσμος Ζεύξης για Καλώδιο CXN3506, MF108A (Εξωτερική διάμετρος καλωδίου 2.3mm)
Απόδοση Υψηλής Συχνότητας έως 18GHz
Ο ομοαξονικός σύνδεσμος RF της σειράς SSMA είναι μια μικρογραφημένη έκδοση του συνδέσμου SMA, σχεδιασμένος να είναι 30% μικρότερος, διατηρώντας παράλληλα εξαιρετικά χαρακτηριστικά απόδοσης. Διαθέτοντας σπειρωτή διεπαφή (10-36UNF-2) και χαρακτηριστική αντίσταση 50Ω, αυτοί οι σύνδεσμοι υποστηρίζουν συχνότητες έως 30GHz.
Βασικό Χαρακτηριστικό:
- Συμπαγής σχεδιασμός - 30% μικρότερος από τους τυπικούς συνδέσμους SMA
- Λειτουργία ευρείας ζώνης συχνοτήτων έως 30GHz
- Υψηλή αξιοπιστία για απαιτητικές εφαρμογές
- Διαθέσιμος σε πολλαπλές διαμορφώσεις: ευθείες, ορθής γωνίας, bulkhead και επιλογές στήριξης φλάντζας
- Εσωτερικός/Περιβληματικός σωλήνας από ανοξείδωτο ατσάλι για ανθεκτικότητα
Διεπαφή Ομοαξονικών Συνδέσμων RF SSMA
Μίνι SMA Βύσμα Ορθής Γωνίας Ομοαξονικού Καλωδίου RF Διάσταση:
Αριθμός Μοντέλου: SSMA-JW506 (ζεύξη καλωδίου CXN3506, MF108A, Εξωτερική διάμετρος καλωδίου 2.3mm)
Αριθμός Μοντέλου: SSMA-JW506G-1 (ζεύξη καλωδίου CXN3506, MF108A, Εξωτερική διάμετρος καλωδίου 2.3mm)
Εφαρμογές
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Συστήματα αεροδιαστημικής και αεροπορίας
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνιών
- Όργανα μέτρησης
- Ηλεκτρονικές εφαρμογές
Συσκευασία & Αποστολή
Κάθε ομοαξονικός σύνδεσμος RF SSMA συσκευάζεται προσεκτικά για να διασφαλιστεί η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για άμεση παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
