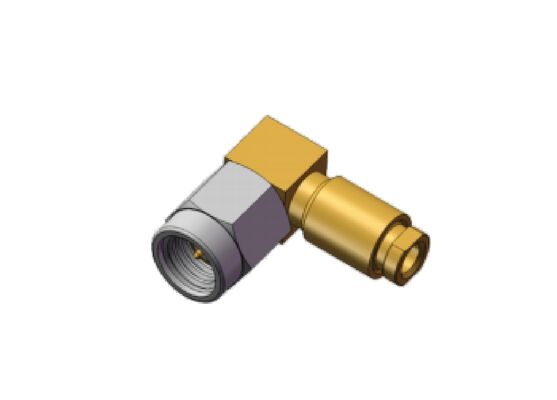

50Ω 18GHz Μίνι SMA αρσενικό δεξιά γωνία SSMA RF κοαξιώδης σύνδεσμος με επιχρυσωμένους αγωγούς
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος SSMA RF | Μοντέλο: | SSMA-JW506 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50Ω |
| DWV: | 750V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | Κράμα χαλκού, επίχρυσο | Εξωτερικός Αγωγός: | Κράμα χαλκού, επίχρυσο |
| Στυλ σύνδεσης: | Ορθή γωνία | Καλώδιο ζευγαρώματος: | CNX3506, MF108A |
| Μονωτήρες: | PTFE | Δείγματα: | ΣΕ ΑΠΟΘΕΜΑ |
| Επισημαίνω: | 18GHz SSMA RF σύνδεσμος,50Ω σωστή γωνία SMA,Χρυσοπίλυτος ομοαξονικός σύνδεσμος SSMA |
||
50Ω 18GHz Μίνι SMA SSMA RF συνδετήρα ζεύξης για καλώδιο CXN3506,MF108A (καλώδιο OD 2.3mm)
Επιδόσεις υψηλής συχνότητας έως 18 GHz
Ο σύνδεσμος SSMA RF είναι μια μικροσκοπική έκδοση του σύνδεσμου SMA, σχεδιασμένη να είναι 30% μικρότερη, διατηρώντας παράλληλα εξαιρετικά χαρακτηριστικά απόδοσης.Με ρινοειδή διεπαφή (10-36UNF-2) και χαρακτηριστική αντίσταση 50Ω, οι συνδέσεις αυτές υποστηρίζουν συχνότητες έως και 30GHz.
Βασικό χαρακτηριστικό
- Σύνθετος σχεδιασμός - 30% μικρότερος από τους τυπικούς συνδέσμους SMA
- Λειτουργία ευρείας ζώνης συχνοτήτων έως 30 GHz
- Υψηλή αξιοπιστία για απαιτητικές εφαρμογές
- Διαθέσιμο σε πολλαπλές διαμορφώσεις: ευθεία, δεξιά γωνία, διαμέρισμα και επιλογές τοποθέτησης φλάντζας
- Στρογγυλοφυλάκιο/μπαρέλι από ανοξείδωτο χάλυβα για μεγαλύτερη αντοχή
Διασύνδεση SSMA RF Connector
Διάσταση RF συνδετήρα SSMA:
Αριθμός μοντέλου: SSMA-JW506 (καλώδιο ζευγαρώματος CXN3506, MF108A, καλώδιο OD 2,3 mm)
Αριθμός μοντέλου:SSMA-JW506G-1 (καλώδιο ζευγαρώματος CXN3506, MF108A, καλώδιο OD 2,3 mm)
Εφαρμογές
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Συστήματα αεροδιαστημικού και αεροπορικού τομέα
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνίας
- Μηχανές μέτρησης
- Εφαρμογές ηλεκτρονικών
Συσκευή και αποστολή
Κάθε RF Connector SSMA συσκευάζεται προσεκτικά για να εξασφαλίζεται η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για την ταχεία παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
