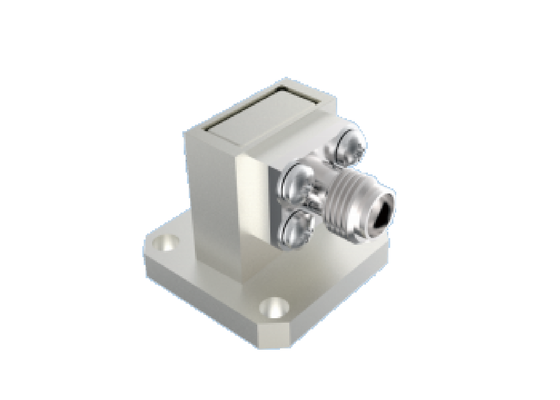

BJ320/WR 28 Οδηγός κυμάτων σε 2.92mm K Type Adapter 26.4GHz~38GHz Δικαίος γωνία Αεροδιαστημικών RF συνδετήρες που χρησιμοποιούνται για την ζώνη Ka
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR42 σε ομοαξονική υποδοχή RF 2,92 mm | μοντέλο: | BTZH-P1J-3 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 26,4GHz~38GHz | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Κράμα αλουμινίου, αγώγιμη οξείδωση χρώματος της φύσης | Δομή: | Ορθή γωνία |
| Ομοαξονική θύρα: | Τύπος Κ 2,92mm | Θύρα κυματοδηγού: | BJ320 / WR28 |
| Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας 4 οπών | VSWR: | ≤1,25 |
| Απώλεια εισαγωγής: | ≤ 0,25dB | Βάρος: | ≤16 γρ |
| Επισημαίνω: | 2.92mm RF προσαρμογός κυματοειδή,Συνδετήρας ραδιοσυχνοτήτων αεροδιαστημικής χρήσης Ka Band,Διορθωτής δεξιάς γωνίας 26 |
||
Περιγραφή του προϊόντος:
Οδηγός κύματος προς τύπο Κ (2.92mm RF Connector) mmWave
Η Elite Electronics παράγει κυματοδηγό αεροδιαστημικού επιπέδου σε ομοαξονικό προσαρμογέα, διαθέσιμο σε δύο τύπους δομής: Τελική εκτόξευση και τύπος ορθής γωνίας.Οι ορθογώνιες θύρες κυματοδηγού περιλαμβάνουν: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Η ομοαξονική κάλυψη διεπαφής SMAΚάθε θύρα κυματοδηγού υποστηρίζει το πλήρες εύρος ζώνης του κυματοδηγού.Με μικρές διαστάσεις, εξαιρετικές ηλεκτρικές επιδόσεις με καλή συνέπεια και ελαφρύ βάρος (≤ 20 g), τα προϊόντα αυτά χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημικών σκάφους.
2.92mm RF σύνδεσμοςΕπίσης γνωστός ως σύνδεσμος τύπου Κ, ο σύνδεσμος τύπου Κ είναι ένας ευρέως χρησιμοποιούμενος σύνδεσμος χιλιοστών κυμάτων με μέγιστη συχνότητα λειτουργίας έως και 40 GHz.συνδετήρες για τοποθέτηση φλάντζαςΜε μια διάταξη διαμετρήσεως αέρα, είναι πλήρως εναλλάξιμη και συμβατή με τις συστοιχίες SMA και τις συνδέσεις 3,5 mm, προσφέροντας σημαντικά οφέλη, όπως το συμπαγές μέγεθος,ελαφρύ σχέδιο, υψηλή συχνότητα λειτουργίας, και σταθερή, αξιόπιστη συνδεσιμότητα.
Διάσταση του σχεδίουμε κυματοειδή WR28 έως 2,92 mm RF συνδέσμους:
Αριθμός μοντέλου:BTZH-P1J-3
Περισσότεροι συνδετήρες κυματοειδούς,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. |Διαθέσιμες προσαρμοσμένες λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένα Ηγετικός κατασκευαστής συστηματικών λύσεων διασύνδεσηςπου εξυπηρετούν κυρίως την αεροδιαστημική βιομηχανία, την αεροπορία, την πλοήγηση, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ΗλεκτρονικάΧώρους. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την αντοχή και την αξιοπιστία σε σκληρό περιβάλλον.
Συσκευή και αποστολή
Συσκευή:
Ηκυματοδηγός WR 28 σε ομοάξιο 2,92mm RFΣυνδετήρεςσυσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να εξασφαλίζεται η προστασία του κατά τη διαμετακόμιση.
Ναυτιλία:
Θα στείλουμε το τοκύμα-οδηγός WR28 σε ομοάξιο τύπου K 2,92mm RFΣυνδετήρεςΧρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και ταχεία παράδοση στους πελάτες μας.
Σύγκριση λιμένα με οδηγό κυμάτων
|
BJ (Κινέζικος πρότυπος) |
WR | Συχνότητα (GHz) | Εσωτερικό πλάτος | Εσωτερικό ύψος | Συνήθης συχνότητα |
| BJ70 | WR137 | 5.388.17 | 34.85 | 15.8 | Διάταξη C/X |
| BJ84 | WR112 | 6.57 ∙9.99 | 28.5 | 12.62 | Χ ζώνη |
| BJ100 | WR90 | 8.20 ∙12.50 | 22.86 | 10.16 | Χ ζώνη |
| BJ120 | WR75 | 9.84 ¢15.00 | 19.05 | 9.525 | Κου χαμηλή συχνότητα. |
| BJ140 | WR62 | 11.90 ∙18.00 | 15.8 | 7.9 | Κου Μπαντ |
| BJ180 | WR51 | 15.80 ∙ 24.00 | 12.95 | 6.48 | Κου υψηλή/Κ χαμηλή συχνότητα. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | Διάταξη Κ |
| BJ260 | WR34 | 21.70 ̇ 33.00 | 8.636 | 4.318 | Κα χαμηλή συχνότητα. |
| BJ320 | WR28 | 26.50-40.00 | 7.112 | 3.556 | Κα |
| BJ400 | WR22 | 33.00 ¢50.00 | 5.69 | 2.845 | Κα Υψηλή συχνότητα. / U |
| BJ500 | WR19 | 39.20-59.60 | 4.775 | 2.388 | Διάταξη U/V |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | Διάταξη V |
| BJ740 | WR12 | 60.50 ̇ 91.90 | 3.099 | 1.549 | Διάταξη Ε |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | Διάταξη W |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | Διάταξη F |
