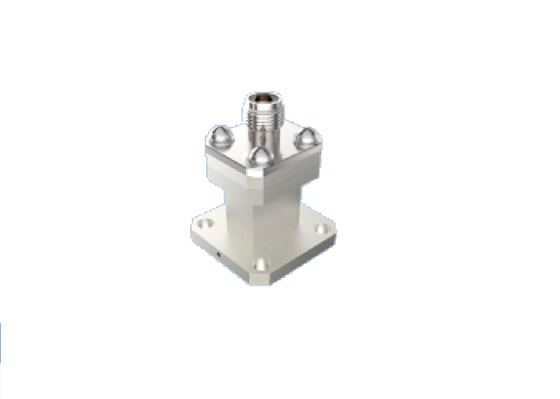

WR28 BJ320 End Launch Waveguide σε ομοαξονικό προσαρμογέα τύπου K 2,92mm 26,4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector

Μεγάλες Εικόνας : WR28 BJ320 End Launch Waveguide σε ομοαξονικό προσαρμογέα τύπου K 2,92mm 26,4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector Καλύτερη τιμή

Λεπτομέρειες:

Τόπος καταγωγής:	Xi'an, Κίνα
Μάρκα:	ELT
Πιστοποίηση:	ISO 9001, ISO14001
Αριθμό μοντέλου:	BTZH-H1J-3

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	MOQ 10pcs
Τιμή:	Depending on the quantity
Συσκευασία λεπτομέρειες:	1 τεμάχιο/πλαστική σακούλα, 100 τεμάχια/κατάστημα
Χρόνος παράδοσης:	8-12 εβδομάδες μετά τη λήψη της πληρωμής
Όροι πληρωμής:	T/T ή LC
Δυνατότητα προσφοράς:	Σαν απαιτήσεις

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	WR28 σε ομοαξονική σύνδεση RF 2,92 mm	μοντέλο:	BTZH-H1J-3
Εύρος Συχνοτήτων:	26,4GHz~38GHz	Κεντρικός Μαέστρος:	Σύνθετο χαλκού, επιχρυσωμένο
Εξωτερικός Αγωγός:	Κράμα αλουμινίου, αγώγιμη οξείδωση χρώματος της φύσης	Δομή:	Τέλος εκτόξευσης
Ομοαξονική θύρα:	Τύπος Κ 2,92mm	Θύρα κυματοδηγού:	BJ320 / WR28
Μέθοδος τοποθέτησης:	Στήριγμα φλάντζας 4 οπών	VSWR:	≤1,25
Απώλεια εισαγωγής:	≤ 0,25dB	Βάρος:	≤16 γρ
Επισημαίνω:	Προσαρμογέας κυματοδηγού ραδιοσυχνοτήτων 2 , 92 mm , ομοαξονικός σύνδεσμος μετάβασης ζώνης Ka

Περιγραφή προϊόντος:

Κυματοδηγός σε τύπο Κ (RF Connector 2.92mm) mmWave

Η Elite Electronics παράγει προσαρμογείς κυματοδηγού σε ομοαξονικό καλώδιο αεροδιαστημικής ποιότητας, διαθέσιμους σε δύο δομικούς τύπους: τύπου εκκίνησης άκρου και ορθής γωνίας. Οι περιοχές συχνοτήτων κυμαίνονται από 5,3 GHz έως 145 GHz. Οι θύρες ορθογώνιου κυματοδηγού περιλαμβάνουν: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8). Η ομοαξονική διεπαφή καλύπτει τις σειρές SMA, 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm. Κάθε θύρα κυματοδηγού υποστηρίζει το πλήρες εύρος ζώνης του κυματοδηγού. Με αξιόπιστη δομή, συμπαγείς εξωτερικές διαστάσεις, εξαιρετική ηλεκτρική απόδοση με καλή συνέπεια και χαμηλό βάρος (≤20 g), αυτά τα προϊόντα χρησιμοποιούνται ευρέως σε διάφορους τύπους διαστημοπλοίων.

RF Connector 2.92mmγνωστός και ως σύνδεσμος τύπου Κ, ο σύνδεσμος τύπου Κ είναι ένας ευρέως χρησιμοποιούμενος σύνδεσμος χιλιοστομετρικού κύματος με μέγιστη συχνότητα λειτουργίας έως 40 GHz. Οι σύνδεσμοι 2.92mm που διαθέτουμε είναι σύνδεσμοι καλωδίων, σύνδεσμοι στήριξης φλάντζας, σύνδεσμοι διαφράγματος. Με διεπαφή αέρα διηλεκτρικού, είναι πλήρως εναλλάξιμοι και συμβατοί με τις σειρές SMA και 3,5 mm, προσφέροντας βασικά πλεονεκτήματα, όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, υψηλή συχνότητα λειτουργίας και σταθερή, αξιόπιστη συνδεσιμότητα.

Εξωτερική Διάστασητου κυματοδηγού WR28 σε RF Connector 2.92mm:

Αριθμός Μοντέλου: BTZH-H1J-3

WR28 BJ320 End Launch Waveguide σε ομοαξονικό προσαρμογέα τύπου K 2,92mm 26,4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector

Περισσότεροι σύνδεσμοι κυματοδηγού, μη διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. | Διαθέσιμες Προσαρμοσμένες Λύσεις

Εφαρμογές:

Η Xi'an Elite Electronics είναι ένας Κορυφαίος κατασκευαστής Συστηματικών Λύσεων Διασύνδεσης που εξυπηρετεί κυρίως τους τομείς της αεροδιαστημικής, της αεροπορίας, της ναυσιπλοΐας, του ραντάρ, των επικοινωνιών, των μετρήσεων, των ηλεκτρονικών. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να διασφαλίσουν την ανθεκτικότητα και την αξιοπιστία σε σκληρά περιβάλλοντα.

WR28 BJ320 End Launch Waveguide σε ομοαξονικό προσαρμογέα τύπου K 2,92mm 26,4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector

Συσκευασία & Αποστολή

Συσκευασία:

Οι σύνδεσμοι κυματοδηγού WR 28 σε ομοαξονικό τύπο Κ 2.92mm RF Σύγκριση Θύρας ΚυματοδηγούΑποστολή:

WR28 BJ320 End Launch Waveguide σε ομοαξονικό προσαρμογέα τύπου K 2,92mm 26,4GHz-38GHz Ka Band Aerospace Grade RF Waveguide Coax Transition Connector

Αποστέλλουμε τους

σύνδεσμους κυματοδηγού WR28 σε ομοαξονικό τύπο Κ 2.92mm RF χρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση στους πελάτες μας. Οι πελάτες θα λάβουν έναν αριθμό παρακολούθησης μετά την αποστολή.Σύγκριση Θύρας ΚυματοδηγούBJ

(Κινεζικό Πρότυπο)

WR Συχνότητα (GHz)	Εσωτερικό Πλάτος	Εσωτερικό Ύψος	Κοινή Ζώνη Συχνοτήτων	BJ70	WR137
5.38～8.17	34.85	15.8	Ζώνη C/X	Ζώνη Ku	WR112
6.57～9.99	28.5	12.62	Ζώνη X	BJ100	WR75
8.20～12.50	22.86	10.16	Ζώνη X	BJ120	WR75
9.84～15.00	19.05	9.525	Χαμηλή συχνότητα Ku	BJ140	WR62
11.90～18.00	15.8	7.9	Ζώνη Ku	BJ180	WR51
15.80～24.00	12.95	6.48	Υψηλή συχνότητα Ku/Χαμηλή συχνότητα K	BJ220	WR42
18.00～26.50	10.67	5.33	Ζώνη K	BJ260	WR34
21.70～33.00	8.636	4.318	Χαμηλή συχνότητα Ka	BJ320	WR28
26.50～40.00	7.112	3.556	Ka	BJ400	WR22
33.00～50.00	5.69	2.845	Υψηλή συχνότητα Ka / U	BJ500	WR19
39.20～59.60	4.775	2.388	Ζώνη U/V	BJ620	WR15
50.00～75.00	3.759	1.88	Ζώνη V	BJ740	WR12
60.50～91.90	3.099	1.549	Ζώνη E	BJ900	WR10
75.00～110.0	2.54	1.27	Ζώνη W	BJ1200	WR08
92.20～140.0	2.032	1.016	Ζώνη F
