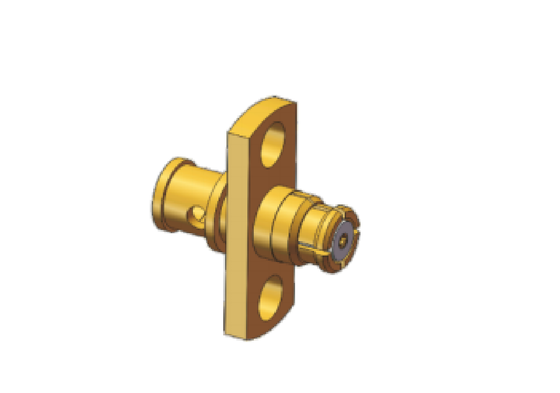

Δύο τρύπες φλάντζης SMP Γυναικείο καλώδιο συνδετήρα Jack ζευγαρώματος για CXN3506/MF108A συχνότητα έως 18GHz
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Θερμοκρασία: | -55℃~+125℃ | Μοντέλο: | SMP-KF506-35 |
|---|---|---|---|
| Επαφές: | Κράμα χαλκού, Χρυσό Palting | DWV: | 500V |
| Ανεξαρτησία: | 50Ω | Απομονωτήρας: | PTFE |
| Όνομα προϊόντος: | Σύνδεσμος θηλυκού καλωδίου με φλάντζα SMP | Εύρος Συχνοτήτων: | 0,3MHz-18GHz |
| Στέγαση: | Κράμα χαλκού, επιχρύσωση | Σε απόθεμα: | > 500 τεμ |
| Αντίσταση μόνωσης: | >5000MΩ | Ζευγαρώνει Κάλμπε: | MF108A / CXN3506 |
| Επισημαίνω: | Δύο τρύπες φλάντζης,σύνδεσμος SMP,σύνδεσμος καλωδίου SMP |
||
Περιγραφή του προϊόντος:
Οι υπομικροειδείς ομοαξονικοί σύνδεσμοι μας είναι σχεδιασμένοι για υψηλής συχνότητας λειτουργία RF μέχρι 40 GHz.Η σειρά αυτή χρησιμοποιείται ευρέως στις συνδέσεις από πλακέτα σε πλακέτα για ηλεκτρονικούς εξοπλισμούς.Η διάταξη του, που εξοικονομεί χώρο, υποστηρίζει τη διάταξη υψηλής πυκνότητας σε πλακέτες κυκλωμάτων, βελτιστοποιώντας σημαντικά τον συνολικό χώρο εγκατάστασης.
Τρεις διαφορετικοί σχεδιασμοί προσφέρονται για τα αρσενικά πρίζα SMP: πλήρης αποδέσμευση, περιορισμένη αποδέσμευση (μισή αποδέσμευση / μισή αποδέσμευση) και ομαλή διάτρηση (στύλος γάντι αλιέως).Μπορείτε να επιλέξετε το κατάλληλο είδος ανάλογα με τις πραγματικές συνθήκες εργασίας σας.
Το μοντέλο πλήρους αποσύνδεσης παρέχει την ισχυρότερη δύναμη συγκράτησης και εξαιρετική αντοχή σε δονήσεις και σοκ.που λειτουργεί άψογα για διασύνδεσεις καλωδίων και σε σενάρια όπου πρέπει να εξασφαλίζεται η συνέχεια του σήματος.
Η παραλλαγή με περιορισμένη διακοπή εξισορροπεί την αντοχή της διατήρησης και τη διάρκεια ζωής.και είναι μια βασική επιλογή για την συναρμολόγηση PCB και τις συνδέσεις τυφλού συνδυασμού.
Το ομαλό στυλ τρύπησης διαθέτει σταθερή δύναμη εισαγωγής και εκτόξευσης.Έτσι, είναι η κορυφαία επιλογή για μαζική συναρμολόγηση των συνδέσεων SMP από πλατφόρμα σε πλατφόρμα και μεγάλων προγραμμάτων τυφλού συνδυασμού..
|
Ηλεκτρικά χαρακτηριστικά
|
||
|
Αντίσταση
|
50Ω
|
|
|
Πεδίο συχνότητας
|
DC ~ 40GHz
|
|
|
Διορισμένη τάση
|
170VRMS
|
|
|
Δηλεκτρικά Αντίσταση τάσης
|
500VRMS
|
|
|
Αντίσταση μόνωσης
|
≥ 5000MΩ
|
|
|
|
Εξωτερικός αγωγός
|
Κανονικό≤2,5mΩ
|
|
Κεντρικός οδηγός
|
Κανονικό ≤ 6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18GHz | 18GHz έως 26,5GHz | 26.5 ~ 40GHz | |
| Καθαρός. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Δικιά γωνία | ≤ 1.3 | |||
| Προσαρμοστής | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Άλλα | ≤ 1.3 |
Η διάμετρος του καλωδίου ζευγαρώματος SMP Jack Flange CXN3506 / MF108A, μοντέλο:SMP-KF506-35 Μέχρι 18GHz
Συγκροτήματα καλωδίων SMP δεξιάς γωνίας για αναφορά:
Σχήμα καλωδίου:CXN 3506
Υπερβολική ισχύς καλωδίου:2.3mm
Χρώμα καλωδίου:Γκρι
Συχνότητα:έως 18GHz
Επίσης, έχουμε ευθεία και δεξιά γωνία καλώδιο SMP, SMP μοντέλο:SMP-K506 Μέχρι 18GHz
Σχήμα καλωδίου:CXN 3506 / MF108A
Υπερβολική ισχύς καλωδίου:2.3mm
Χρώμα καλωδίου:Γκρι
Περισσότερα προϊόντα, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα για το SMP Cable Connectors κατάλογο sales3@xa-elite.com.cn
Εφαρμογές:
Η Xi'an Elite Electronic είναι ένας κορυφαίος κατασκευαστής συνδετήρων και προσαρμογών RF, εξαρτημάτων μικροκυμάτων / κυματοειδών και συναρμολογίων καλωδίων, που εξυπηρετούν την αεροδιαστημική, αεροπορική, πλοήγηση, δορυφόρο, ραντάρ,ΕπικοινωνίεςΧώρους για περισσότερα από 23 χρόνια.
Προσαρμογή:
Υπηρεσίες εξατομίκευσης προϊόντων για διαφόρων μήκων συνδέσμους SMP είναι διαθέσιμες:
Ετικέτα: ELT
MOQ: 200 κομμάτια
Τιμή: Ανάλογα με την ποσότητα
Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να οργανώσει την αξιολόγηση ή να μας συστήσει το εναλλακτικό μοντέλο ή να σας παρέχει τη λύση μας.
Μπορούμε επίσης να παρέχουμε την εξατομίκευση για τις συνδέσεις όπωςSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D συνδέσεις,Ραδιοσυχνότητες,Αντενές, φίλτρα, διαχωριστές ισχύος, ζεύγη.
Συσκευή και αποστολή:
Συσκευασία για άμεσες συνδέσεις SMP:
1 κομμάτι/ μικρή πλαστική σακούλα
10 κομμάτια/ μεγαλύτερη πλαστική σακούλα
100 τεμάχια/ κιβώτιο
Οι σύνδεσμοι SMP έρχονται συσκευασμένοι με ασφάλεια σε ένα μικρό χαρτόκουτο για να εξασφαλιστεί η προστασία τους κατά τη μεταφορά.
Για αποστολή, οι σύνδεσμοι SMP τοποθετούνται στο αυτοκίνητο.
