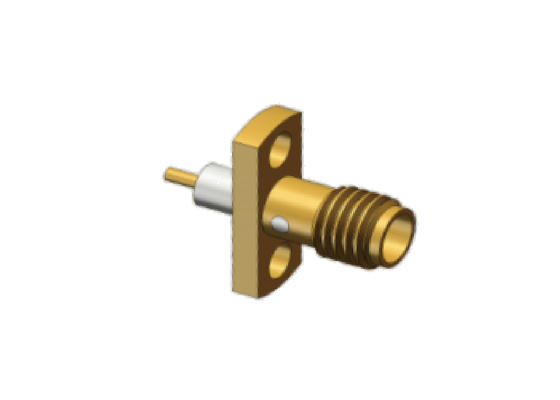

Βάση πάνελ 2 οπών Κάλυμμα από κράμα χαλκού επιχρυσωμένο Mini SMA Jack RF Coax Connector έως 18 GHz
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Μίνι SMA Θηλυκός σύνδεσμος πάνελ | Μοντέλο: | SSMA-KFD178 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50Ω |
| DWV: | 750V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | Κράμα χαλκού, επίχρυσο | Εξωτερικός Αγωγός: | Κράμα χαλκού, επίχρυσο |
| Μέθοδος τοποθέτησης: | Βάση πλαισίου 2 οπών | Μονωτήρες: | PTFE |
| Επισημαίνω: | Υποδοχή SMA με βάση πάνελ 2 οπών,ομοαξονικός σύνδεσμος RF επιχρυσωμένος,υποδοχή SMA από κράμα χαλκού 18 GHz |
||
Περιγραφή του προϊόντος:
Ο μικροσκοπικός συναγωνικός συνδετήρας RF της σειράς SMA είναι ένα μικροσκοπικό προϊόν του συνδετήρα SMA.
Οι ομοαξονικοί συνδετήρες SSMA RF είναι το εξαιρετικά συμπαγές μικροσκοπικό παράγωγο των τυποποιημένων διεπαφών SMA, που έχουν σχεδιαστεί για να λύσουν τον περιορισμό χώρου σε συστήματα μικροκυμάτων υψηλής πυκνότητας.Καταλαμβάνουν μόνο το 70% της συνολικής διάστασης των συμβατικών συνδέσεων SMA, παρέχουν απαράμιλλη χωροταξική διάταξη για συμπαγείς μονάδες PCB και μικρά δοχεία δοκιμής.
Διαθέτει εξαιρετικά μικρό συντελεστή μορφής, εξαιρετικά ευρυζωνική ανταπόκριση, ανώτερη ηλεκτρική σταθερότητα και ισχυρή μηχανική σταθερότητα,Αυτή η σειρά συσσωρευτών με νήματα διαθέτει εξαιρετική μακροχρόνια αξιοπιστία κάτω από δονήσεις και θερμοκρασία.Χρησιμοποιώντας ακριβή δομή κλειδώματος με νήματα 10-36UNF-2 με τυποποιημένη χαρακτηριστική αντίσταση 50Ω, οι συνδέσεις SSMA υποστηρίζουν σταθερή μετάδοση σήματος σε συνεχές έως 30GHz,που υπερβαίνει κατά πολύ το αποτελεσματικό ανώτατο όριο συχνότητας των συνηθισμένων συνδέσεων SMA.
Κατασκευάστηκαν για υψηλής ακρίβειας ακεραιότητα σήματος χιλιοστών κυμάτων, οι συνδέσεις SSMA διατηρούν εξαιρετικά χαμηλό VSWR και ελάχιστη απώλεια εισαγωγής σε πλήρες εύρος ζώνης,εξάλειψη της στρέβλωσης του σήματος και της απόκλισης μέτρησης που είναι κοινή με υπερμεγέθη διασύνδεσης SMA σε 26.5GHz+. Χρησιμοποιείται ευρέως σε επικοινωνίες μικροκυμάτων υψηλής τεχνολογίας, εξοπλισμό δοκιμών και μετρήσεων ακριβείας, αεροδιαστημική αεροηλεκτρονική, ραντάρ φάσης, ηλεκτρονικά συστήματα και συμπαγές μονάδες ανίχνευσης ραδιοσυχνοτήτων,χρησιμεύει ως η βέλτιστη λύση αναβάθμισης όταν οι τυπικές συνδέσεις SMA δεν μπορούν να ανταποκριθούν στις απαιτήσεις μικρογραφίας και υψηλής συχνότητας.
Εναλλακτικοί συνδετήρες SSMA RF CoaxΔιάσταση διεπαφής:
Διάσταση του σχεδίουαπό 2 συνδέσμους μικροστριπτικής συσσωματωτικής ακτινοβολίας SSMA Female: SSMA-KFD178 (μονάδα: mm)
Σχετικά με αυτή τη σειρά, έχουμε κάποια simiar μοντέλο με χάλκινο κράμα κέλυφος, ατσάλινο κελί, το μοντέλο με διαφορετικό ολόκληρο μήκος, διαφορετικό μήκοςΜόνωση Κομβική επιφάνεια και διαφορετικό μήκος των καρφίτσες και OD 0,88mm, 0,6mm,0.5mm, 0.3mm για να ικανοποιήσει τις ανάγκες ποικιλίας των πελατών.
2 Τρύπες Πίνακα Mount Copper Alloy Mini SMA Γυναικεία RF Coax Connectors μεΜόνωση Κομβική επιφάνειαΣ.Δοκιμαστικό σύστημα
Άλλα παρόμοια μοντέλα:
Δύο τρύπες πίνακα τοποθέτηση από ανοξείδωτο χάλυβα Mini SMA Jack RF Coax ConnectorsΣ.Η SMA-KFD211G και SSMA-KFD214G
Εφαρμογές:
Η Xi'an Elite Electronic είναι έναΗγετικός κατασκευαστής συστηματικών λύσεων διασύνδεσηςπου εξυπηρετούν κυρίως την αεροδιαστημική βιομηχανία, την αεροπορία, την πλοήγηση, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ΗλεκτρονικάΧώρους.
Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την αντοχή και την αξιοπιστία σε σκληρό περιβάλλον.
Συσκευή και αποστολή:
Συσκευή:
Ο σύνδεσμος SSMA Female RF Coaxial Connector 2 Hole Panel Mount συσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να εξασφαλίζεται η προστασία του κατά τη μεταφορά.
Ναυτιλία:
Αποστέλλουμε το Panel Mount SSMA Connector χρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να εξασφαλίσουμε την ασφαλή και ταχεία παράδοση στους πελάτες μας.
