Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντος: | ομοαξονικός συνδετήρας 3.5mm RF | Επιμετάλλωση: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Αντοχή: | 500 Κύκλοι | Εφαρμογή: | RF, σταθμοί DAS/Base |
| Επισημαίνω: | 3.5mm αρσενικό βύσμα RF κυματοειδούς,Ανοξείδωτος χάλυβας 3.5mm RF συνδετήρας,3.5mm βύσμα RF για καλώδιο CXN3506 |
||

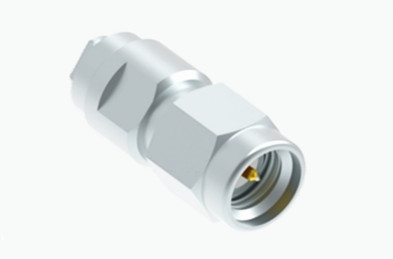

Ανοξείδωτο ατσάλι 3.5mm Wave Male RF Connector για καλώδιο CXN3506/MF108A
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά Χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Εύρος Συχνοτήτων
|
DC~33GHz
|
|||
|
Ονομαστική Τάση
|
335VRMS (Μέγιστο σε επίπεδο θάλασσας)
|
|||
|
Αντοχή Τάσης Διηλεκτρικών
|
1000VRMS (Μέγιστο σε επίπεδο θάλασσας)
|
|||
|
Αντίσταση Μόνωσης
|
≥5000MΩ
|
|||
|
|
Εξωτερικός αγωγός
|
≤2mΩ
|
||
|
Κεντρικός αγωγός
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

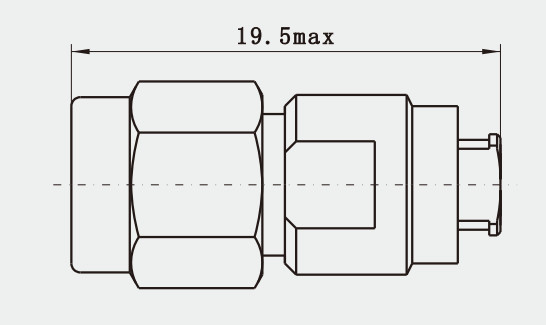

Λεπτομερές Σχέδιο του Ανοξείδωτο ατσάλι 3.5mm Wave Male RF Connector για καλώδιο CXN3506/MF108A:
![]()
Χαρακτηριστικά:
1. Ονομασία Διαστάσεων: Όπως υποδηλώνει το όνομα, ο εξωτερικός αγωγός ενός συνδέσμου 3.5mm έχει εσωτερική διάμετρο 3.5mm.
2. Συχνότητα Λειτουργίας: Η τυπική συχνότητα λειτουργίας είναι 26.5GHz, με μέγιστη συχνότητα έως 34GHz, και ορισμένες παραλλαγές μπορούν να φτάσουν έως και DC-110 GHz.
3. Δομικός Σχεδιασμός: Διαθέτει μηχανισμό σύζευξης με σπείρωμα και διηλεκτρικό αέρα, μοιράζεται παρόμοια εσωτερική δομή με άλλους συνδέσμους συγκρίσιμου μεγέθους, οι οποίοι μπορεί να μην είναι εύκολα διακριτοί για μη ειδικούς.
4. Ανθεκτικότητα: Ο τύπος NMD του συνδέσμου 3.5mm περιλαμβάνει ενισχυμένη θύρα δοκιμής με μεγάλο σπειροειδές σώμα που παρέχει πιο σταθερή σύνδεση και αποτρέπει αποτελεσματικά τη ζημιά στη διεπαφή ομοαξονικού καλωδίου.
Εφαρμογή:
Βιομηχανικοί Τομείς: Σε πολλές βιομηχανικές εφαρμογές, ιδιαίτερα όπου υπάρχουν περιβάλλοντα υψηλής πίεσης, υψηλής θερμοκρασίας ή εξαιρετικά διαβρωτικά, οι ανοξείδωτοι σύνδεσμοι 3.5mm χρησιμοποιούνται ευρέως λόγω της αντοχής τους στη διάβρωση και τη φθορά. Βρίσκονται συνήθως σε συστήματα μεταφοράς πετρελαίου και φυσικού αερίου, καθώς και στη χημική βιομηχανία, όπου βοηθούν στην αποφυγή διαρροών και διασφαλίζουν την ασφάλεια και τη σταθερότητα της διαδικασίας μεταφοράς.
Συσκευασία & Παράδοση
![]()
Η Εταιρεία μας
![]()
Η Xi'an Elite Electronic είναι μια εθνική επιχείρηση υψηλής τεχνολογίας που ειδικεύεται στην Έρευνα & Ανάπτυξη, κατασκευή και πωλήσεις RF συνδετήρων & προσαρμογέων, συναρμολογήσεων καλωδίων, προσαρμογέων & συναρμολογήσεων κυματοδηγών, περιστροφικών συνδέσμων μικροκυμάτων και άλλων εξαρτημάτων διασύνδεσης υπό σύστημα διαχείρισης ποιότητας ISO9001 για 20 χρόνια.
Η Elite Electronic έχει δεσμευτεί για τον εκσυγχρονισμό προηγμένου βιομηχανικού εξοπλισμού αναπτύσσοντας ηλεκτρικούς συνδέσμους, κυματοδηγούς και εξαρτήματα μικροκυμάτων υψηλής αξιοπιστίας, υψηλής συχνότητας, υψηλής απόδοσης και μικροσκοπικής υψηλής ποιότητας.
Η Xi'an Elite Electronic είναι προμηθευτής εξαρτημάτων για το Κινεζικό Διαστημόπλοιο & πολλά άλλα εθνικά έργα υψηλής τεχνολογίας.
Τα προϊόντα χρησιμοποιούνται ευρέως στην αεροπορία, την πλοήγηση, τα ηλεκτρονικά, τις επικοινωνίες και άλλους τομείς. Αναγνωρίζεται ως πιστοποιημένος προμηθευτής από περισσότερους από 300 πελάτες στην Κίνα. Σε απάντηση στην πρόσκληση της εθνικής στρατηγικής “Μία Ζώνη, Ένας Δρόμος”, ξεκινάμε φέτος τις εξαγωγικές μας δραστηριότητες.
Επισκόπηση Εργοστασίου
![]()
![]()
Q1Q10Είστε εμπορική εταιρεία ή κατασκευαστής;
A: Είμαστε κατασκευαστής με πάνω από 20 χρόνια εμπειρίας.
Q2Q10Τι προϊόντα μπορείτε να παρέχετε αυτήν τη στιγμή;
A: RF Συνδετήρες/προσαρμογείς/συναρμολογήσεις καλωδίων, προσαρμογείς/συναρμολογήσεις κυματοδηγών, ολοκληρωμένοι συνδετήρες, προϊόντα χαμηλής συχνότητας και περιστροφικοί σύνδεσμοι μικροκυμάτων, κ.λπ.
Q3: Είναι διαθέσιμο δωρεάν δείγμα;
A: Ναι, αν υπάρχει απόθεμα, δωρεάν δείγμα είναι διαθέσιμο με χρέωση μεταφορικών.
Q4Q10Μπορεί η εταιρεία σας να δεχτεί προσαρμογή;
A: Το ODM είναι ευπρόσδεκτο. Με πάνω από 20 χρόνια εμπειρίας στο ODM, η Elite Electronic μπορεί να βοηθήσει στο σχεδιασμό, την ανάπτυξη προϊόντων, την έρευνα & ανάπτυξη και την ενσωμάτωση των προϊόντων διασύνδεσής σας.
Q5Q10Ποιοι είναι οι Όροι Πληρωμής;
A: Μπορούμε να δεχτούμε L/C, T/T, Western Union, Trade Assurance (πιστωτική κάρτα & T/T), κ.λπ.
Q6: Ποιος είναι ο χρόνος παράδοσης;
A: 5 ημέρες για παραγγελίες δειγμάτων, 6-7 εβδομάδες για μαζικές παραγγελίες παραγωγής (με βάση διαφορετικές ποσότητες, ODM, κ.λπ.)
Q7Q10Πώς θα μου παραδώσετε τα αγαθά;
A: Γενικά, συνεργαζόμαστε με διεθνείς εκφραστές όπως DHL, UPS, FedEx, TNT για να επιτρέψουμε στους πελάτες μας να λάβουν τα αγαθά τους γρήγορα αλλά με το χαμηλότερο κόστος μεταφοράς. Εν τω μεταξύ, η αποστολή αεροπορικώς και θαλάσσης είναι επίσης διαθέσιμη.
Q8: Πόσο καιρό πρέπει να περιμένω πριν φτάσουν τα αγαθά μου;
A: 5-8 εργάσιμες ημέρες για αεροπορικές μεταφορές, 3-8 εργάσιμες ημέρες για διεθνείς εκφραστές.
Q9 :
Πώς είναι η ποιότητα του προϊόντος σας;
A: Ως προμηθευτές υψηλής ποιότητας του Κινεζικού Διαστημοπλοίου & πολλών άλλων εθνικών έργων υψηλής τεχνολογίας, η παροχή εξαιρετικών προϊόντων είναι ο τρόπος ανάπτυξής μας. Έχουμε μια ισχυρή ομάδα ελέγχου ποιότητας και μια πολύ αυστηρή διαδικασία για να εγγυηθούμε την ποιότητά μας σύμφωνα με υψηλά ποιοτικά και εμπορικά πρότυπα.Q10:
Ποια είναι η εγγύησή σας;
A: Η εγγύησή μας είναι 3 μήνες μετά την παράδοση, η Elite Electronic δίνει μεγάλη προσοχή στην εξυπηρέτηση μετά την πώληση.
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους RF συνδετήρων, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σαςες
