Ερμητικό Kovar Χρυσόχρωμα Γυαλί Για Μεταλλικές Σφραγίδες Συνδέσεις Γυαλί Μικροσκοπίες DC Feedthroughs
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Ερμητικές σφραγίδες από γυαλί σε μέταλλο | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Αντίσταση: | 50Ω RF DC ή άλλα | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| Πινάκια: | Μονό | Υλικό: | Kovar 4J29 |
| Γυαλί: | 7052,7070 | Hermecity: | <1> |
| Επισημαίνω: | ερμητικοί ηλεκτρικοί συνδετήρες,μίνι συνδετήρας RF |
||

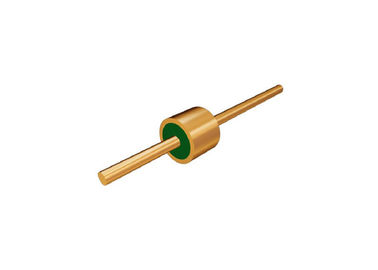

Ερμητικά συνδετήρες σφραγίδας γυαλιού προς μέταλλο RF Feedthroughs Multi-pin Header
Ερμητικά σφραγίσματα από γυαλί σε μέταλλο /Πολλαπλές κεφαλίδες/ΣυνδετήραςΟνομάζεται επίσηςΣτερεοειδήΧρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ των μονάδων και των μονάδων, των μονάδων και των εξαρτημάτων με απαιτήσεις σφράγισης αερίου.Είναι ένα από τα πιο κρίσιμα συστατικά σε εξαρτήματα σφραγίδωσης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό.Λύκος KovarΟ κεντρικός αγωγός έχει μια ποικιλία από στυλ τερματισμού, όπως η σύνδεση χρυσού σύρματος, η συγκόλληση και η σύνδεση κλπ.Οι υαλομονωτές είναι μικροί, ελαφροί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες παραγωγής ηλεκτρονικών συσκευών τα τελευταία χρόνια.Καταλόγος-Επιφράγματα από γυαλί σε μέταλλο.pdf
Ειδικότητα:
| Ονομασία του προϊόντος | Ερμητικά σφραγίσματα από γυαλί σε μέταλλο |
| Αντίσταση | Συνεχή ή άλλα |
| Τύπος | 1 καρφίτσα |
| Σειρές | 1 σειρά |
| Χρώμα | Χρυσόπετρα |
| Υλικό θήκης και καρφίτσες | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου
Πράσινο ή Λευκό
|
| Περιοχή συχνοτήτων | NA |
| VSWR | NA |
| Αντιστέκεται στην τάση | ≥ 300V |
|
Ερμέκεια Ποσοστό διαρροής |
<1.01325 X 10-3Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ για μονοφωτοειδή, ≥1000MΩ για πολυφωτοειδή, |
| Θερμοκρασία λειτουργίας | -65°C~+260°C |
Χαρακτηριστικά:
-Μικρό μέγεθος.
- ελαφρύ
- Ερμητικό.
-Σταθερή ποιότητα καιυψηλή αξιοπιστία
-Εσωτερικός αγωγός: Χρυσό σύρμα σύνδεσης, συγκόλλησης και μέθοδος ζεύξης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών συσκευών, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων σε στρατιωτική, αεροηλεκτρονική, αεροδιαστημική και αυτοκινητοβιομηχανία.προϊόντα χιλιοστών κυμάτων.
Πλεονεκτήματα
- Στρατιωτική ποιότητα με 1,27um επιχρυσωμένο
- Ακριβώς.έλεγχος ανοχής
-Πρότυπο και προσαρμοσμένο σχέδιο για επιλογή.
- Υψηλό.οικονομικά αποδοτικά προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυποποιημένα μεγέθη
- Γρήγορη παράδοση για προϊόντα προσαρμοσμένα

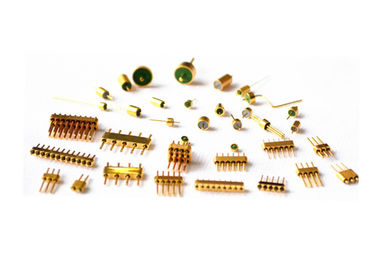

Λεπτομερή εικόνα
Κατάλογος προϊόντων:
| Σχήμα | Α | Β | Γ | d | D | Τερματισμός | Σχήμα | Α | Β | Γ | d | D | Τερματισμός |
| ΤζΚ1515-0.38 | 1.5 | 1.5 | 5 | 0.4 | 1.5 | συγκόλληση | JK1614-0.5B-JH | 1.4 | 0.5 | 17.9 | 0.5 | 1.6 | σύνδεσηΑ |
| ΤζΚ1615-0.38 | 1.5 | 1.9 | 8 | 0.4 | 1.6 | συγκόλληση | JK1615-0.5-1-JH | 1.5 | 2.5 | 9 | 0.5 | 1.6 | σύνδεσηΑ |
| JK1515-0.38-2-JH | 1.5 | 0.5 | 4.5 | 0.4 | 1.5 | Σύνδεση 2 | JK2044-0.5-JH | 4.4 | 0.4 | 6.3 | 0.5 | 2 | σύνδεση2 |
| ΤζΚ151616-0.4 | 1.6 | 14.2 | 30 | 0.4 | 1.6 | συγκόλληση | Κωδικός: | 1.6 | 0.6 | 4.5 | 0.5 | 2 | σύνδεση2 |
| ΤζΚ1616-0.45 | 1.6 | 4 | 16 | 1.45 | 1.6 | συγκόλληση | JK1919-0.6-JH | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | σύνδεση2 |
| JK2020-0.45 | 2 | 4 | 10 | 0.45 | 2 | συγκόλληση | ΤζΚ1919-0.6 | 1.9 | 1.9 | 7.9 | 0.6 | 1.9 | συγκόλληση |
| JK1616-0.45-1 | 1.6 | 14.2 | 30 | 0.45 | 1.6 | συγκόλληση | ΤζΚ2040-0.6 | 4 | 1 | 6 | 0.6 | 2 | συγκόλληση |
| JK1614-0.45-2 | 1.4 | 5 | 11.4 | 0.45 | 1.6 | συγκόλληση | JK2040-0.6-1-JH | 4 | 1.5 | 10 | 0.6 | 2 |
σύνδεση δεξιά πλευρά |
| Κύρια σημεία | 2 | 3 | 6.3 | 0.45 | 2 | συγκόλληση | JK2016-0.7 | 1.6 | 15.1 | 17 | 0.7 | 2 | συγκόλληση |
| JK1616-0.45-3 | 1.6 | 1.05 | 4.65 | 0.45 | 1.6 | συγκόλληση | JK2016-0.7Α | 1.6 | 5 | 11.6 | 0.7 | 2 | συγκόλληση |
| JK2016-0.5 | 1.6 | 5.8 | 12 | 0.5 | 2 | συγκόλληση | Κωδικός: | 1.6 | 1.5 | 7.1 | 0.7 | 2 | συγκόλληση |
| ΤζΚ1616-0.5 | 1.6 | 14.2 | 30 | 0.5 | 1.6 | συγκόλληση | JK2016-0.7C | 1.6 | 0.3 | 20 | 0.7 | 2 | συγκόλληση |
| ΤζΚ1619-0.5 | 1.9 | 2 | 5.1 | 0.5 | 1.6 | συγκόλληση | JK2016-0.7D | 1.6 | 4 | 9.6 | 0.7 | 2 | συγκόλληση |
| ΤζΚ2018-0.5 | 1.8 | 7.2 | 11.5 | 0.5 | 2 | συγκόλληση | Κωδικός: | 1.6 | 1.5 | 4.6 | 0.7 | 2 | συγκόλληση |
| JK2030-0.5 | 3 | 2 | 10 | 0.5 | 2 | συγκόλληση | ΤζΚ1818-0.7 | 1.8 | 0.4 | 22.2 | 0.7 | 1.8 | συγκόλληση |
| JK2018-0.5Α | 1.8 | 1.5 | 9.5 | 0.5 | 2 | συγκόλληση | JK2035-0.7 | 3.5 | 3 | 13 | 0.7 | 2 | συγκόλληση |
| JK1614-0.5A | 1.4 | 4 | 9 | 0.5 | 1.6 | συγκόλληση | JK2017-0.7 | 1.7 | 3 | 9.7 | 0.7 | 2 | συγκόλληση |
| JK1615-0.5-JH | 1.5 | 0.5 | 7 | 0.5 | 1.6 | σύνδεση2 | JK2016-0.7-1 | 1.6 | 1.5 | 7.6 | 0.7 | 2 | συγκόλληση |
| JK1619-0.5-1-JH | 1.9 | 3 | 8.7 | 0.5 | 1.6 | σύνδεση2 | ΚΑ2016-0.7-2 | 1.6 | 1.5 | 6.3 | 0.7 | 2 | σύνδεσηR |
| JK1619-0.5-2-JH | 1.9 | 4.6 | 10.3 | 0.5 | 1.6 | σύνδεση2 | Αξιολόγηση των επιβατών | 1.6 | 5 | 9.1 | 0.7 | 2 | σύνδεσηΑ |
| Τροφοδοσία | 1.6 | 5.8 | 12 | 0.5 | 2 | σύνδεση2 | JK2035-0.7-1-JH | 3.5 | 3 | 22 | 0.7 | 2 | συγκόλληση |
| Κωδικός: | 1.6 | 1.5 | 7.1 | 0.7 | 2 | σύνδεσηΑ | Κωδικός: | 1.5 | 3 | 6.5 | 0.8 | 2 | Σύνδεση 2 |
| JK2020-0.75 | 2 | 4 | 12 | 0.75 | 2 | συγκόλληση | ΤζΚ2530-0.9 | 3 | 1.8 | 6.6 | 0.9 | 2.5 | συγκόλληση |
| ΤζΚ2516-0.8 | 1.6 | 1.5 | 10 | 0.8 | 2.5 | συγκόλληση | Τζέι Κέι 2816-1.0 | 1.6 | 2 | 6.6 | 1 | 2.8 | συγκόλληση |
| ΤζΚ2540-0.8 | 4 | 4 | 10 | 0.8 | 2.5 | συγκόλληση | JK2816-1.0-2-JH | 1.6 | 4.9 | 10.3 | 1 | 2.8 | Σύνδεση 2 |
| ΤζΚ3218-0.8 | 1.8 | 20 | 51.8 | 0.8 | 3.2 | συγκόλληση | JK3218-1 | 1.8 | 15 | 27 | 1 | 3.2 | συγκόλληση |
| ΤζΚ2518-0.8 | 1.8 | 5 | 12.8 | 0.8 | 2.5 | συγκόλληση | ΤζΚ3015-1.3 | 1.5 | 3 | 10.5 | 1.3 | 3 | συγκόλληση |
| JK2015-0.8 | 1.5 | 3 | 6.5 | 0.8 | 2 | συγκόλληση | JK3015-1.3-1 | 1.5 | 6.1 | 10.2 | 1.3 | 3 | συγκόλληση |
| Κωδικός: | 1.5 | 3 | 10.5 | 0.8 | 2 | συγκόλληση | ΤζΚ3430-1.4 | 3 | 4.5 | 10.5 | 1.4 | 3.4 | συγκόλληση |
| ΤζΚ2520-0.8 | 2 | 4 | 14 | 0.8 | 2.5 | συγκόλληση | JK3916 | 1.6 | 2 | 6.6 | 2 | 3.9 | συγκόλληση |
|
Β.2=Συνδέοντας και τα δύο άκρα B.L.=δεδεμένος αριστερός άκρος B.R. = δεξιά άκρη |
|||||||||||||
Σημείωση:
Έχουμε πάνω από 100.000 είδηΕρμητικοί συνδετήρες σφραγίδας από γυαλί σε μέταλλο,Εάν δεν βρείτε τον συνδετήρα που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
