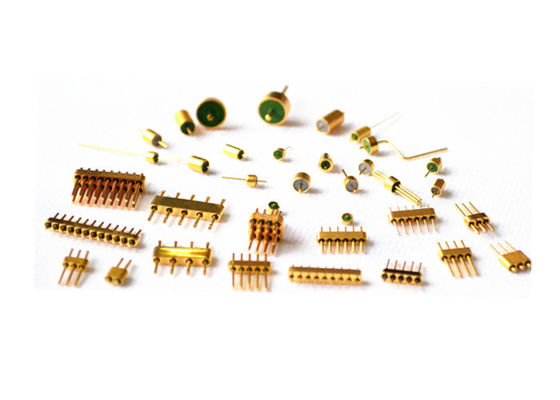

50 Ohm συνδετήρες γυαλιού σε μεταλλική στεγανοποίηση Ερμητικές τροφοδοσίες RF JM8330
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Γυαλί σε μεταλλικές ερμητικές σφραγίδες | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Αντίσταση: | 50Ω RF DC ή άλλα | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| Καρφίτσα: | μονόκλινο | Υλικό: | Kovar 4J29 |
| Ποτήρι: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Επισημαίνω: | Ερμητικά RF τροφοδοτικά 50 Ohm,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο,Ερμητικοί RF σύνδεσμοι JM8330 |
||
Συνδέσεις από γυαλί σε μέταλλο 50 Ohm Ερμητικά RF Feedthroughs
Ερμητικά Στεγανώσεις Γυαλιού σε Μέταλλο RF/DC Feedthroughs /Κεφαλές Πολλαπλών ακίδων /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορα στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφή:
| Όνομα προϊόντος | Ερμητικές Στεγανώσεις Γυαλιού σε Μέταλλο |
| Αντίσταση | 50Ω RF |
| Τύπος | 1 ακίδα |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
τύπου 7052 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | DC~50 GHz |
| VSWR | ≤1.2 |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
<1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ για μία ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Χαρακτηριστικά:
-Μικρό μέγεθος
-ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, ηλεκτρονικά αντίμετρα, δορυφόρους, πυραύλους, ραντάρ και άλλα πεδία στην αεροπορία, την αεροδιαστημική και την αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά οικονομικά αποδοτικά προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα

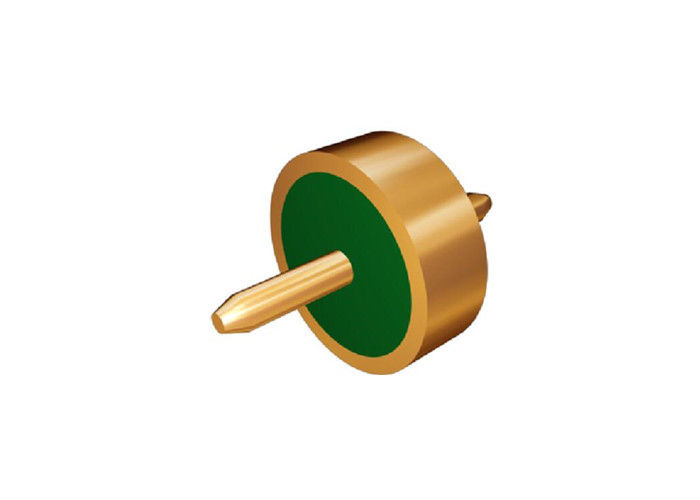

Λεπτομερής εικόνα
Λίστα προϊόντων: Κατάλογος-Ερμητικές Στεγανώσεις Γυαλιού-σε-Μέταλλο.pdf
| 50Ω RF Μονοακιδωτή Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και δεσμού |
| 50Ω RF Μονοακιδωτή Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και δεσμού |
| 50Ω RF Μονοακιδωτή Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και δεσμού |
| DC Μονοακιδωτή Σειρά JK | Επιλογή συγκόλλησης και δεσμού |
| DC Μονοακιδωτή Τυπική Σειρά JK | Επιλογή συγκόλλησης και δεσμού |
| DC Μονοακιδωτή Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και δεσμού κεφαλής καρφιού |
|
Κεφαλή Πολλαπλών ακίδων Σειρά JMC
|
1-9 ακίδες με 1-3 σειρές επιλογής |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδέσεων από γυαλί σε μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
