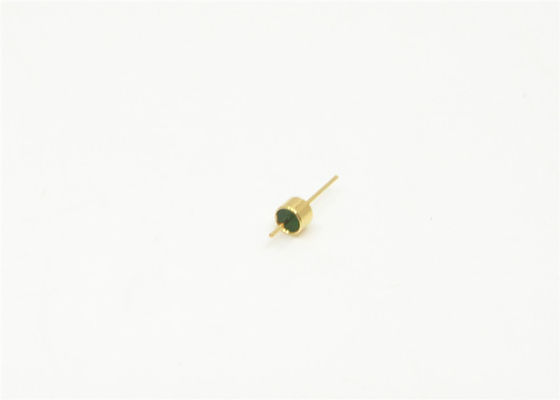

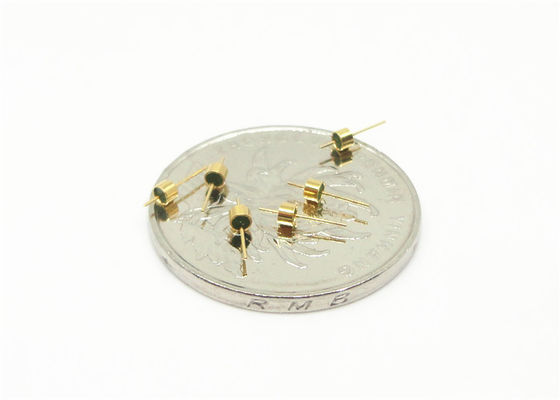

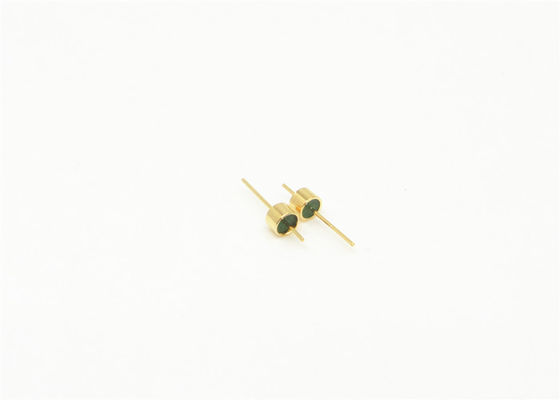

50 Ωμ Single Pin Connector Glass To Metal Seal Feedthrough Ελαφρύς μικρού μεγέθους JM2014
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Γυαλί σε μεταλλικές ερμητικές σφραγίδες | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Αντίσταση: | Αλλος | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Καρφίτσα: | μονόκλινο | Υλικό: | Kovar 4J29 |
| Ποτήρι: | 7052,7070, DM308 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Επισημαίνω: | Συσκευές για την κατασκευή ηλεκτρικών συλλέκτρων,Γυάλινα σε μεταλλικά σφραγίσματα,ελαφρύς μικρού μεγέθους σύνδεσμος |
||
Σφραγίδες γυαλιού σε μέταλλο 50 Ohm Ερμητικά Σφραγισμένοι Σύνδεσμοι RF Feedthroughs
Ερμητικές Σφραγίδες γυαλιού σε μέταλλο RF/DC Feedthroughs /Κεφαλές Πολλαπλών ακίδων /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορα στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφή:
| Όνομα προϊόντος | Ερμητικές Σφραγίδες Γυαλιού σε Μέταλλο |
| Αντίσταση | 50 Ohm RF |
| Τύπος | 1 ακίδα |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | DC~50 GHz |
| VSWR | ≤1.2 |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ για μεμονωμένη ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, δορυφόρων, ραντάρ και άλλων σε αεροηλεκτρονικά, αεροδιαστημική και αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά αποτελεσματικά προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λεπτομερής εικόνα
Μονάδα (mm)
Προϊόν :
| Μοντέλο | A | B | C | d | D | Σημείωση | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=κατασκευή / συγκόλληση ΣΗΜΕΙΩΣΗ: Το παραπάνω μέγεθος που εμφανίζεται στον πίνακα είναι μόνο ένα μικρό μέρος αυτού του RF Μονής ακίδας Ερμητικές Σφραγίδες Γυαλιού σε Μέταλλο. Εάν χρειάζεστε τεκμηρίωση, παρόμοια, συμβατά ή εναλλακτικά προϊόντα, επικοινωνήστε μαζί μας. |
|||||||||||||
Κατάλογος-Γυάλινες-σε-Μέταλλο Ερμητικές Σφραγίδες.pdf
Εταιρικό Προφίλ:
Xi'an Elite Electronics Co., Ltd.
Ιδρύθηκε τον Αύγουστο του 2003, η Elite Electronics είναι ένας αξιόπιστος κατασκευαστής και εξαγωγέας ηλεκτρικών συνδετήρων RF, προσαρμογέων RF, συγκροτημάτων καλωδίων, κυματοδηγών και πολυκάναλων περιστροφικών συνδέσμων μικροκυμάτων, κ.λπ. Αυτοί οι ηλεκτρικοί διασυνδετικοί σύνδεσμοι RF χρησιμοποιούνται ευρέως στην αεροδιαστημική, την αεροπορία, την πλοήγηση, τις επικοινωνίες, τις κεραίες και άλλα σημαντικά ηλεκτρικά συστήματα.
Είμαστε προμηθευτής εξαρτημάτων του Κινεζικό Διαστημόπλοιο Shenzhou εννέα και πολλών άλλων εθνικών έργων υψηλής τεχνολογίας. Έχουμε πάνω από 17 χρόνια εμπειρίας ODM σε εμπορικά εξαρτήματα διασύνδεσης.
