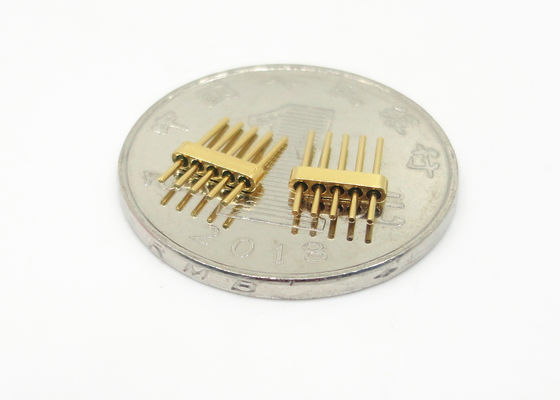

5 πινες Ερμητικά συνδετήρες σφραγίδας από γυαλί σε μέταλλο Kovar 4J29 υλικό κελύφους JMC-289
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Επικεφαλίδες πολλαπλών πινών | Επιμετάλλωση: | Επιχρυσωμένος |
|---|---|---|---|
| Αντίσταση: | Αλλος | Αριθμός PIN: | 5 καρφίτσες |
| Υλικό κελύφους: | Kovar 4J29 | Υλικό καρφίτσας: | Kovar 4J29 |
| Ποτήρι: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Επισημαίνω: | 5 πινες ερμητικά μεταλλικά συνδέσμους γυάλινου γυαλιού,Σύνδεσμοι σφραγίδας κελύφους Kovar 4j29,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο |
||

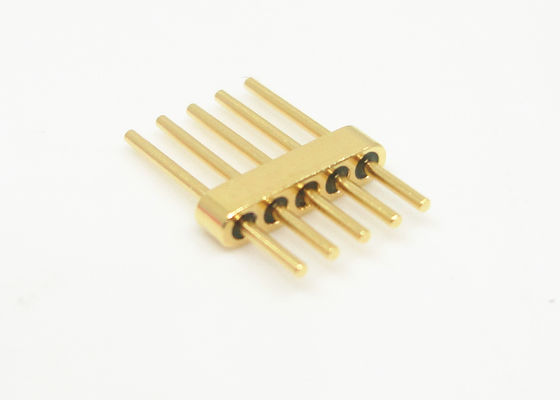

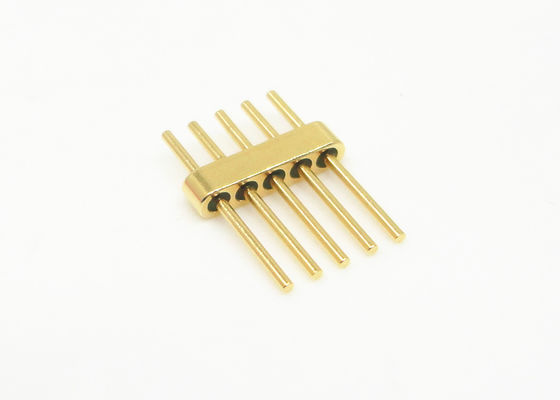

5 ακίδες Ερμητικά Πολυ-pin Headers Επιχρυσωμένα Γυαλί σε Μέταλλο Σφραγίδες
Ερμητικά Γυαλί σε Μέταλλο Σφραγίδες RF/DC Συνδέσεις /Πολυ-pin Headers /Συνδετήρας ονομάζεται επίσης Μονωτήρας Γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από Κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν ευρεία εφαρμογή στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφή:
| Όνομα προϊόντος | Γυαλί σε Μέταλλο Πολυ-pin Headers |
| Αντίσταση | άλλο |
| Τύπος5 | 5 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ για μεμονωμένη ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα

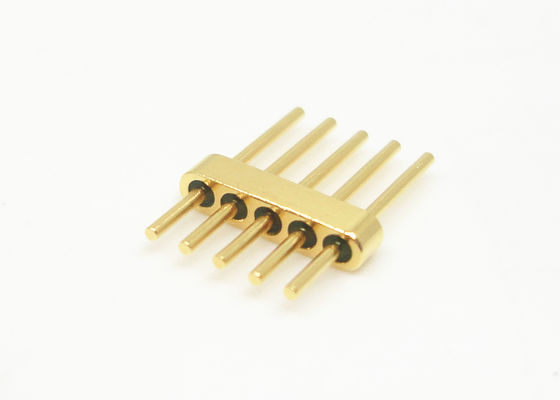

Λεπτομερής εικόνα
Μονάδα:mm
| Αριθμός μοντέλου | A | B | C | D | E | F | G | H | Αριθμός ακίδων | Αριθμός σειράς | Τερματισμός |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | Συγκόλληση |
Λίστα προϊόντων: Κατάλογος-Γυαλί-σε-Μέταλλο Ερμητικές Σφραγίδες.pdf
| 50Ω RF Μονο-ακίδα Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| 50Ω RF Μονο-ακίδα Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| 50Ω RF Μονο-ακίδα Μη-Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| DC Μονο-ακίδα Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονο-ακίδα Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονο-ακίδα Μη-Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης κεφαλής καρφιού |
|
Πολυ-pin Header Σειρά JMC
|
1-9 ακίδες με 1-3 σειρές επιλογής |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδετήρων Ερμητικής Σφράγισης Γυαλιού σε Μέταλλο, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
