Χρυσό σύρμα σύνδεση επιφάνειας γυαλί με μεταλλικό σφραγίδα συνδετήρες 4 καρφίτσες Nail Head JMC-293-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Επικεφαλίδες με πολλαπλές καρφίτσες | Αντίσταση: | Αλλος |
|---|---|---|---|
| Καρφίτσα: | 4 Πινάκια με επιφάνεια συρματόπλεγματος | Επιμετάλλωση: | Επιχρυσωμένος |
| Υλικό καρφίτσας: | Kovar 4J29 | Ποτήρι: | 7052.7070 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| Επισημαίνω: | Σύνδεσμοι από γυαλί μεταλλικού τύπου για τη σύνδεση χρυσού καλωδίου,Συμπλέκτες JMC 4 καρφίτσες,Σύνδεσμοι σφραγίδας από γυαλί σε μέταλλο με εγγύηση |
||
4 ακίδες Κεφαλή καρφιού Ερμητικά Πολυ-pin Headers με επιφάνεια συγκόλλησης χρυσού σύρματος
Ερμητικά Πολυ-pin Headers / Σφραγίδες γυαλιού σε μέταλλο RF / DC Feedthroughs /Γυάλινες χάντρες ονομάζεται επίσης Γυάλινος μονωτήρας, Ερμητικό Header. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωρεύεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορους τύπους τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ.
Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Προδιαγραφή:
| Όνομα προϊόντος | Κεφαλή καρφιού Ερμητικό Πολυ-pin Headers |
| Αντίσταση | άλλο |
| Τύπος | 4 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ για μονή ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |

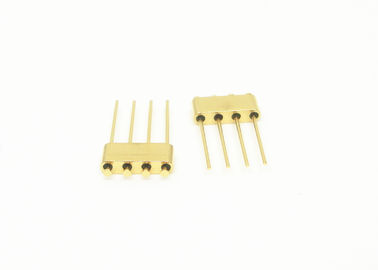

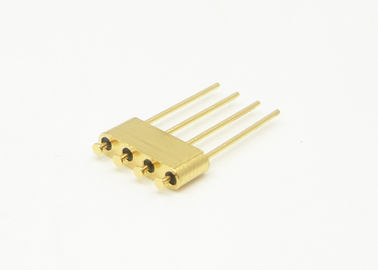

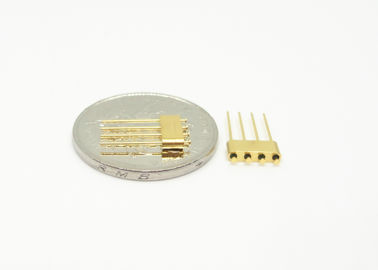

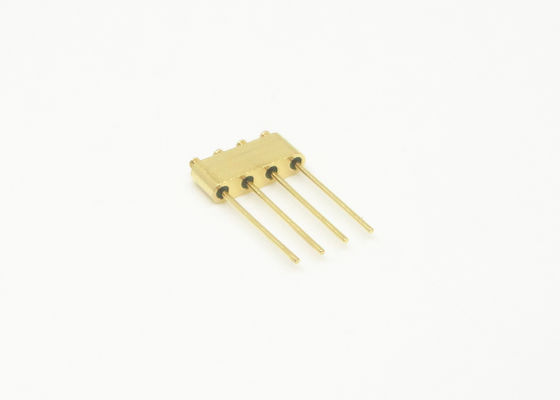

Σχέδιο και εικόνα του JMC-293-JH
Μονάδα:mm
Λίστα προϊόντων:
| 50Ω RF Μονής ακίδας Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονής ακίδας Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονής ακίδας Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| DC Μονής ακίδας Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονής ακίδας Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονής ακίδας Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και κεφαλής καρφιού |
|
Πολυ-pin Header Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
Χαρακτηριστικά:
- Μικρό μέγεθος
- ελαφρύ
- Ερμητικό
- Σταθερή ποιότητα και υψηλή αξιοπιστία
- Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Πλεονεκτήματα:
- 1.27um επιχρυσωμένο
- Αυστηρός έλεγχος ανοχής
- Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
- Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
- Μεγάλα αποθέματα για τυπικά μεγέθη
- Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, δορυφόρων, ραντάρ και άλλων σε αεροηλεκτρονική, αεροδιαστημική και αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδετήρων Γυαλιού σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες σας.
