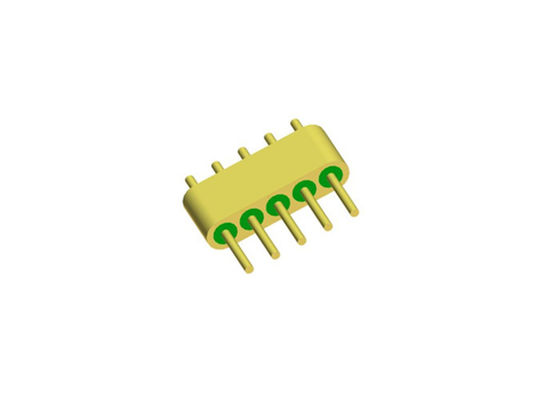

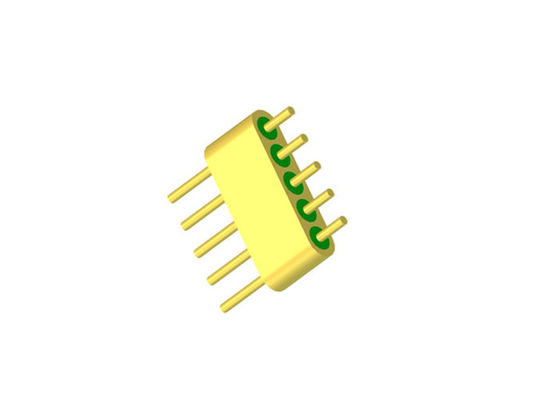

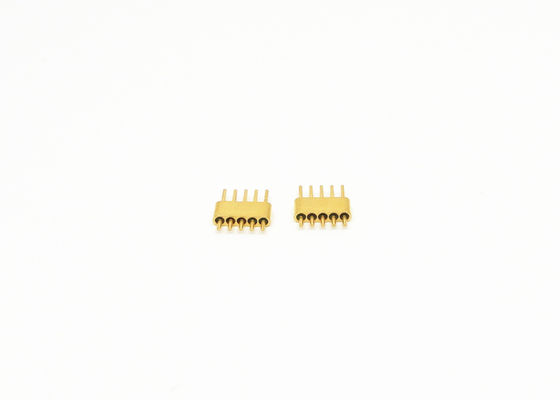

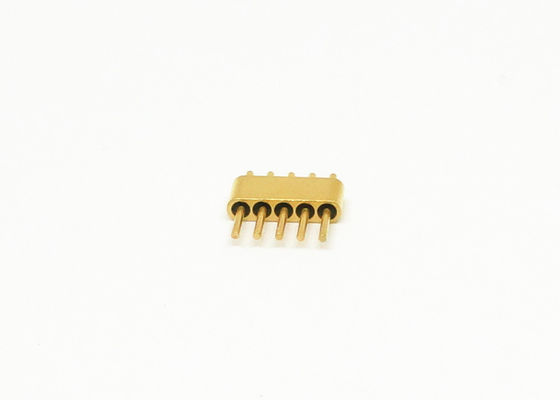

5 Πιν συνδετήρες σφραγίδας γυαλιού προς μέταλλο DC Hermetic Feedthrough Connectors JMC-1069-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 5 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052,7070, DM308 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 5 Πιν ερμητικές συνδέσεις τροφοδοσίας,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο,Συνεχή υαλοειδή ερμητικά συνδέσμους |
||
Στιγμιαία κοπή DC πολλαπλών ακίδων ερμητικού τύπου 5 ακίδων με επιφάνεια συγκόλλησης χρυσού σύρματος
Προδιαγραφή του JMC-1069-JH:
| Όνομα προϊόντος | Ερμητικό Ίσια κοπήΠολλαπλών ακίδων |
| Αντίσταση | NA |
| Τύπος | 5 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
τύπου 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Στεγανοποιήσεις RF/DC Γυαλιού-Μετάλλου /Πολλαπλές ακίδες /Συνδετήρας ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Αποτελούν ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανοποιητικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και σύνδεση κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν ευρεία χρήση στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης χρυσού σύρματος, συγκόλλησης και σύνδεσης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-1.27μm επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοακιδωτή Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| DC Μονοακιδωτή Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Πολλαπλών ακίδων Σειρά JMC
|
1-9 ακίδες με 1-3 σειρές επιλογής |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδετήρων Γυαλιού-Μετάλλου, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
