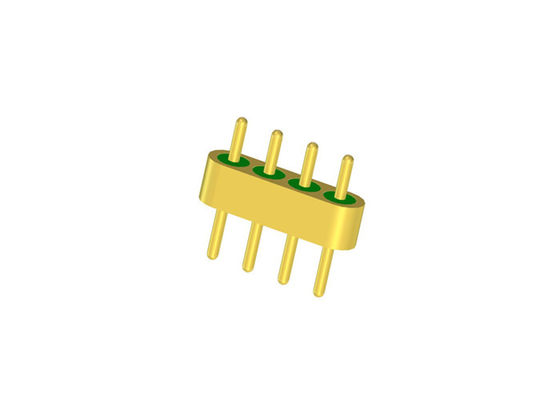

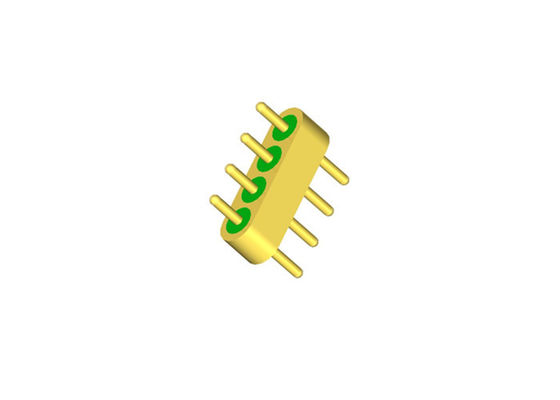

4 ακίδων ερμητικά σφραγισμένοι σύνδεσμοι DC σύνδεσμοι κεφαλής πολλαπλών ακίδων με άκρη πλήρους ακτίνας JMC-1503
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 4 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052,7070, DM308 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 4-πιν αεροστεγείς συνδετήρες,Σύνδεσμοι κεφαλής πολλαπλών ακίδων DC,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο |
||
4-Pin Ερμητικό DC Πολυ-pin Κεφαλής με Πλήρη Ακτίνα Άκρης
Προδιαγραφή του JMC-1503:
| Όνομα προϊόντος | Ερμητικό Πολυ-pin Κεφαλής |
| Αντίσταση | NA |
| Τύπος | 4 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | NA |
| VSWR | NA |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίσεις Γυαλιού-με-Μέταλλο RF/DC /Πολυ-pin Κεφαλές /Συνδετήρας ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει διάφορα στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και σύνδεση κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και σύνδεσης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονο-pin Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονο-pin Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| 50Ω RF Μονο-pin Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, σύνδεσης και συγκόλλησης |
| DC Μονο-pin Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-pin Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-pin Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Πολυ-pin Κεφαλής Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδετήρων Σφραγίσεων Γυαλιού-με-Μέταλλο, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
