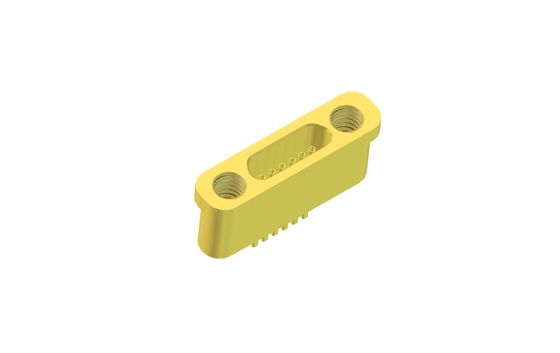

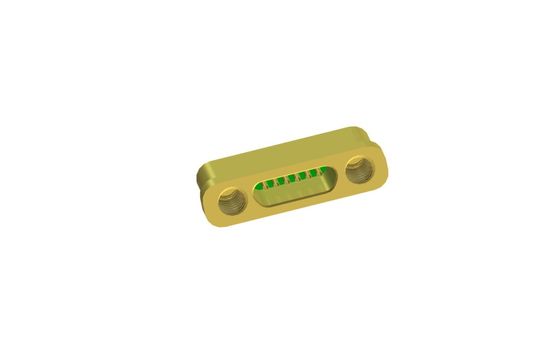

6 ακίδες DC ερμητικά σφραγισμένοι ηλεκτρικοί σύνδεσμοι επιφάνεια συγκόλλησης JMC-1284Z2-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | 6 καρφίτσες |
|---|---|---|---|
| Υλικό καρφίτσας: | Kovar 4J29 | Υλικό γυαλιού: | 7052,7070, DM308 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| πακέτο: | Επικεφαλίδα πολλαπλών πινών | Ανεξαρτησία: | DC |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 6 ακίδες ερμητικά σφραγισμένοι σύνδεσμοι,DC σύνδεσμοι σφραγισμένοι με γυαλί σε μέταλλο,JMC-1284Z2-JH σύνδεσμοι επιφάνειας συγκόλλησης |
||

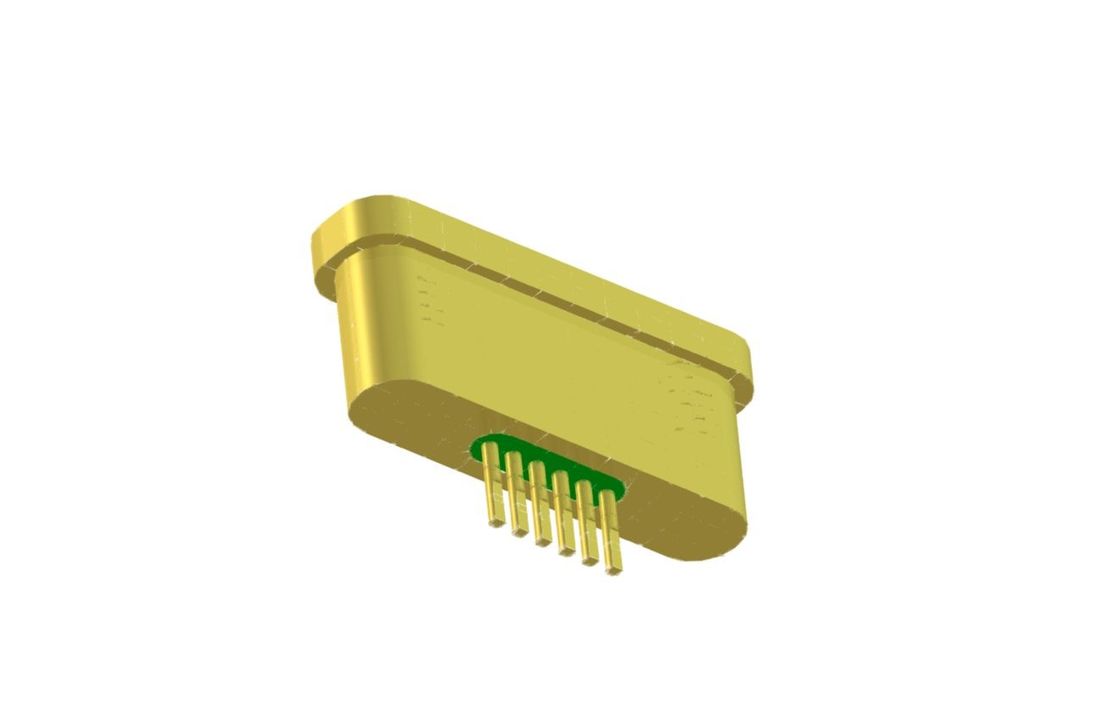

6 Pins Hermetic Multi-pin Header DC Feedthru with Bonding Surface
Προδιαγραφή του JMC-1284Z2-JH:
| Όνομα προϊόντος | Ερμητικό Header Πολλαπλών ακίδων |
| Αντίσταση | DC |
| Τύπος | 6 ακίδων |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | / |
| VSWR | / |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥1000MΩ |
| Θερμοκρασία λειτουργίας | -55℃~+125℃ |
Εισαγωγή
Ερμητικές Σφραγίσεις Γυαλιού με Μέταλλο RF/DC Feedthroughs /Header Πολλαπλών ακίδων /Συνδετήρας ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανοποιητικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν ευρεία εφαρμογή στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοακιδωτή Σειρά JM | Επιλογή συγκόλλησης και ζεύξης |
| 50Ω RF Μονοακιδωτή Τυπική Σειρά JM | Επιλογή συγκόλλησης και ζεύξης |
| 50Ω RF Μονοακιδωτή Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης και ζεύξης |
| DC Μονοακιδωτή Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονοακιδωτή Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονοακιδωτή Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης με κεφαλή καρφιού |
|
Header Πολλαπλών ακίδων Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Ερμητικών Συνδετήρων Γυαλιού με Μέταλλο, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
