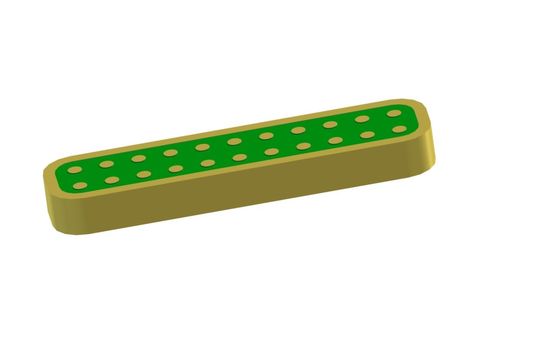

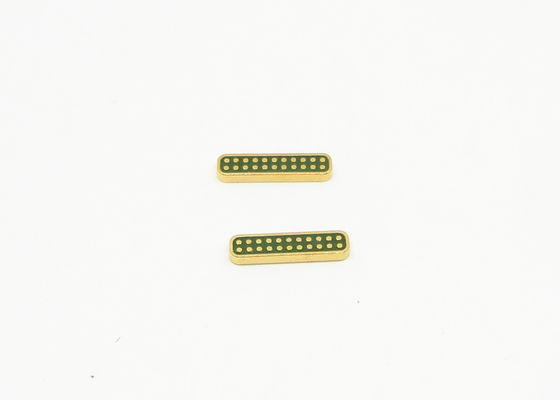

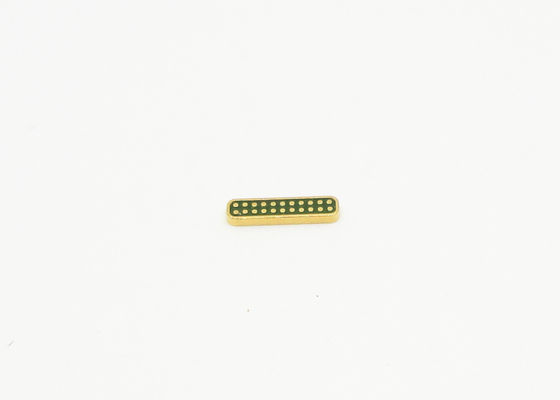

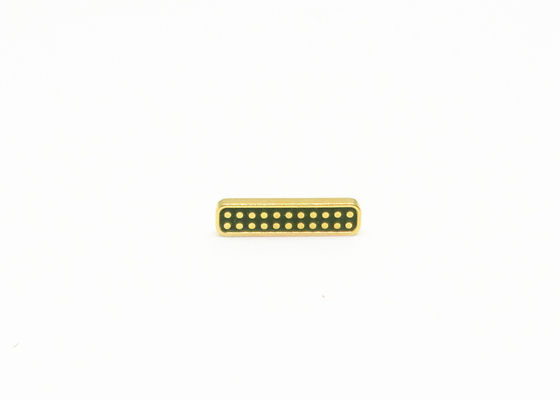

22 ακίδες επιχρυσωμένοι γυάλινοι σύνδεσμοι σφράγισης μετάλλου Ερμητικοί DC Feedthru JMC-1526
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | 22 πινάκια |
|---|---|---|---|
| Υλικό καρφίτσας: | Kovar 4J29 | Υλικό γυαλιού: | 7052,7070, DM308 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| πακέτο: | Επικεφαλίδα πολλαπλών πινών | Ανεξαρτησία: | DC |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 22 ακίδες επιχρυσωμένοι ερμητικοί σύνδεσμοι,Γυάλινη σφράγιση μετάλλου DC Feedthru,JMC-1526 Ερμητικοί σύνδεσμοι σφράγισης |
||
22 ακίδες Επιχρυσωμένο γυαλί σε μεταλλικό ερμητικό σύνδεσμο πολλαπλών ακίδων DC Feedthru
Προδιαγραφή του JMC-1526:
| Όνομα προϊόντος | Ερμητικός σύνδεσμος πολλαπλών ακίδων |
| Αντίσταση | DC |
| Τύπος | 22 ακίδες |
| Σειρές | 2 σειρές |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | / |
| VSWR | / |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥1000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίδες RF/DC Feedthroughs Γυαλιού-σε-Μέταλλο /Σύνδεσμοι Πολλαπλών Ακίδων /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, δορυφόρων, ραντάρ και άλλων σε αεροηλεκτρονική, αεροδιαστημική και αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοακιδωτή Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| 50Ω RF Μονοακιδωτή Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| 50Ω RF Μονοακιδωτή Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και σύνδεσης |
| DC Μονοακιδωτή Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονοακιδωτή Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονοακιδωτή Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και σύνδεσης κεφαλής καρφίτσας |
|
Σύνδεσμος Πολλαπλών Ακίδων Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Συνδετήρων Ερμητικής Σφραγίδας Γυαλιού-σε-Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.
