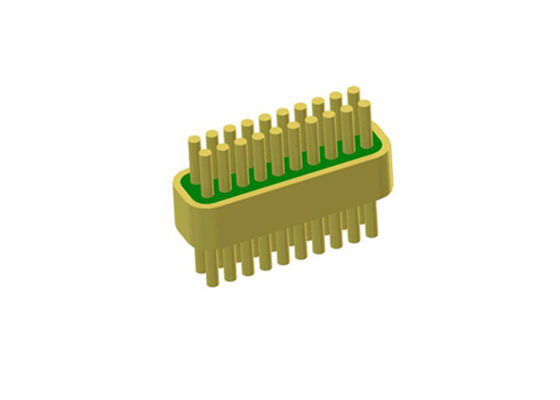

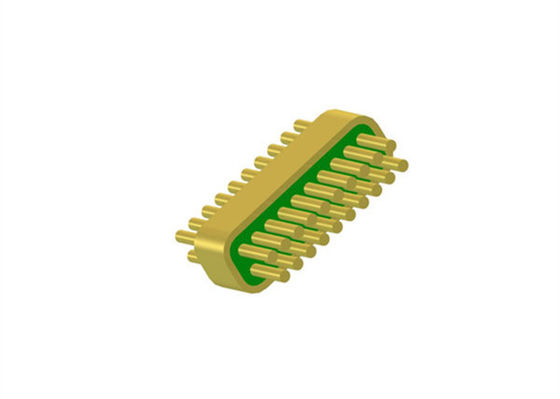

Διάμετρος 0,4 mm 20 καρφίτσες σε 2 σειρές Ερμητική κεφαλίδα με επιφάνεια σύνδεσης χρυσού σύρματος JMC-1718-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 20 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052,7070, DM308 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 0.4 χιλιοστόμετρο 20 πινες Ερμητική κεφαλίδα,2 σειρές συνδετήρα γυαλιού με μέταλλο,Κεφαλίδα συγκόλλησης χρυσού σύρματος |
||
Διάμετρος 0.4mm 20 ακίδες σε 2 σειρές Ερμητικό Header με επιφάνεια συγκόλλησης χρυσού σύρματος
Προδιαγραφή του JMC-1718-JH:
| Όνομα προϊόντος | Ερμητικό Header Πολλαπλών ακίδων τύπου κεφαλής καρφιού |
| Αντίσταση | NA |
| Τύπος | 20 ακίδες |
| Σειρές | 2 σειρές |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
τύπου 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίδες RF/DC Γυαλιού-Μετάλλου /Headers Πολλαπλών ακίδων /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτής. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτές είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης χρυσού σύρματος, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία αεροναυπηγικής, αεροδιαστημικής και αυτοκινητοβιομηχανίας. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρύσωση
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοακιδωτή σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή τυπική σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοακιδωτή μη τυπική σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Μονοακιδωτή σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοακιδωτή μη τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Header Πολλαπλών ακίδων σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδέσεις Ερμητικής Σφράγισης Γυαλιού-Μετάλλου, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
