11 ακίδες Γυαλί σε Μεταλλικό Σφραγισμένοι Συνδετήρες DC Ερμητικό Κεφαλή Χρυσή Συγκόλληση Καλωδίων Επιφανείας JMC-1901T-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 11 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό γυαλιού: | 7052,7070, DM308 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 11 ακίδες Γυαλί σε Μεταλλικούς Συνδετήρες,Ερμητικοί Συνδετήρες Κεφαλής DC,Συνδετήρες Σφράγισης Συγκόλλησης Χρυσού Καλωδίου |
||

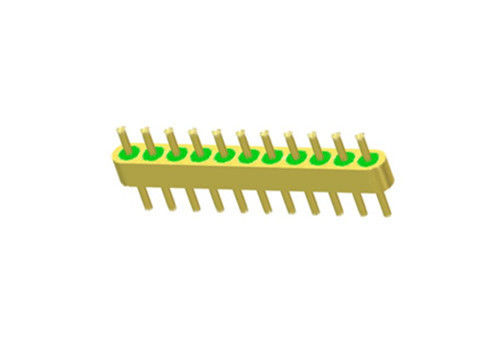

11 Pins Glass To Metal Seal Connectors DC Hermetic Header with Gold Wire Bonding Surface
Προδιαγραφή του JMC-1901T-JH:
| Όνομα προϊόντος | Ερμητικό Ευθεία Κοπή Pin Multi-pin Header |
| Αντίσταση | NA |
| Τύπος | 11 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και πείρου | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | NA |
| VSWR | NA |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίδες Γυαλιού-Μετάλλου RF/DC Feedthroughs /Multi-pin Headers /Συνδετήρας ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε σφραγισμένα εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία στην αεροηλεκτρονική, την αεροδιαστημική και την αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλής απόδοσης κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονο-ακίδων Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονο-ακίδων Σειρά JM Standard | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονο-ακίδων Σειρά JM Μη-Standard | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Μονο-ακίδων Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-ακίδων Σειρά JK Standard | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονο-ακίδων Σειρά JK Μη-Standard | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφίτσας |
|
Multi-pin Header Σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Ερμητικών Συνδετήρων Γυαλιού-Μετάλλου, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
