Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | SSMP, SMPM, μίνι συνδετήρας SMP | Φύλο: | Jack για |
|---|---|---|---|
| Υλικό: | Ορείχαλκος | Επένδυση: | Χρυσός που καλύπτεται |
| Σύνθετη αντίσταση: | 50Ω | Φάσμα συχνότητας: | DC~50GHz |
| Άλλα ονόματα: | Μίνι SMP, SMPM | Ύφος σώματος: | Κατ' ευθείαν |
| Σχήμα: | SSMP-KK85 | ||
| Υψηλό φως: | Βύσμα προσαρμογέα RF Bullet,Υποδοχή προσαρμογέα RF SMP,υποδοχή RF Mini Bullet SMP |
||
Εισαγωγή
Το SSMP είναι ένας μικροσκοπικός συσσωρευτής RF coaxial, ο οποίος έχει τα χαρακτηριστικά μικρού όγκου (σε σύγκριση με το SMP), ελαφρού βάρους, ευρείας ζώνης, κλπ.Εφαρμόστε για τη χρήση ζευγάρι από πλατφόρμα σε πλατφόρμα συνδέσμους για την κατάσταση της εντατικής μονωτικής τοποθέτησης και το βύσμα έχει δύο μορφές διεπαφής με πλήρη αποσύνδεση και unthreaded τρύπα.
| Ηλεκτρικά χαρακτηριστικά | |||||
| Αντίσταση | 50Ω | ||||
| Πεδίο συχνότητας | DC ~ 50GHz | ||||
| Διορισμένη τάση | 170VRMS* | ||||
| Δηλεκτρικά Αντίσταση τάσης | 500VRMS* | ||||
| Αντίσταση μόνωσης | ≥ 2000MΩ | ||||
| Κεντρική αντίσταση | Εξωτερικός αγωγός | Κανονικό ≤ 3,5mΩ, Σφραγισμός ≤ 5mΩ | |||
| Κεντρικός οδηγός | Συνήθως ≤ 8mΩ, σφραγισμός ≤ 30mΩ | ||||
| DC ~ 18GHz | 18 έως 26,5 GHz | 26.5 ~ 40GHz | 40~50GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
Υλικό και μηχανικά χαρακτηριστικά:
Κεντρικός Διευθυντής:
Άντρας:Sn-P Χάλκινο/Κοβάρ, επιχρυσωμένο
Γυναίκα:Βεριλλίμιο χάλκινο, επιχρυσωμένο
Ελαστική επαφή:Βεριλλίλιο χάλκινο χρυσαφένιο
Κεφάλαια και άλλα μεταλλικά μέρη: Χαλκός/Κόβαρ Χρυσόπετρα

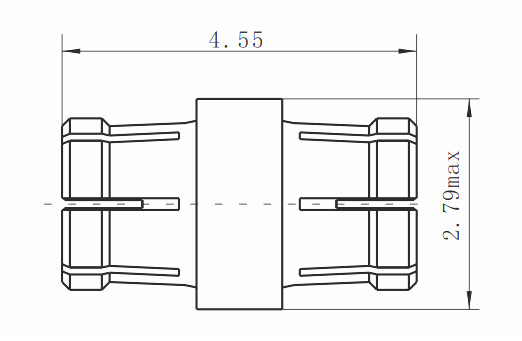

Σχέδιο προϊόντος:
Χαρακτηριστικά:
-Υψηλότερη περιοχή συχνοτήτων στα 50GHz
-Το SMPM (SSMP) είναι ένα υπομικροειδές σύνδεσμο μικροδιασύνδεσης που μπορεί να χρησιμοποιηθεί ευρέως στον τομέα των τηλεπικοινωνιών.
- Η σειρά SMPM περιλαμβάνει τοποθετημένο σε PC, ευθεία και δεξιά γωνία, συνδετήρες καλωδίων 0,047 και τοποθετημένο σε σφραγίδα με σφραγίδα.
-Όλες οι αρσενικές συνδέσεις είναι εφοδιασμένες με πλήρη κωνική ή ομαλή σχεδίαση τρύπας για να ανταποκρίνονται στις προτιμήσεις σας για τη δύναμη διαχωρισμού.
Εφαρμογή:
Υψηλής ποιότητας ειδικά κατασκευασμένα προϊόντα συναρμολόγησης καλωδίων ραδιοσυχνοτήτων για δέκτη ραδιομεταφορέα μικροκυμάτων και χιλιοστών κυμάτων, πηγή κεραίας, διασύνδεση εξαρτημάτων και πολλά άλλα για εργαστήρια δοκιμών και μετρήσεων ραδιοσυχνοτήτων,ανθεκτικό και σχεδιασμένο σύμφωνα με το MIL-STD, αεροδιαστημικής, τηλεπικοινωνιών, σταθερής φάσης, αντιστοίχισης φάσης και καθυστέρησης, εξωτερικού και σκληρού περιβάλλοντος και άλλων εφαρμογών ραδιοσυχνοτήτων.
Συγγενικά προϊόντα:
| Δοκιμαστής RF SSMP από γυναίκα σε γυναίκα | Μέγεθος = 15,55 mm | Διάμετρος = φ2,79 μέγιστο |
| Δοκιμαστής RF SSMP από γυναίκα σε γυναίκα | Μέγεθος = 8,6 mm | Διάμετρος = φ2,79 μέγιστο |
| Δοκιμαστής RF SSMP από γυναίκα σε γυναίκα | Μέγεθος = 23,1 mm | Διάμετρος = φ3.05 |
| Δοκιμαστής RF SSMP από γυναίκα σε γυναίκα | Μέγεθος = 8 mm | Διάμετρος = φ2,79 μέγιστο |
Εργοστάσιο και γραμμή παραγωγής:
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρίσκεται, μπορείτε να τον βρείτε.Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
