SSMA Female Gold Plated Brass RF Coaxial Connector για καλώδιο CXN3506/MF108A
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| Επισημαίνω: | SSMA Female RF Coaxial Connector (Συνδετήρας ομοαξονικού ραδιοκυμάτων),Χρυσό επιχρυσωμένος ραδιοσυχνός κοαξιώδης σύνδεσμος,Ομοαξονικός συνδετήρας ορείχαλκου RF |
||

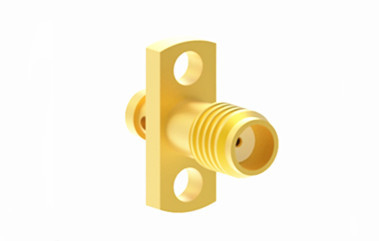

SSMA Θηλυκός Επιχρυσωμένος Ορειχάλκινος Ομοαξονικός Συνδετήρας RF για Καλώδιο CXN3506/MF108A
Η σειρά SSMA RF ομοαξονικών συνδετήρων είναι ένα μικρογραφημένο παράγωγο του συνδετήρα SMA, που διακρίνεται από το συμπαγές του μέγεθος, το ευρύ φάσμα συχνοτήτων και την υψηλή αξιοπιστία. Έχει εκτεταμένη εφαρμογή σε τομείς όπως η αεροπορία, η αεροδιαστημική και οι μικροκυματικές επικοινωνίες, μεταξύ άλλων.

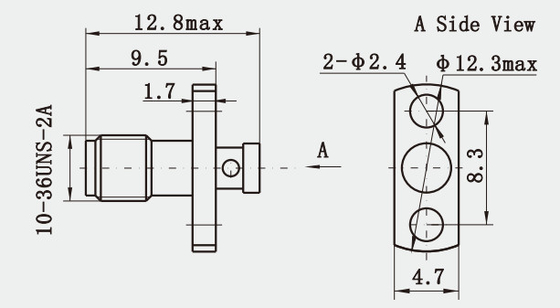

Σχέδιο περιγράμματος:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
Προδιαγραφές των SSMA Rf Συνδετήρων:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρονικά και Υλικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος συχνοτήτων | DC~18GHz | |
| Ονομαστική τάση | 250 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| Διηλεκτρική αντοχή τάσης | 750 VRMS (Μέγιστο επίπεδο θάλασσας) | |
| VSWR | ≤1.3 | |
| Αντίσταση μόνωσης | ≥5000MΩ | |
| Κεντρικός αγωγός | Αρσενικό | Ορείχαλκος επιχρυσωμένος |
| Θηλυκό | Χαλκός βηρυλλίου επιχρυσωμένος | |
| Κέλυφος και άλλα μεταλλικά μέρη | Ορείχαλκος επιχρυσωμένος | |
| Ανοξείδωτο ατσάλι παθητικοποιημένο | ||
| Θήκη καλωδίου | Ορείχαλκος επιχρωμιωμένος | |
| Μονωτήρας | PTFE | |
| Δακτύλιος στεγανοποίησης | Σιλικονούχο καουτσούκ | |
| Ροπή σύζευξης | 0.79 -1.13 N.m | |
Βασικά Χαρακτηριστικά:
1. Καλή Ηλεκτρική Απόδοση: Διαθέτουν χαμηλή απώλεια επιστροφής και χαμηλή απώλεια εισαγωγής, εξασφαλίζοντας καθαρή μετάδοση σήματος.
2. Φυσικό Μέγεθος: Οι συνδετήρες SSMA είναι μικροί σε μέγεθος, διευκολύνοντας τη χρήση τους σε συμπαγή σχέδια.
3. Συμβατότητα: Οι συνδετήρες SSMA χρησιμοποιούνται συνήθως με ομοαξονικά καλώδια 50 ohm και μπορούν να είναι συμβατοί με άλλους τύπους μικρών συνδετήρων RF.
Εφαρμογή:
1. Μικροκυματικές Επικοινωνίες: Σε μικροκυματικές συνδέσεις και ασύρματη υποδομή, οι συνδετήρες SSMA χρησιμοποιούνται για τη σύνδεση εξαρτημάτων που στέλνουν και λαμβάνουν σήματα.
2. Συστήματα οργάνων και ελέγχου: Αισθητήρες και ενεργοποιητές που χρησιμοποιούνται στον βιομηχανικό αυτοματισμό και τον έλεγχο διεργασιών μπορεί να χρησιμοποιούν συνδετήρες SSMA.
3. Εφαρμογές GPS: Οι συνδέσεις κεραίας σε συσκευές Global Positioning System (GPS) χρησιμοποιούν συχνά συνδετήρες SSMA.
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Μετατροπείς Συνδετήρων SSMA, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
