SMA Γυναικεία ασημένια αεροδιαστημική RF κοαξιώδης σύνδεσμος με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | SMA RF ομοαξονικό Conector | ΠΑΡΑΡΤΗΣΗ: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Γυναικεία | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Όνομα προϊόντος: | Ομοαξονικός συνδετήρας SMA RF | ||
| Επισημαίνω: | SMA Θηλυκός Ομοαξονικός Συνδετήρας Ορείχαλκου,Ομοαξονικός σύνδεσμος αεροδιαστημικής ποιότητας,Μικροταινία RF σύνδεσμος SMA |
||

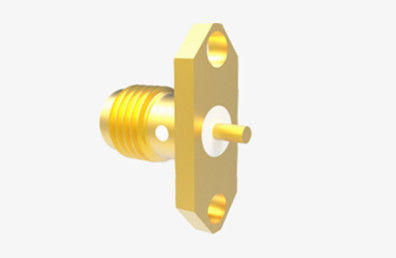

Θηλυκός σύνδεσμος ομοαξονικού RF από ορείχαλκο αεροδιαστημικής ποιότητας SMA με Microstrip
Η σειρά SMA συνδέσμων ομοαξονικού RF είναι γνωστή για τη συμπαγή της κατασκευή και τις δυνατότητες υψηλής συχνότητας, λειτουργώντας αποτελεσματικά έως τα 18GHz. Προσφέρουν πολυάριθμα οφέλη, συμπεριλαμβανομένου του μικρού μεγέθους, του ευρέος εύρους ζώνης, της εξαιρετικής μηχανικής και ηλεκτρικής απόδοσης και των αξιόπιστων συνδέσεων. Αυτά τα χαρακτηριστικά τα έχουν καταστήσει έναν από τους πιο δημοφιλείς τύπους συνδέσμων ομοαξονικού RF. Χρησιμοποιούνται εκτενώς σε βιομηχανίες όπως η αεροδιαστημική, η ναυτιλία και διάφορους άλλους τομείς.
Προδιαγραφή:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | 0.3ZHz-18GHz | ||
| Τάση αντοχής διηλεκτρικών | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥5000MΩ(DC:500V) | ||
| Αντίσταση κέντρου | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Στερέωση της κεντρικής επαφής | ≥26.7 | ||
| Αντοχή | 500 φορές | ||
| Διατήρηση καλωδίου | Ελάχιστη δύναμη διατήρησης καλωδίου | ||
| Θερμοκρασία | -55°C~+125°C | ||
Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
1. Υψηλή Αξιοπιστία: - Σταθερή λειτουργία υπό ακραίες θερμοκρασίες, υγρασία, δονήσεις, κρούσεις και άλλα σκληρά περιβάλλοντα διασφαλίζει ότι ο σύνδεσμος μπορεί ακόμα να διατηρήσει καλή απόδοση σύνδεσης υπό τις σύνθετες συνθήκες των διαστημοπλοίων στο διάστημα. Για παράδειγμα, ορισμένοι σύνδεσμοι SMA αεροδιαστημικής ποιότητας μπορούν να αντέξουν θερμοκρασίες που κυμαίνονται από -55°C έως 125°C και μπορούν να αντέξουν υψηλές επιταχύνσεις και ισχυρές δονήσεις. - Καλή αντοχή στη διάβρωση για αντιμετώπιση διαβρωτικών ουσιών ή περιβαλλόντων που μπορεί να υπάρχουν στο διάστημα, παρατείνοντας τη διάρκεια ζωής των συνδέσμων.
2. Ελαφρύς σχεδιασμός: - Στην προϋπόθεση της κάλυψης των απαιτήσεων απόδοσης, το βάρος του συνδέσμου μειώνεται όσο το δυνατόν περισσότερο για να μειωθεί το συνολικό βάρος του διαστημοπλοίου και να βελτιωθεί η αποδοτικότητα εκτόξευσης και η λειτουργική απόδοση του διαστημοπλοίου. Για παράδειγμα, υιοθέτηση ελαφρών υλικών ή βελτιστοποίηση του δομικού σχεδιασμού για την επίτευξη ελαφρότητας.
Εφαρμογή:
1. Σύστημα επικοινωνιών διαστημοπλοίων:
Σύνδεση μετάδοσης σήματος: Στο σύστημα επικοινωνιών δορυφόρων και άλλων διαστημοπλοίων, οι σύνδεσμοι SMA χρησιμοποιούνται για τη σύνδεση διαφόρων καλωδίων και εξοπλισμού RF για να διασφαλιστεί η σταθερή μετάδοση σήματος. Για παράδειγμα, στον σύνδεσμο επικοινωνίας μεταξύ δορυφόρων και επίγειων σταθμών, οι σύνδεσμοι SMA συνδέουν βασικό εξοπλισμό όπως μονάδες πομποδεκτών RF, φίλτρα και ενισχυτές για να διασφαλίσουν την κανονική επικοινωνία.
2. Σύνδεση συστήματος κεραίας: Το σύστημα κεραίας του διαστημοπλοίου πρέπει να συνδεθεί με τον εσωτερικό εξοπλισμό επεξεργασίας σήματος RF. Οι σύνδεσμοι SMA μπορούν να παρέχουν αξιόπιστες συνδέσεις για να διασφαλίσουν ότι τα σήματα που λαμβάνονται από την κεραία μπορούν να μεταδοθούν με ακρίβεια στα επόμενα κυκλώματα επεξεργασίας.
Κατάλογος προϊόντων:
Σειρά 1.85
Σειρά 2.4 Σειρά SMPM
Σειρά 2.92 Σειρά SMPM
Σειρά SMP Σειρά SMPM
Προϊόντα γυάλινων μονωτήρων
Προσαρμογέας κυματοδηγού ομοαξονικού
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Σύνδεσμος SMA
, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
