Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

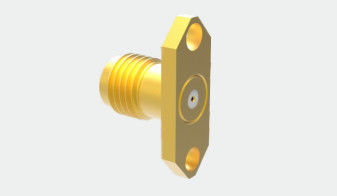

| Ονομασία του προϊόντος: | SMA RF ομοαξονικό Conector | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Γυναικεία | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Επισημαίνω: | Ραδιοφωνικός συνεκτικός σύνδεσμος από χαλκό SMA,Χρυσό επιχρυσωμένος σύνδεσμος από χαλκό SMA |
||
Η σειρά SMA RF ομοαξονικών συνδέσμων είναι γνωστή για την συμπαγή σχεδίαση και τις υψηλής συχνότητας επιδόσεις τους, λειτουργώντας αποτελεσματικά έως και 18GHz.με μικρό παράγοντα μορφήςΤα χαρακτηριστικά αυτά τα έχουν καθιερώσει ως έναν από τους πιο συχνά χρησιμοποιούμενους τύπους RF ομοαξονικών συνδέσεων.Χρησιμοποιούνται ευρέως σε τομείς όπως η αεροδιαστημική, θαλάσσια και πολλούς άλλους τομείς.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Πεδίο συχνότητας | 0.3ZHz-18GHz | ||
| Δηλεκτρικά Αντίσταση τάσης | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥ 5000MΩ ((DC:500V) | ||
| Κεντρική αντίσταση | Κεντρικός διευθυντής | ≤ 3,0mΩ | |
| Εξωτερικός αγωγός | ≤ 2,0mΩ | ||
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Εγκατάσταση της κεντρικής επαφής | ≥ 26.7 | ||
| Δυνατότητα | 500 φορές. | ||
| Διατήρηση καλωδίων | Ελάχιστη δύναμη συγκράτησης καλωδίων | ||
| Θερμοκρασία | -55°C~+125°C | ||
Σχεδιασμός:(μμ)
Χαρακτηριστικά:
1- ακριβής μηχανική δομή: - ο ακριβής δομικός σχεδιασμός εξασφαλίζει ότι η συσσωματωμένη σύνδεση του συνδέσμου είναι σφιχτή και αξιόπιστη, αποτρέποντας την χαλάρωση υπό συνθήκες δονήσεων ή συγκρούσεων.Εν τω μεταξύ- με μια ορισμένη μηχανική αντοχή,μπορούν να αντέξουν τη μηχανική πίεση κατά την εγκατάσταση και τη χρήση και δεν είναι εύκολα κατεστραμμένα.
2- αυστηρός έλεγχος ποιότητας και επιθεώρηση: - η διαδικασία παραγωγής ακολουθεί ένα αυστηρό σύστημα διαχείρισης ποιότητας,και κάθε στάδιο παραγωγής ελέγχεται και ελέγχεται αυστηρά για να εξασφαλίζεται ότι η ποιότητα και η απόδοση των προϊόντων πληρούν τα αεροδιαστημικά πρότυπαΓια παράδειγμα, οι ηλεκτρικές και μηχανικές επιδόσεις και η προσαρμοστικότητα των συνδέσεων στο περιβάλλον θα δοκιμαστούν και θα επαληθευτούν διεξοδικά.όπως δοκιμή κύκλου θερμοκρασίας, δοκιμή θερμικού κενού, δοκιμή δονήσεων, δοκιμή μηχανικού σοκ κλπ., θα διεξαχθεί πριν από την έξοδο από το εργοστάσιο για να προσομοιώσει το περιβάλλον του διαστήματος για την αξιολόγηση των συνδέσεων.
Εφαρμογή:
1Διάστης αποστολές ανιχνευτών:
Εσωτερική σύνδεση του ανιχνευτή: σε ανιχνευτές του βαθύν διαστήματος, οι συνδετήρες SMA μπορούν να χρησιμοποιηθούν για τη σύνδεση του εσωτερικού εξοπλισμού επικοινωνίας του ανιχνευτή, επιστημονικών οργάνων κ.λπ.,να προσαρμόζεται σε διάφορες σκληρές συνθήκες στο διαστημικό περιβάλλον, όπως υψηλές και χαμηλές αλλαγές θερμοκρασίας, κενό περιβάλλον, ακτινοβολία κλπ.
Σύνδεση επικοινωνίας με τη Γη: ο ανιχνευτής πρέπει να επικοινωνήσει με τη Γη,και ο σύνδεσμος SMA παίζει βασικό ρόλο στο υποσύστημα επικοινωνίας του ανιχνευτή για να διασφαλίσει ότι ο ανιχνευτής μπορεί να μεταδώσει τα συλλεγόμενα δεδομένα πίσω στη Γη εγκαίρως.
2Εμπορικό Διαστημικό Πεδίο:
Δορυφορικό Διαδίκτυο: Στα εμπορικά δορυφορικά προγράμματα Διαδικτύου, χρειάζεται να αναπτυχθεί ένας μεγάλος αριθμός δορυφόρων στο διάστημα,Οι σύνδεσμοι SMA χρησιμοποιούνται για συνδέσεις επικοινωνίας μεταξύ δορυφόρων και μεταξύ δορυφόρων και επίγειων πύλη για την υποστήριξη της υψηλής ταχύτητας μετάδοσης δεδομένων.
Διαστημικές τουριστικές εγκαταστάσεις: Σε μελλοντικές εγκαταστάσεις που σχετίζονται με τον διαστημικό τουρισμό,όπως τα συστήματα επικοινωνίας και ψυχαγωγίας στο εσωτερικό της διαστημικής κάψουλας μπορεί επίσης να χρειαστεί να χρησιμοποιήσουν συνδέσμους SMA για τη σύνδεση σχετικού εξοπλισμού RF.
Καταλόγος προϊόντων:
1.85 σειράς
2.4σειρά
2.92σειρά
SMAσειρά
Σειρά SMP
Σειρά SMPM
Προϊόντα μονωτικών υαλοπίνακα
Συγκεντρωτικός προσαρμογός κυματοδρόμου
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣύνδεσμος SMA, αν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, επικοινωνήστε μαζί μας με τα στοιχεία σας.
