Εφαρμογή Αεροδιαστημικής SMA Ορείχαλκος Επιχρυσωμένος Θηλυκός Ομοαξονικός Συνδετήρας RF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | SMA RF ομοαξονικό Conector | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Γυναικεία | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Όνομα προϊόντος: | Ομοαξονικός συνδετήρας SMA RF | ||
| Επισημαίνω: | SMA ορείχαλκος επιχρυσωμένος συνδετήρας,Θηλυκός ομοαξονικός συνδετήρας RF,αεροδιαστημικός σύνδεσμος RF |
||

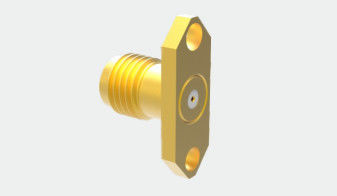

Σύνδεση RF ομοαξονικού θηλυκού βύσματος SMA από ορείχαλκο επιχρυσωμένο για αεροδιαστημική εφαρμογή
Η σειρά SMA των ομοαξονικών συνδετήρων RF γιορτάζεται για τον συμπαγή σχεδιασμό και την απόδοσή της σε υψηλές συχνότητες, λειτουργώντας αποτελεσματικά έως και 18GHz. Παρέχουν μια σειρά από πλεονεκτήματα, όπως μικρό μέγεθος, εκτεταμένο εύρος ζώνης, ανώτερες μηχανικές και ηλεκτρικές ιδιότητες και αξιόπιστη συνδεσιμότητα. Αυτά τα χαρακτηριστικά τα έχουν καθιερώσει ως έναν από τους πιο συνηθισμένους τύπους ομοαξονικών συνδετήρων RF. Χρησιμοποιούνται ευρέως σε τομείς όπως η αεροδιαστημική, η ναυτιλία και πολλοί άλλοι τομείς.
Προδιαγραφή:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | 0.3ZHz-18GHz | ||
| Τάση-αντίσταση διηλεκτρικών | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥5000MΩ(DC:500V) | ||
| Αντίσταση κέντρου | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Στερέωση του κεντρικού επαφέα | ≥26.7 | ||
| Αντοχή | 500 φορές | ||
| Διατήρηση καλωδίου | Ελάχιστη δύναμη συγκράτησης καλωδίου | ||
| Θερμοκρασία | -55°C~+125°C | ||

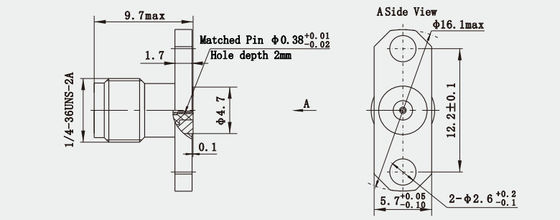

Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
1. Ακριβής Μηχανική Δομή: - Ο ακριβής δομικός σχεδιασμός διασφαλίζει ότι η σπειροειδής σύνδεση του συνδετήρα είναι σφιχτή και αξιόπιστη, αποτρέποντας τη χαλάρωση υπό συνθήκες δόνησης ή κραδασμών. Εν τω μεταξύ, οι ακίδες και οι υποδοχές του συνδετήρα κατεργάζονται με υψηλή ακρίβεια για να διασφαλιστεί καλή ηλεκτρική επαφή. - Με ορισμένη μηχανική αντοχή, μπορούν να αντέξουν τη μηχανική καταπόνηση κατά την εγκατάσταση και τη χρήση και δεν καταστρέφονται εύκολα.
2. Αυστηρός Έλεγχος Ποιότητας και Επιθεώρηση: - Η διαδικασία παραγωγής ακολουθεί ένα αυστηρό σύστημα διαχείρισης ποιότητας και κάθε βήμα παραγωγής ελέγχεται και ελέγχεται αυστηρά για να διασφαλιστεί ότι η ποιότητα και η απόδοση των προϊόντων πληρούν τα αεροδιαστημικά πρότυπα. Για παράδειγμα, οι ηλεκτρικές επιδόσεις, οι μηχανικές επιδόσεις και η περιβαλλοντική προσαρμοστικότητα των συνδετήρων θα ελεγχθούν και θα επαληθευτούν διεξοδικά. - Μια σειρά από δοκιμές αξιοπιστίας, όπως δοκιμή κυκλικής θερμοκρασίας, δοκιμή θερμικού κενού, δοκιμή δόνησης, δοκιμή μηχανικού σοκ κ.λπ., θα πραγματοποιηθούν πριν φύγουν από το εργοστάσιο για να προσομοιωθεί το διαστημικό περιβάλλον για την αξιολόγηση των συνδετήρων.
Εφαρμογή:
1. Αποστολές διαστημικών ανιχνευτών:
Εσωτερική σύνδεση ανιχνευτή: σε ανιχνευτές βαθύ διαστήματος, οι συνδετήρες SMA μπορούν να χρησιμοποιηθούν για τη σύνδεση του εσωτερικού εξοπλισμού επικοινωνίας του ανιχνευτή, επιστημονικών οργάνων κ.λπ., για να προσαρμοστούν σε διάφορες σκληρές συνθήκες του διαστημικού περιβάλλοντος, όπως αλλαγές υψηλής και χαμηλής θερμοκρασίας, περιβάλλον κενού, ακτινοβολία και ούτω καθεξής.
Επικοινωνία με τη Γη: ο ανιχνευτής χρειάζεται να επικοινωνεί με τη Γη, και ο συνδετήρας SMA παίζει βασικό ρόλο στο υποσύστημα επικοινωνίας του ανιχνευτή για να διασφαλίσει ότι ο ανιχνευτής μπορεί να μεταδώσει τα συλλεχθέντα δεδομένα πίσω στη Γη εγκαίρως.
2. Εμπορικός Διαστημικός Τομέας:
Δορυφορικό Διαδίκτυο: Σε εμπορικά έργα δορυφορικού διαδικτύου, ένας μεγάλος αριθμός δορυφόρων πρέπει να αναπτυχθεί στο διάστημα, οι συνδετήρες SMA χρησιμοποιούνται για συνδέσεις επικοινωνίας μεταξύ δορυφόρων και μεταξύ δορυφόρων και επίγειων πυλών για την υποστήριξη μετάδοσης δεδομένων υψηλής ταχύτητας.
Εγκαταστάσεις Διαστημικού Τουρισμού: Σε μελλοντικές εγκαταστάσεις σχετικές με το διαστημικό τουρισμό, όπως συστήματα επικοινωνίας και ψυχαγωγίας εντός της διαστημικής κάψουλας μπορεί επίσης να χρειαστεί να χρησιμοποιηθούν συνδετήρες SMA για τη σύνδεση σχετικού εξοπλισμού RF.
Κατάλογος Προϊόντων:
Σειρά 1.85
Σειρά 2.4 Σειρά SMPM
Σειρά 2.92 Σειρά SMPM
Σειρά SMP Σειρά SMPM
Προϊόντα Γυάλινων Μονωτών
Προσαρμογέας Κυματοδηγού Ομοαξονικού
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Συνδετήρα SMA
, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
