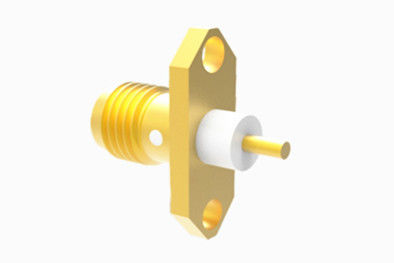

Ορείχαλκος SMA Αεροδιαστημικής Βαθμού Βηρυλλίου Χαλκού Θηλυκός Ομοαξονικός Συνδετήρας RF
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία του προϊόντος: | SMA RF ομοαξονικό Conector | Επικάλυψη: | Χρυσόπετρα |
|---|---|---|---|
| Φύλο: | Γυναικεία | Αντίσταση: | 50Ω |
| Συχνότητα: | DC ~ 18GHz | Ζωή: | 500 κύκλοι |
| Εφαρμογή: | Επικοινωνία | Υλικό: | Άλλες χημικές ουσίες |
| Όνομα προϊόντος: | Ομοαξονικός συνδετήρας SMA RF | ||
| Επισημαίνω: | Ορείχαλκος SMA Θηλυκός Συνδετήρας RF,Βηρύλλιο Χαλκός Αεροδιαστημικός Συνδετήρας RF,Θηλυκός ομοαξονικός συνδετήρας RF |
||
Σύνδεσμος Ομοαξονικού RF SMA Βαθμού Αεροδιαστημικής από Βηρύλλιο-Χαλκό
Η σειρά SMA των ομοαξονικών συνδέσμων RF είναι γνωστή για το συμπαγές μέγεθος και την εξαιρετική της απόδοση σε υψηλές συχνότητες, λειτουργώντας αποτελεσματικά έως τα 18GHz. Προσφέρουν πολυάριθμα οφέλη, συμπεριλαμβανομένου ενός μικρού παράγοντα μορφής, ευρέος εύρους ζώνης, εξαιρετικών μηχανικών και ηλεκτρικών χαρακτηριστικών και αξιόπιστης συνδεσιμότητας. Αυτά τα χαρακτηριστικά τα έχουν καταστήσει έναν από τους πιο συχνά χρησιμοποιούμενους τύπους ομοαξονικών συνδέσμων RF. Βρίσκουν εκτεταμένες εφαρμογές σε βιομηχανίες όπως η αεροδιαστημική, η ναυτιλία και πολλές άλλες.
Προδιαγραφή:
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | |||
| Αντίσταση | 50Ω | ||
| Εύρος Συχνοτήτων | 0.3ZHz-18GHz | ||
| Τάση-αντίσταση διηλεκτρικών | 1000VRMS | ||
| Αντίσταση μόνωσης | ≥5000MΩ(DC:500V) | ||
| Αντίσταση κέντρου | Κεντρικός αγωγός | ≤3.0mΩ | |
| Εξωτερικός αγωγός | ≤2.0mΩ | ||
| Υλικά & Μηχανικά Χαρακτηριστικά | |||
| Στερέωση κεντρικής επαφής | ≥26.7 | ||
| Αντοχή | 500 φορές | ||
| Διατήρηση καλωδίου | Ελάχιστη δύναμη διατήρησης καλωδίου | ||
| Θερμοκρασία | -55°C~+125°C | ||

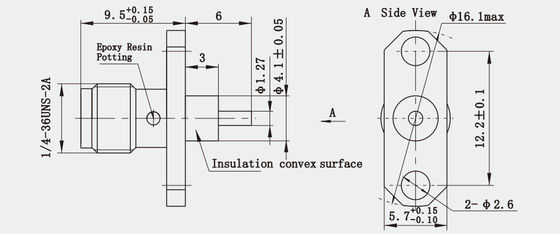

Σχέδιο Περιγράμματος:(mm)
Χαρακτηριστικά:
- Υψηλή Αξιοπιστία: Οι ομοαξονικοί σύνδεσμοι RF αεροδιαστημικής πρέπει να πληρούν αυστηρές περιβαλλοντικές απαιτήσεις όπως χαμηλή θερμοκρασία, υψηλή θερμοκρασία, κενό, ακτινοβολία κ.λπ.. Αυτοί οι σύνδεσμοι πρέπει να μπορούν να αντέχουν σε ακραίες αλλαγές θερμοκρασίας και περιβάλλοντα κενού, διατηρώντας παράλληλα σταθερή απόδοση σε ισχυρά περιβάλλοντα ακτινοβολίας.
- Υψηλή απόδοση: Οι ομοαξονικοί σύνδεσμοι RF αεροδιαστημικής βαθμού συνήθως έχουν εξαιρετικές μηχανικές, ηλεκτρικές και περιβαλλοντικές ιδιότητες. Αυτό σημαίνει ότι διατηρούν καλή ακεραιότητα σήματος και χαμηλή απώλεια σε μεταδόσεις υψηλής συχνότητας.
- Σχεδιασμός Ακριβείας: Ο σχεδιασμός των ομοαξονικών συνδέσμων RF αεροδιαστημικής απαιτεί την εξέταση διαφόρων παραγόντων, συμπεριλαμβανομένου του δομικού σχεδιασμού, του σχεδιασμού αξιοπιστίας και της διαδικασίας υλοποίησης. Για παράδειγμα, για να βελτιωθεί η εγγενής του αξιοπιστία, ο σχεδιασμός θα λάβει μέτρα από τον θερμικό σχεδιασμό, την πρόληψη διάβρωσης, τον σχεδιασμό γήρανσης.
Εφαρμογή:
- Συστήματα επικοινωνιών: Τα αεροσκάφη απαιτούν μετάδοση δεδομένων σε πραγματικό χρόνο με επίγειους σταθμούς, κάτι που απαιτεί συνδέσμους που μπορούν να διατηρήσουν σταθερή μετάδοση σήματος σε ακραία περιβάλλοντα. Οι ομοαξονικοί σύνδεσμοι RF αεροδιαστημικής βαθμού διασφαλίζουν την ακεραιότητα του σήματος και τη χαμηλή απώλεια, τα οποία είναι κρίσιμα για τη διατήρηση των επικοινωνιών των διαστημοπλοίων.
- Συστήματα πλοήγησης: Τα συστήματα εντοπισμού θέσης και πλοήγησης των διαστημοπλοίων απαιτούν ακραία ακρίβεια, και οποιαδήποτε μικρή παρεμβολή σήματος μπορεί να οδηγήσει σε σφάλματα πλοήγησης. Οι ομοαξονικοί σύνδεσμοι RF αεροδιαστημικής βαθμού βοηθούν στην ελαχιστοποίηση της παρεμβολής σήματος και στη βελτίωση της ακρίβειας των συστημάτων πλοήγησης μέσω της ανώτερης ηλεκτρικής τους απόδοσης.
Κατάλογος Προϊόντων:
Σειρά 1.85
Σειρά 2.4 Σειρά SMPM
Σειρά 2.92 Σειρά SMPM
Σειρά SMP Σειρά SMPM
Προϊόντα Γυάλινου Μονωτή
Προσαρμογέας Ομοαξονικού Κυματοδηγού
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους
Σύνδεσμος SMA
, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
