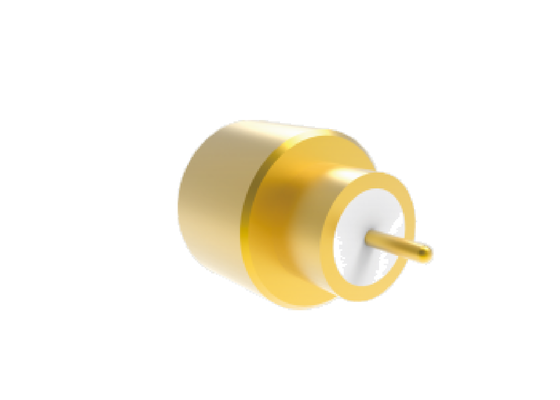

50Ω 40 GHz Ερμητικά σφραγισμένο βύσμα SMPM Full Detent για συγκόλληση PCB με πείρο OD 2,18mm Aerospace RF Connectors με χαμηλή απώλεια εισαγωγής
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές SMPM PCB Aerospace RF | Μοντέλο: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 00,3 MHz-40 GHz | Αντίσταση: | 50Ω |
| DWV: | 500V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | ≤8mΩ; Κράμα Kavar, επίχρυσο | Εξωτερικός Αγωγός: | ≤3,5 mΩ; Κράμα Kavar, επίχρυσο |
| Απομονωτήρας: | Άχρωμο διαφανές γυαλί | VSWR: | ≤1.4 |
| Απώλεια εισαγωγής: | ≤0,4dB | Ποσοστό διαρροής: | ≤1,01325×10-3Pa·cm3/s |
| Θερμοκρασία: | -55°C ~125°C | Αντοχή: | 500 Κύκλοι |
| Επισημαίνω: | 40GHz SMPM RF συνδετήρας,Hermetically σφραγισμένο PCB σύνδεσης συγκόλλησης,Aerospace RF συνδετήρα με χαμηλή απώλεια εισαγωγής |
||
50Ω 40GHz Ερμητικά Σφραγισμένο SMPM Βύσμα Πλήρους Ασφάλισης για Συγκόλληση PCB με Πείρο OD 2.18mm RF Συνδέκτες Αεροδιαστημικής με Χαμηλή Απώλεια Εισαγωγής
Ο RF Συνδέκτης Αεροδιαστημικής SMPM είναι ένας υπομικροσκοπικός ομοαξονικός RF συνδέκτης push-on. Διαθέτει συμπαγές μέγεθος (μικρότερο από τη σειρά SMP), χαμηλό βάρος και ευρύ εύρος συχνοτήτων λειτουργίας, με μέγιστη συχνότητα λειτουργίας έως 50 GHz.Ο αρσενικός σύνδεσμος είναι διαθέσιμος σε δύο τύπους διεπαφής: πλήρης ασφάλιση και λεία οπή. Η διασύνδεσή του με τυφλή σύζευξη επιτρέπει αξονική και ακτινική πλεύση της δομής σύζευξης.Είναι κατάλληλος για μετάδοση σήματος RF και μικροκυμάτων, καθώς και για εφαρμογές πυκνής αρθρωτής τοποθέτησης, και χρησιμοποιείται ευρέως σε οχήματα, πλοία και δορυφόρους.
Χαρακτηριστικά Σχεδιασμού SMPM RF Συνδεκτών Αεροδιαστημικής
- Συμπαγής σχεδιασμός
- Λειτουργία εύρους συχνοτήτων έως 40GHz
- Στιβαρή κατασκευή για αξιοπιστία
- Διαθέσιμο σε πολλαπλές διαμορφώσεις: ευθεία, ορθή γωνία, bulkhead, επιλογές τοποθέτησης PCB και φλάντζας
- Χαμηλό VSWR & απώλεια εισαγωγής
Διεπαφή RF Συνδεκτών Αεροδιαστημικής SMPM
50Ω 40GHz Ερμητικά Σφραγισμένο SMPM Βύσμα Πλήρους Ασφάλισης για Συγκόλληση PCB με Πείρο OD 2.18mm RF Συνδέκτες Αεροδιαστημικής με Χαμηλή Απώλεια Εισαγωγής
Αριθμός Μοντέλου: SMPM(MB)-JHD186-F
Παρόμοιο Ερμητικά Σφραγισμένο SMPM Πλήρους Ασφάλισης Αριθμός Μοντέλου: SMPM(1.7)(MB)-JHD303-F
Σημείωση: Παρακαλούμε επικοινωνήστε ελεύθερα με τις πωλήσεις για λεπτομερές φύλλο δεδομένων.
Σημείωση: Παρακαλούμε ελέγξτε τον κατάλογό μας για περισσότερα παρόμοια μοντέλα σύμφωνα με την εφαρμογή σας.
Εφαρμογές RF Συνδεκτών Αεροδιαστημικής
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Συστήματα αεροδιαστημικής και αεροπορίας
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνιών
- Όργανα μέτρησης
- Ηλεκτρονικές εφαρμογές
Συσκευασία & Αποστολή
Κάθε RF συνδέτης αεροδιαστημικής SMPM πλήρους ασφάλισης συσκευάζεται προσεκτικά για να διασφαλιστεί η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για άμεση παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
