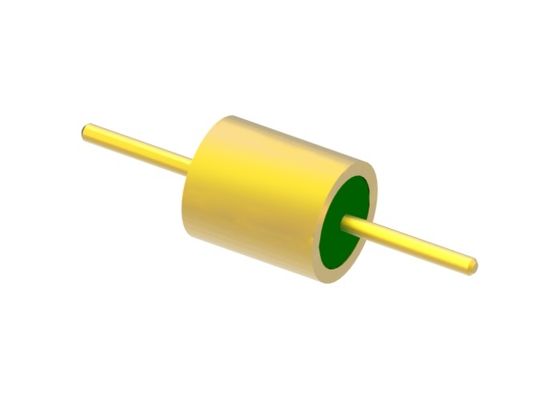

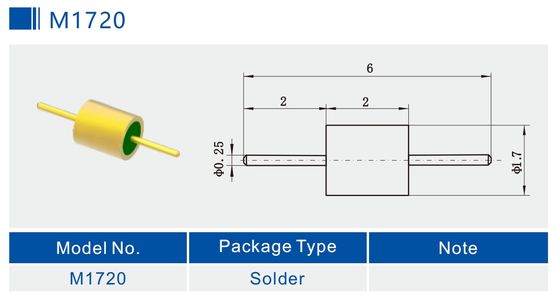

1 Pin Ερμητικό 50 Ohm Γυάλινη Σφράγιση σε Μεταλλικό Σύνδεσμο RF Feedthrough για Προσαρμοσμένες Συσκευασίες M1720
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Μεμονωμένος καρφίτσα |
|---|---|---|---|
| Υλικό καρφίτσας: | Kovar 4J29 | Υλικό γυαλιού: | 7052,7070, DM308 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| πακέτο: | Γυαλί σε μεταλλικές σφραγίδες | Ανεξαρτησία: | RF 50 ohm |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 1 Pin Ερμητικό RF Feedthrough,50 Ohm Γυαλί σε Μεταλλικό Σφραγιστικό Συνδετήρας,RF Feedthrough για Προσαρμοσμένες Συσκευασίες |
||
Μονοπινικός Ερμητικός Σφραγισμένος 50 Ohm Γυάλινος σε Μεταλλικό Σφραγιστικό για Προσαρμοσμένες Συσκευασίες
Προδιαγραφή του JM5065:
| Όνομα προϊόντος | Ερμητικά Σφραγισμένα Γυάλινα σε Μεταλλικά Σφραγιστικά |
| Αντίσταση | 50 Ohm RF |
| Τύπος | 1 ακίδα |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | DC-18GHz |
| VSWR | 1.35 |
| Τάση αντοχής | ≥500V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικά Σφραγισμένα Γυάλινα σε Μεταλλικά RF/DC Σφραγιστικά /Πολυ-ακιδωτές Κεφαλές /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανότητας αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανωτικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με χρυσό σύρμα, συγκόλληση και ζεύξη κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με χρυσό σύρμα, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικές συσκευασίες, δορυφόρους, ραντάρ και άλλα πεδία στην αεροηλεκτρονική, την αεροδιαστημική και την αυτοκινητοβιομηχανία. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρυσωμένο
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοπινική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοπινική Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| 50Ω RF Μονοπινική Μη Τυπική Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης |
| DC Μονοπινική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοπινική Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονοπινική Μη Τυπική Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Πολυ-ακιδωτή Κεφαλή Σειρά JMC
|
1-9 ακίδες με 1-3 σειρές επιλογής |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδέσμων Ερμητικών Σφραγιστικών Γυάλινων σε Μεταλλικά, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειές σας.
