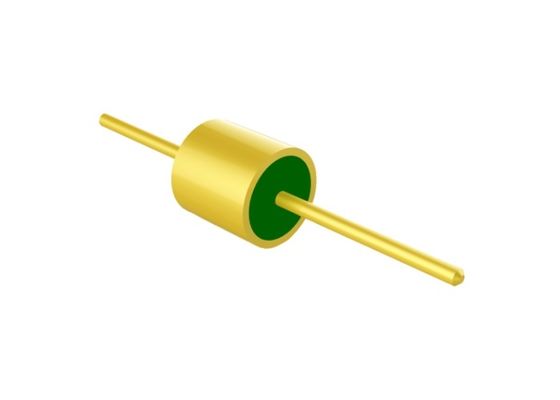

1 ακίδα Ερμητικό 50 Ohm Γυαλί σε Μεταλλικό Σφραγιστικό Συνδετήρες RF Feedthru για Προσαρμοσμένες Συσκευασίες M2520
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Μεμονωμένος καρφίτσα |
|---|---|---|---|
| Υλικό καρφίτσας: | Kovar 4J29 | Υλικό γυαλιού: | 7052,7070, DM308 |
| Ερημότητα: | <1.01325 x 10e-08 std.cc/s | Πιστοποιητικό: | ROHS ISO-9001-2015 |
| πακέτο: | Γυαλί σε μεταλλικές σφραγίδες | Ανεξαρτησία: | RF 50 ohm |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
| Επισημαίνω: | 1 ακίδα Ερμητικό RF Feedthru,50 Ohm Γυαλί σε Μεταλλικό Σφραγιστικό Συνδετήρας,M2520 Feedthru για Προσαρμοσμένες Συσκευασίες |
||
Μονοπινική Ερμητική Σφράγιση Γυαλιού σε Μέταλλο 50 Ohm RF Feedthru για Προσαρμοσμένες Συσκευασίες
Προδιαγραφή του M2520:
| Όνομα προϊόντος | Ερμητικές Σφραγίσεις Γυαλιού σε Μέταλλο |
| Αντίσταση | 50 Ohm RF |
| Τύπος | 1 πείρος |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και πείρου | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπος 7052 ή 7070 ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνότητας | DC-18GHz |
| VSWR | 1.35 |
| Τάση αντοχής | ≥500V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές Σφραγίσεις Γυαλιού σε Μέταλλο RF/DC Feedthroughs /Πολυπείροι Ακροδέκτες /Σύνδεσμος ονομάζεται επίσης Μονωτήρας γυαλιού. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα σε στεγανοποιητικά εξαρτήματα.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία, και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει ποικιλία στυλ τερματισμού, όπως συγκόλληση με σύρμα χρυσού, συγκόλληση και ζεύξη κ.λπ. Οι μονωτήρες γυαλιού είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν χρησιμοποιηθεί ευρέως στις βιομηχανίες ηλεκτρονικών κατασκευών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Επιλογή μεθόδου συγκόλλησης με σύρμα χρυσού, συγκόλλησης και ζεύξης
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών συσκευασιών, δορυφόρων, ραντάρ και άλλων σε στρατιωτικούς, αεροηλεκτρονικούς, αεροδιαστημικούς και αυτοκινητοβιομηχανικούς τομείς. Μπορεί να χρησιμοποιηθεί με προϊόντα SMA, χιλιοστομετρικού κύματος.
Πλεονεκτήματα:
-1.27um επιχρύσωση
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλά προϊόντα και υπηρεσίες υψηλού κόστους
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονοπείρος Σειρά JM | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονοπείρος Σειρά JM Τυπική | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| 50Ω RF Μονοπείρος Σειρά JM Μη Τυπική | Επιλογή συγκόλλησης, ζεύξης και συγκόλλησης με σύρμα |
| DC Μονοπείρος Σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονοπείρος Σειρά JK Τυπική | Επιλογή συγκόλλησης και συγκόλλησης με σύρμα |
| DC Μονοπείρος Σειρά JK Μη Τυπική | Επιλογή συγκόλλησης και συγκόλλησης με κεφαλή καρφιού |
|
Πολυπείρος Ακροδέκτης Σειρά JMC
|
1-9 πείροι με 1-3 σειρές για επιλογή |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 100.000 τύπους Συνδέσεων Ερμητικής Σφράγισης Γυαλιού σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
