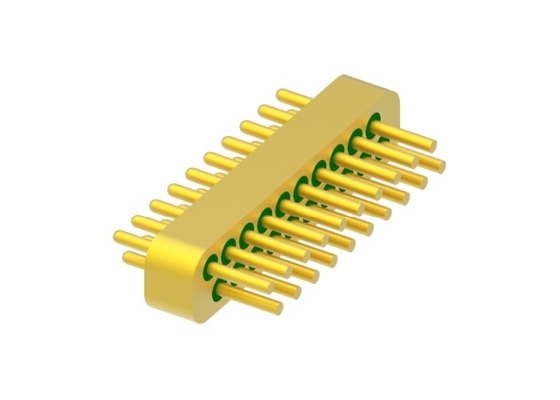

20 Ακίδες 2 Σειρές Ερμητικά Ηλεκτρικοί Σύνδεσμοι Μικρού Μεγέθους Χρυσού Σύρματος Σύνδεσης MC-827T1-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 20-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 |
20 Καρφίτσες 2 Σειρές Ερμητικά Κεφαλίδες Πολλαπλών Ακίδων με Επιφάνεια Σύνδεσης Χρυσού Σύρματος
Ερμητικά Σφραγίσματα Γυαλιού προς Μέταλλο Διελεύσεις RF/DC /Κεφαλίδες Πολλαπλών Ακίδων /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που ψήνεται σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζευγοποίηση κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Προδιαγραφές:
| Όνομα Προϊόντος | Γυαλί προς Μέταλλο Κεφαλίδες Πολλαπλών Ακίδων |
| Εμπέδηση | άλλα |
| Τύπος | 20 ακίδες |
| Σειρές | 2 σειρές |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδων | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | Δεν υπάρχει |
| VSWR | Δεν υπάρχει |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ για μονή ακίδα, ≥1000MΩ για πολλαπλές ακίδες, |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |

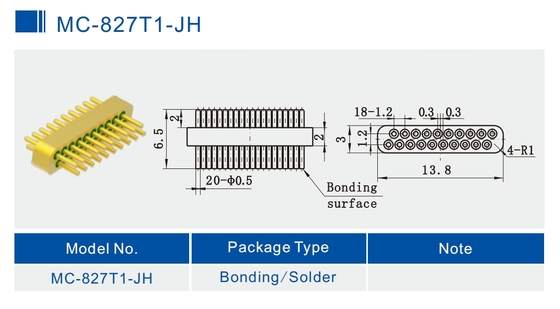

Λεπτομερής εικόνα
Μονάδα:mm
Λίστα προϊόντων:
| 50Ω RF Μονής ακίδας JM Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Μονής ακίδας JM Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Μονής ακίδας JM Non-Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| DC Μονής ακίδας JK Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονής ακίδας JK Standard Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονής ακίδας JK Non-Standard Series | Επιλογή συγκόλλησης και σύνδεσης κεφαλής καρφιού |
|
Κεφαλίδα πολλαπλών ακίδων JMC Series
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Μεγάλη γκάμα |
Catalog-Glass-to-Metal Hermetic Seals.pdf
Χαρακτηριστικά:
- Μικρό μέγεθος
- ελαφρύ
- Ερμητικό
- Σταθερή ποιότητα και υψηλή αξιοπιστία
- Εσωτερικός αγωγός: Σύνδεση χρυσού σύρματος, συγκόλληση και μέθοδος ζευγοποίησης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων σε στρατιωτικούς, αεροναυπηγικούς, αεροδιαστημικούς και αυτοκινητοβιομηχανικούς τομείς. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
- Στρατιωτικού βαθμού με επιχρυσωμένο 1,27um
- Αυστηρός έλεγχος ανοχής
- Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
- Υψηλός οικονομικά αποδοτικά προϊόντα και υπηρεσίες
- Μεγάλα αποθέματα για τυπικά μεγέθη
- Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Ερμητικοί Σύνδεσμοι Σφραγίδας Γυαλιού προς Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
