Μονόπολοι Ερμητικοί DC Σφραγίδες Γυαλιού σε Μέταλλο με Επιφάνεια Σύνδεσης Χρυσού Σύρματος MC-1129-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Μάρκα: | ELT(Elite) | Size: | can be customized according to your requirement |
| Επισημαίνω: | Μονόπολη Ερμητική Σφράγιση DC Γυαλιού,Σφράγιση Γυαλιού σε Μέταλλο με Χρυσό Σύρμα,Ερμητικός Σύνδεσμος με Επιφάνεια Σύνδεσης |
||

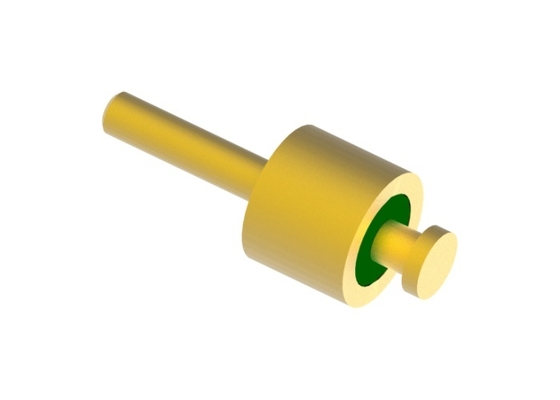

Μονό ακίδα Ερμητικό DC Γυαλί σε Μέταλλο Σφράγισμα με Επιφάνεια Σύνδεσης Χρυσού Σύρματος
ΠροδιαγραφήMC-1129-JH:
| Όνομα Προϊόντος | Ερμητικά Σφραγίσματα Γυαλιού σε Μέταλλο |
| Αντίσταση | DC ή άλλο |
| Τύπος | 1 ακίδα |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδας | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | Δεν ισχύει |
| VSWR | Δεν ισχύει |
| Τάση αντοχής | ≥300V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |

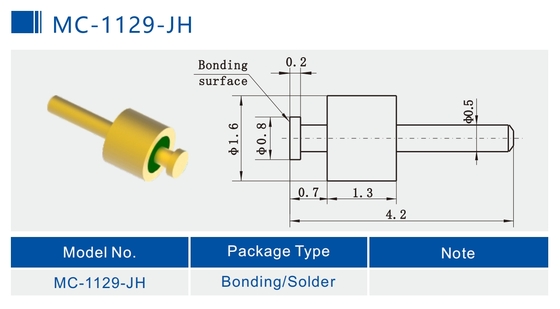

Λεπτομερής εικόνα (mm) του MC-1129-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Εισαγωγή
Ερμητικά Σφραγίσματα Γυαλιού σε Μέταλλο RF/DC Feedthroughs /Multi-pin Headers /Σύνδεσμοςονομάζεται επίσηςΓυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώθηκε σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζευγοποίηση κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Σύνδεση χρυσού σύρματος, συγκόλληση και μέθοδος ζευγοποίησης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων στρατιωτικών, αεροηλεκτρονικών, αεροδιαστημικών και αυτοκινητοβιομηχανικών πεδίων. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-Στρατιωτικού βαθμού με επιχρυσωμένο 1,27um
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλής οικονομικής απόδοσης προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονής ακίδας JM Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Μονής ακίδας JM Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Μονής ακίδας JM Non-Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| DC Μονής ακίδας JK Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονής ακίδας JK Standard Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Μονής ακίδας JK Non-Standard Series | Επιλογή συγκόλλησης και σύνδεσης κεφαλής καρφιού |
|
Multi-pin Header JMC Series
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Ερμητικοί Σύνδεσμοι Σφραγίσματος Γυαλιού σε Μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
