4-Πιν Αεροστεγείς Συνδετήρες, Συνδετήρες Κεφαλής Πολλαπλών Ακίδων DC Με Άκρο Πλήρους Ακτίνας MC-1943
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| Μάρκα: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Επισημαίνω: | 4-πιν αεροστεγείς συνδετήρες,Συνδετήρες κεφαλής πολλαπλών ακίδων DC,Συνδετήρες σφραγίδας γυαλιού προς μέταλλο |
||

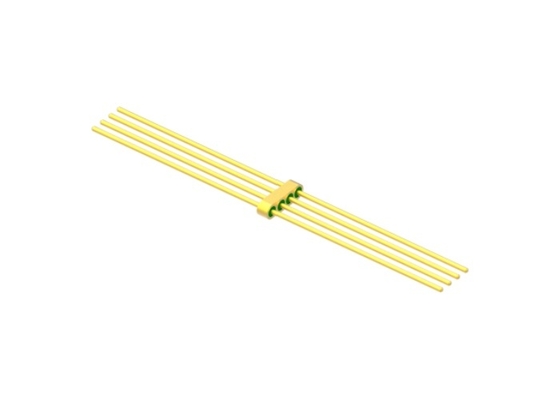

4-Pin Hermetic DC Multi-pin Header with Full Radius Tip

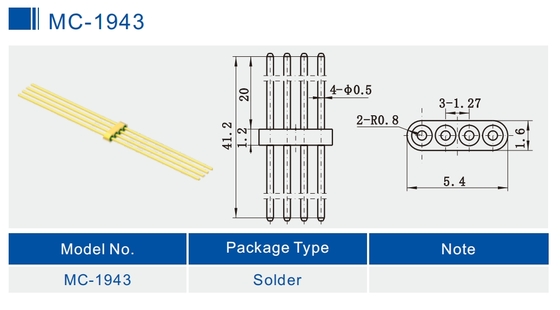

Προδιαγραφή τουMC-1943:
| Όνομα Προϊόντος | Hermetic Multi-pin Header |
| Αντίσταση | Δεν εφαρμόζεται |
| Τύπος | 4 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδων | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | Δεν εφαρμόζεται |
| VSWR | Δεν εφαρμόζεται |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Hermetic Glass to Metal Seals RF/DC Feedthroughs /Multi-pin Headers /Σύνδεσμοςονομάζεται επίσηςΓυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα απόκράμα Kovarπου ψήνεται σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζευγοποίηση κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα καιυψηλή αξιοπιστία
-Εσωτερικός αγωγός: Συγκόλληση χρυσού σύρματος, συγκόλληση και μέθοδος ζευγοποίησης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων στον στρατιωτικό, αεροναυπηγικό, αεροδιαστημικό και αυτοκινητοβιομηχανικό τομέα. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-Στρατιωτικού βαθμού με επιχρυσωμένο 1,27um
-Αυστηρόςέλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλής οικονομικής απόδοσης προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Single-pin JM Series | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| 50Ω RF Single-pin JM Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| 50Ω RF Single-pin JM Non-Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| DC Single-pin JK Series | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Single-pin JK Standard Series | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Single-pin JK Non-Standard Series | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Multi-pin Header JMC Series
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Hermetic Glass To Metal Seal Connectors, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
