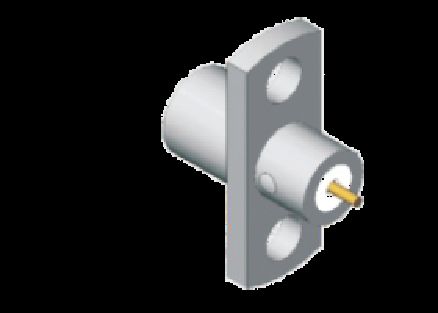

Ανοξείδωτο ατσάλι SMP Αρσενικό Ημι-ασφάλεια Panel Mount SMP Βύσμα 2 οπών Φλάντζα Στήριξης Περιορισμένη Ασφάλεια Συχνότητα Έως 18GHz

Περιγραφή προϊόντος:

Ο σύνδεσμος RF SMP είναι ένας υπομικροσκοπικός ομοαξονικός σύνδεσμος RF τύπου push-on, σχεδιασμένος για εφαρμογές υψηλής συχνότητας έως 40 GHz. Είναι γνωστός για το συμπαγές μέγεθος και την αξιόπιστη απόδοσή του, καθιστώντας τον ιδανικό για χρήση σε διάφορες ηλεκτρονικές συσκευές, συστήματα, επικοινωνίες, σταθμούς βάσης, ραντάρ κ.λπ. για τη σύνδεση μεταξύ πλακετών. Μπορεί να εξοικονομήσει μεγαλύτερο χώρο τοποθέτησης για να επιτύχει σύνδεση πλακετών υψηλής πυκνότητας. Το αρσενικό βύσμα έχει τρεις δομές: πλήρες ασφάλιστρο, περιορισμένο ασφάλιστρο (επίσης γνωστό ως ημι-ασφάλιστρο, μισό ασφάλιστρο) και λεία οπή (συμπεριλαμβανομένου του catcher's mitt).

Σύμφωνα με τη διαφορετική εφαρμογή χρήσης, ο χρήστης μπορεί να επιλέξει το αρσενικό βύσμα με διαφορετικές δομές. Όταν ο χρήστης δεν χρειάζεται παρεμβολή συχνότητας, μπορεί να επιλέξει το πλήρες ασφάλιστρο. Το πλήρες ασφάλιστρο έχει τη μέγιστη δύναμη συγκράτησης σύνδεσης, την καλύτερη αντίσταση σε κραδασμούς & απόδοση πρόσκρουσης. Χρησιμοποιείται συνήθως για σύνδεση καλωδίου.

Όταν ο χρήστης χρειάζεται πολλές φορές εισαγωγής, μπορεί να χρησιμοποιήσει το περιορισμένο ασφάλιστρο (επίσης γνωστό ως ημι-ασφάλιστρο, μισό ασφάλιστρο). Tη δύναμη συγκράτησης είναι μέτρια βάση στη δομή λείας οπής. Χρησιμοποιείται ευρέως για συναρμολόγηση PCB και συνδέσεις τυφλής σύζευξης.

Όταν ο χρήστης χρειάζεται περισσότερους ή πρέπει να συναρμολογήσει πολλούς συνδέσμους RF SMP, μπορεί να επιλέξει τη δομή λείας οπής. Η λεία οπή έχει την ίδια δύναμη εμπλοκής και αποσύζευξης και επιτρέπει αξονική & ακτινική ευθυγράμμιση. Συχνά χρησιμοποιείται σε συνδέσεις τυφλής σύζευξης.

Η διάσταση περίγραμμα του ανοξείδωτου χάλυβαΣύνδεσμος RF SMP (Μονάδα: mm):SMP-JFD127G

Άλλος ανοξείδωτος χάλυβας Αρσενικό βύσμα SMP με στήριξη σε πάνελ 2 οπώνΣύνδεσμος RF SMP Παρόμοιο μοντέλο: Σειρά SMP-JFD129G

Άλλος ανοξείδωτος χάλυβαςΣύνδεσμος RF SMP Αρσενικό βύσμα με στήριξη σε πάνελ 2 οπώνΠαρόμοιο μοντέλο: Σειρά SMP-JFD19G, αυτή η σειρά διαθέτει επίσης διεπαφή με λεία οπή.

Περισσότερα προϊόντα, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα για τον κατάλογο συνδέσμων RF SMP με στήριξη φλάντζας sales3@xa-elite.com.cn

Εφαρμογή:

Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής συνδέσμων & προσαρμογέων RF, εξαρτημάτων μικροκυμάτων/κυματοδηγών & Καλωδίων, που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, επικοινωνίεςπεδία για περισσότερα από 23 χρόνια.

Προσαρμογή:

Διατίθενται υπηρεσίες προσαρμογής προϊόντων για συνδέσμους RF SMP:

Εμπορικό σήμα: ELT

MOQ: 200 τεμάχια

Τιμή: Ανάλογα με την ποσότητα

Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα σας προτείνουμε εναλλακτικό μοντέλο ή θα σας παρέχουμε τη λύση μας.

Μπορούμε επίσης να παρέχουμε προσαρμογή για συνδέσμους όπωςΣύνδεσμος RF SMP, SSMA, SMA, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Σύνδεσμοι Micro D,Φορτία RF, Κεραίες, Φίλτρα, Διαχωριστές Ισχύος, Συζεύκτες.

Συσκευασία και αποστολή:

Συσκευασία για σύνδεσμο RF SMP με στήριξη φλάντζας:

1 τεμάχιο/ μικρή πλαστική σακούλα

10 τεμάχια/ μεγαλύτερη πλαστική σακούλα

100 τεμάχια/ χαρτοκιβώτιο

Ο σύνδεσμος RF SMP RF Male Plug Connector συσκευάζεται με ασφάλεια σε ένα μικρό χαρτόνι για να διασφαλιστεί η προστασία του κατά τη διάρκεια της αποστολής. Το κουτί φέρει την ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.

Για την αποστολή, ο σύνδεσμος RF SMP τοποθετείται σε χαρτοκιβώτιο. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
