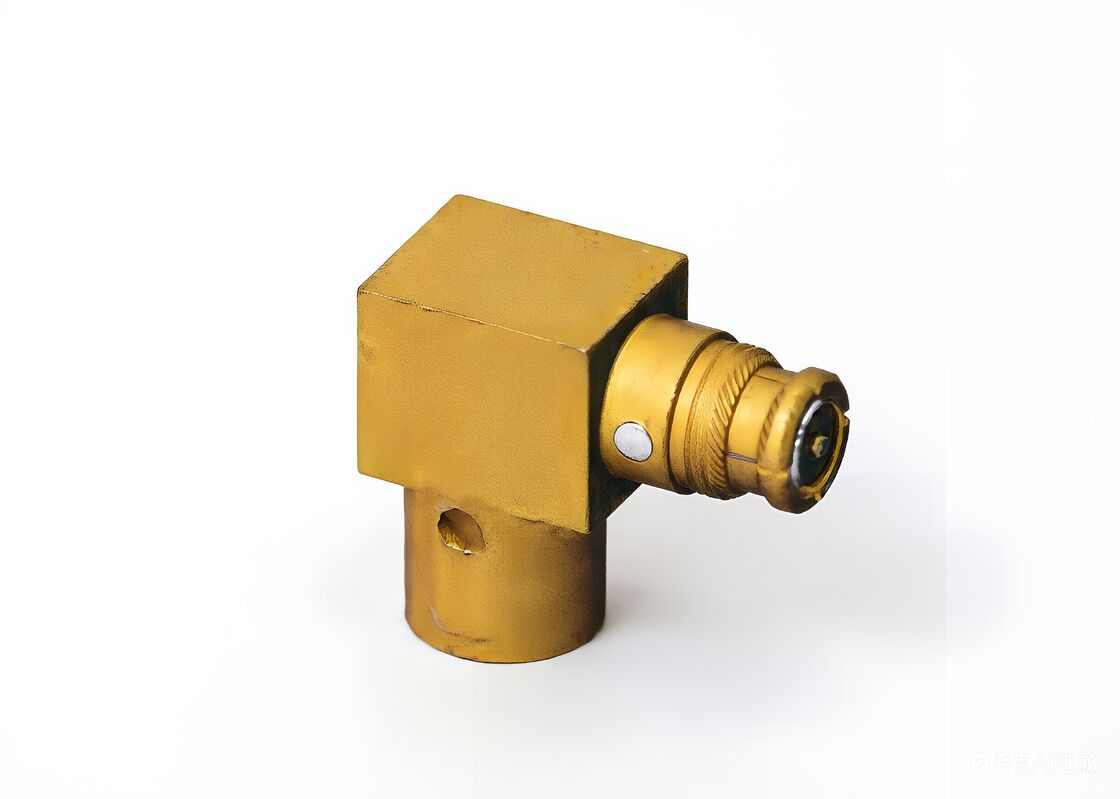

Θηλυκή υποδοχή ορθής γωνίας SMP 50 ohm18 GHz 40 GHz για καλώδιο CXN3507
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Θηλυκός σύνδεσμος ορθής γωνίας SMP | Γένος: | Θηλυκός |
|---|---|---|---|
| Μοντέλο: | SMP-KW507-2 | Εύρος Συχνοτήτων: | 0,3MHz-18GHz |
| Στέγαση: | Κράμα χαλκού, επιχρύσωση | Επαφές: | Κράμα χαλκού, Χρυσό Palting |
| Απομονωτήρας: | PTFE | Αντίσταση μόνωσης: | >5000MΩ |
| DWV: | 500V | Ανεξαρτησία: | 50 Ohm |
| Θερμοκρασία: | -55℃~+125℃ | Τύπος καλωδίου: | CXN3507 |
| Σε απόθεμα: | > 200 τμχ | ||
| Επισημαίνω: | SMP jack female 90 μοιρών 50 ohm,SMP RF connector 18 GHz 40GHz,SMP connector καλωδίου με εγγύηση |
||
Περιγραφή προϊόντος:
Οι σύνδεσμοι RF SMP είναι μικροσκοπικοί σύνδεσμοι ομοαξονικού RF τύπου push-on, σχεδιασμένοι για εφαρμογές υψηλής συχνότητας έως 40 GHz. Ο συμπαγής σχεδιασμός τους επιτρέπει διασυνδέσεις υψηλής πυκνότητας από πλακέτα σε πλακέτα, καθιστώντας τους ευρέως χρησιμοποιούμενους σε επικοινωνίες, ραντάρ και ηλεκτρονικό εξοπλισμό. Το αρσενικό βύσμα διατίθεται σε τρεις διαμορφώσεις — πλήρες ασφάλιστρο, περιορισμένο ασφάλιστρο και λείο στέλεχος — βελτιστοποιημένες αντίστοιχα για υψηλή δύναμη συγκράτησης, συχνούς κύκλους σύνδεσης και εφαρμογές τυφλής σύνδεσης, καλύπτοντας έτσι ποικίλες απαιτήσεις για συναρμολόγηση PCB και καλωδίων.
|
Ηλεκτρικά Χαρακτηριστικά
|
||
|
Αντίσταση
|
50Ω
|
|
|
Εύρος συχνότητας
|
DC~40GHz
|
|
|
Ονομαστική τάση
|
170VRMS
|
|
|
Αντοχή τάσης διηλεκτρικών
|
500VRMS
|
|
|
Αντίσταση μόνωσης
|
≥5000MΩ
|
|
|
|
Εξωτερικός αγωγός
|
Κανονικό≤2.5mΩ
|
|
Κεντρικός αγωγός
|
Κανονικό≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Ευθεία | ≤1.25 | ≤1.3 | ≤1.4 | |
| Ορθή γωνία | ≤1.3 | |||
| Προσαρμογέας | ≤1.25 | ≤1.3 | ≤1.4 | |
| Άλλα | ≤1.3 |
Η διάσταση περιγράμματος του συνδέσμου RF SMP Jack Mating Cable CXN3506, Μοντέλο: SMP-KW507-2 Έως 18GHz 40GHz
SMP σύνδεσμοι RF Συναρμολογήσεις καλωδίων για αναφορά:
Μοντέλο καλωδίου:CXN 3507
Εξωτερική διάμετρος καλωδίου: 3.6mm
Χρώμα καλωδίου : Γκρι
Συχνότητα:έως 18GHz, 40GHz
Διαθέτουμε επίσης ευθείς, φλάντζας συνδέσμους καλωδίων SMP, Μοντέλο SMP:SMP-K507 Έως 18GHz, 40GHz
Μοντέλο καλωδίου: CXN 3507
Εξωτερική διάμετρος καλωδίου: 3.6mm
Χρώμα καλωδίου: Γκρι
Περισσότερα προϊόντα και λεπτομερείς προδιαγραφές, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα.
Εφαρμογές:
Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής συνδέσμων & προσαρμογέων RF, εξαρτημάτων μικροκυμάτων/κυματοδηγών & συναρμολογήσεων καλωδίων, που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, πεδία επικοινωνιών για περισσότερα από 23 χρόνια.
Προσαρμογή:
Διατίθενται υπηρεσίες προσαρμογής προϊόντων για συνδέσμους RF SMP διαφορετικού μήκους:
Μάρκα: ELT
MOQ: 200 τεμ.
Τιμή: Ανάλογα με την ποσότητα
Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα σας προτείνουμε εναλλακτικό μοντέλο ή θα σας παρέχουμε τη λύση μας.
Μπορούμε επίσης να παρέχουμε προσαρμογή για τους συνδέσμους όπως SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, RF loads, Κεραίες, Φίλτρα, Διαχωριστές Ισχύος, Συζεύκτης.
Συσκευασία & Αποστολή:
Συσκευασία για ευθείς συνδέσμους SMP:
1 τεμάχιο/ μικρή πλαστική σακούλα
10 τεμάχια/ μεγαλύτερη πλαστική σακούλα
100 τεμάχια/ χαρτοκιβώτιο
Οι σύνδεσμοι RF SMP συσκευάζονται με ασφάλεια σε ένα μικρό χαρτόνι για να διασφαλιστεί η προστασία τους κατά τη μεταφορά. Το κουτί φέρει την ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.
Για την αποστολή, οι σύνδεσμοι RF SMP τοποθετούνται σε χαρτοκιβώτιο. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
