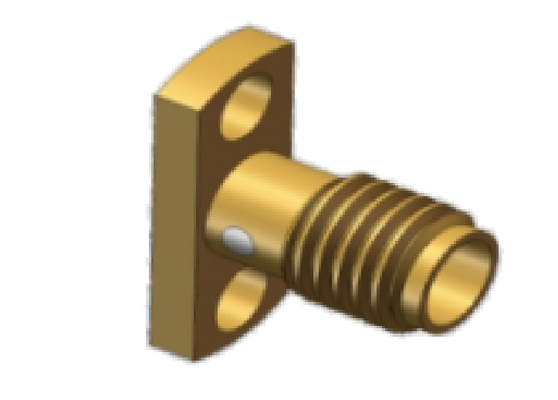

Χρυσό επιχρυσωμένο κράμα χαλκού SSMA Jack 2 τρύπες Φλάντζας τοποθέτηση έως 18GHz Χρησιμοποιείται για συστήματα επικοινωνίας μικροκυμάτων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Σύνδεσμος Microstrip Mount Female Flange SSMA | Μοντέλο: | SSMA-KFD131 |
|---|---|---|---|
| Εύρος συχνοτήτων: | 00,3 MHz-18 GHz | Στέγαση: | Ανοξείδωτο ατσάλι, Παθητικοποίηση |
| Επαφές: | Σύνθετο χαλκού, χρυσοκόλληση | Απομονωτήρας: | PTFE |
| Αντίσταση μόνωσης: | > 5000MΩ | DWV: | 750V |
| Βρώμικος: | 50Ω | Θερμοκρασία: | -55℃~+125℃ |
| σε απόθεμα: | Δείγματα σε απόθεμα | ||
| Επισημαίνω: | Χρυσοκάλυψη SSMA RF σύνδεσμος,Συνδετήρας για τοποθέτηση φλάντζας από κράμα χαλκού,Σύνδεσμος επικοινωνίας μικροκυμάτων 18 GHz |
||
Περιγραφή Προϊόντος:
|
Ηλεκτρικά Χαρακτηριστικά
|
||
|
Εμπέδηση
|
50Ω
|
|
|
Εύρος Συχνότητας
|
DC~18GHz
|
|
|
Ονομαστική Τάση
|
250VRMS
|
|
|
Διηλεκτρική Αντοχή Τάσης
|
750VRMS
|
|
|
Αντίσταση Μόνωσης
|
≥5000MΩ
|
|
|
|
Εξωτερικός αγωγός
|
Κανονική ≤2.5mΩ
|
|
Κεντρικός αγωγός
|
Κανονική ≤4mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Ευθεία | ≤1.3 | ≤1.35 | ≤1.4 | |
| Ορθή Γωνία | ≤1.3 | |||
| Προσαρμογέας | ≤1.3 | ≤1.35 | ≤1.4 | |
| Άλλα | ≤1.3 |
Η διάταξη του περιγράμματος των συνδετήρων SSMA Female Flange Mount από κράμα χαλκού με επιχρύσωση, Μοντέλο: SSMA-KFD131
Εφαρμογές:
Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής συνδετήρων RF & προσαρμογέων, εξαρτημάτων μικροκυμάτων/οδηγών κυμάτων & συγκροτημάτων καλωδίων, που εξυπηρετεί στην αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, το ραντάρ, επικοινωνίες πεδία για περισσότερα από 23 χρόνια.
Προσαρμογή:
Υπηρεσίες προσαρμογής προϊόντων για SSMP Female Flange Mount σύμφωνα με το σχέδιο:
Επωνυμία: ELT
MOQ: 200 τεμάχια
Τιμή: Ανάλογα με την ποσότητα
Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα μας προτείνουμε το εναλλακτικό μοντέλο ή θα σας προσφέρουμε τη λύση μας.
Μπορούμε επίσης να παρέχουμε την προσαρμογή για τους συνδετήρες όπως SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, φορτία RF, Κεραίες, Φίλτρα, Διαχωριστές Ισχύος, Συζεύκτες...
Συσκευασία και Αποστολή:
Συσκευασία για συνδετήρες SSMA Flange Mount:
1 τεμάχιο/ μικρή πλαστική σακούλα
10 τεμάχια/ μεγαλύτερη πλαστική σακούλα
100 τεμάχια/ χαρτοκιβώτιο
Οι συνδετήρες SSMA fanlge mount συσκευάζονται με ασφάλεια σε ένα μικρό χαρτοκιβώτιο για να διασφαλιστεί η προστασία τους κατά την αποστολή. Το κουτί φέρει την ονομασία του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.
Για την αποστολή, οι συνδετήρες SSMA flange mount τοποθετούνται σε χαρτοκιβώτιο. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
