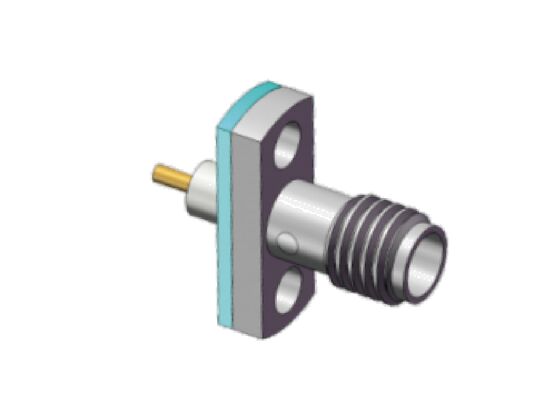

Αδιάβροχο φλάντζο από ανοξείδωτο χάλυβα SSMA RF σύνδεσμος 18GHz με δαχτυλίδι σφράγισης για σκληρό περιβάλλον
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Μοντέλο: | SSMA(S)-KFD232G | Συχνότητα: | DC~18GHz |
|---|---|---|---|
| Μέθοδος τοποθέτησης: | Στήριγμα φλάντζας | Επικοινωνία Κέντρου: | Κράμα χαλκού, επιχρύσωση |
| Κέλυφος: | Ανοξείδωτο ατσάλι, Παθητικοποίηση | Απομονωτήρας: | PTFE |
| Γένος: | Θηλυκός | Αντοχή: | 500 Κύκλοι Ζευγαρώματος |
| Χρόνος ανοχής: | 5-10 Εργάσιμες Ημέρες για Αποθέματα | Προσαρμογή: | Σύμφωνα με το σχέδιο |
| Επισημαίνω: | Αδιάβροχη υποδοχή SSMA RF,Σύνδεσμος για τοποθέτηση φλάντζας από ανοξείδωτο χάλυβα,Συνδετήρας ραδιοσυχνοτήτων 18 GHz με δαχτυλίδι σφράγισης |
||
Περιγραφή προϊόντος:
Ο σύνδεσμος RF SSMA (mini SMA) είναι ένας μικροσκοπικός συνδετήρας ομοαξονικού RF με σύζευξη με σπείρωμα, μια συμπαγής παραλλαγή του συνδετήρα RF SMA, σχεδιασμένος για εφαρμογές χιλιοστομετρικού κύματος υψηλής συχνότητας και απαιτήσεις τοποθέτησης υψηλής πυκνότητας.
Μέθοδος Σύζευξης & Σύνθετη Αντίσταση: Υιοθετεί κλείδωμα με σπείρωμα λεπτού βήματος 10-36 UNS. Η τυπική χαρακτηριστική σύνθετη αντίσταση είναι 50Ω.
Συχνότητα Λειτουργίας: Το συμβατικό ανώτατο όριο είναι 18GHz, ενώ το βελτιστοποιημένο μοντέλο MSSM της Elite Electronics μπορεί να φτάσει τα 40GHz – ξεπερνώντας κατά πολύ τα 18GHz των τυπικών συνδετήρων SMA, καθιστώντας το ιδανικό για συστήματα χιλιοστομετρικού κύματος.
Ηλεκτρική & Μηχανική Απόδοση: Με τάση αντοχής περίπου 750V και αντίσταση μόνωσης ≥1000MΩ; διαθέτει χαμηλή αντίσταση επαφής για τους κεντρικούς/εξωτερικούς αγωγούς (τυπικά ≤5mΩ για τον κεντρικό αγωγό και ≤2.5mΩ για τον εξωτερικό αγωγό). Η τυπική αντοχή σύζευξης είναι 500 κύκλοι. Το εύρος θερμοκρασίας λειτουργίας είναι γενικά από -40°C έως +125°C.
Κατασκευή & Υλικά: Καταλαμβάνει περίπου το 70% του όγκου ενός συνδετήρα SMA. Η κεντρική επαφή είναι κυρίως κράμα χαλκού επιχρυσωμένο, ο μονωτήρας είναι συνήθως PTFE και το περίβλημα είναι κράμα χαλκού επιχρυσωμένο ή ανοξείδωτο ατσάλι, εξισορροπώντας εξαιρετική ηλεκτρική αγωγιμότητα και αντοχή στη διάβρωση. Επιπλέον, η Elite Electronics προσφέρει συνδετήρες RF SSMA με ονομαστική αδιάβροχη και ερμητική στεγανοποίηση.
Διαμορφώσεις Τοποθέτησης: Διατίθεται σε διάφορες μορφές, όπως ευθείες/ορθογώνιες γωνίες, τοποθέτηση με φλάντζα, συγκόλληση PCB και εκδόσεις πτύχωσης καλωδίου.
Τεχνικές Παράμετροι:
| Μοντέλο | SSMA(S)-KFD232G |
| Μέθοδος Τοποθέτησης | Τοποθέτηση με Φλάντζα |
| Κεντρική Επαφή | Κράμα Χαλκού, Επιχρυσωμένο |
| Περίβλημα | Ανοξείδωτο Ατσάλι, Παθητικοποίηση |
| Μονωτής | PTFE |
| Συχνότητα | DC ~ 18 GHz |
| Αντοχή | 500 Κύκλοι Σύζευξης |
| Φύλο | Θηλυκό |
| Προσαρμογή | Σύμφωνα με Σχέδιο |
Διαστάσεις Περιγράμματος Αδιάβροχου Συνδετήρα RF SSMA με Τοποθέτηση Φλάντζας:
Συνδετήρας Υποδοχής RF SSMA από Ανοξείδωτο Ατσάλι με Φλάντζα 2 Οπών Μοντέλο: SSMA-KFD232G
Εφαρμογές:
Πεδία Αεροδιαστημικής, Πεδία Δοκιμών & Μετρήσεων, Επικοινωνίες Μικροκυμάτων, Ιατρικός Ηλεκτρονικός Εξοπλισμός, Βιομηχανικά Ηλεκτρονικά & Σχεδιασμός PCB Υψηλής Πυκνότητας.
Προσαρμογή:
Η σειρά συνδετήρων RF SSMA της Elite Electronics περιλαμβάνει συνδετήρες RF SSMA με τοποθέτηση φλάντζας, καλωδιακούς συνδετήρες mini SMA και συνδετήρες SSMA για τοποθέτηση σε PCB μέσω οπής, παρέχοντας αξιόπιστες, υψηλής απόδοσης λύσεις συνδεσιμότητας RF προσαρμοσμένες στις ακριβείς ανάγκες σας.
Προσφέρουμε ευέλικτους όρους πληρωμής, συμπεριλαμβανομένων T/T και L/C, και η επεκτάσιμη ικανότητα εφοδιασμού μας μπορεί να προσαρμοστεί πλήρως στις συγκεκριμένες απαιτήσεις σας, διασφαλίζοντας την έγκαιρη εκτέλεση των παραγγελιών. Επιλέξτε συνδετήρες RF SSMA της Elite Electronics για σταθερή, αξιόπιστη απόδοση και εξατομικευμένες λύσεις σχεδιασμένες για να ταιριάζουν στις μοναδικές απαιτήσεις της εφαρμογής σας.
Ελάχιστη Ποσότητα Παραγγελίας (MOQ) Προσαρμογής SSMA: 200 τεμάχια
Συσκευασία & Αποστολή:
Συσκευασία:
Οι συνδετήρες RF SSMA της Elite Electronics συσκευάζονται με κορυφαίες λύσεις προστασίας, ειδικά σχεδιασμένες για την ασφάλεια εξαρτημάτων ακριβείας κατά τη διεθνή μεταφορά. Κάθε συνδετήρας RF SSMA της Elite σφραγίζεται ατομικά σε αντιστατικές σακούλες ESD, αποτρέποντας αποτελεσματικά τη ζημιά από ηλεκτροστατική εκκένωση (ESD), την υγρασία και την εισχώρηση σκόνης για τη διατήρηση της ακεραιότητας του εξαρτήματος και της αρχικής απόδοσης. Μετά την ατομική σφράγιση, οι συνδετήρες τοποθετούνται σε άκαμπτα, απορροφητικά κραδασμούς χαρτοκιβώτια, τα οποία μειώνουν αποτελεσματικά τις κρούσεις, τους κραδασμούς και την εξωτερική πίεση κατά τη διαχείριση, τη διαλογή και τη μεταφορά μεγάλων αποστάσεων. Όλη η συσκευασία επισημαίνεται ευκρινώς με λεπτομερείς πληροφορίες προϊόντος – συμπεριλαμβανομένου του αριθμού μοντέλου, των τεχνικών προδιαγραφών και της ακριβούς ποσότητας – για να επιτρέψει την απλοποιημένη διαχείριση αποθεμάτων, τη γρήγορη αναγνώριση προϊόντων και την απρόσκοπτη παραλαβή για παγκόσμιους πελάτες, βελτιστοποιώντας ολόκληρη την εμπειρία της εφοδιαστικής αλυσίδας.
Αποστολή:
Παρέχουμε αξιόπιστες, παγκόσμιες λύσεις αποστολής για άμεση, ασφαλή παράδοση των συνδετήρων RF SSMA. Όλες οι παραγγελίες αποστέλλονται μέσω αξιόπιστων διεθνών εταιρειών logistics με πλήρη παρακολούθηση σε πραγματικό χρόνο για πλήρη ορατότητα της αποστολής. Οι συνδετήρες RF SSMA μας αντιμετωπίζονται ως εύθραυστα ηλεκτρονικά εξαρτήματα με εξειδικευμένη φροντίδα καθ' όλη τη διάρκεια της διαδικασίας αποστολής για την εξάλειψη ζημιών κατά τη μεταφορά και τη διασφάλιση έγκαιρης παράδοσης σε άριστη κατάσταση.
Η Elite Electronics συνεργάζεται με αξιόπιστες, κορυφαίες διεθνείς εταιρείες logistics για τη διαχείριση όλων των παραγγελιών συνδετήρων RF SSMA, παρέχοντας πλήρη λειτουργικότητα παρακολούθησης σε πραγματικό χρόνο 24/7 που προσφέρει πλήρη ορατότητα της αποστολής – από την αποστολή από την αποθήκη μας έως τον τελικό προορισμό σας, επιτρέποντάς σας να παρακολουθείτε την πρόοδο της παραγγελίας σας οποιαδήποτε στιγμή, οπουδήποτε.
Συχνές Ερωτήσεις (FAQ):
Ε1: Ποια είναι η μάρκα του συνδετήρα RF SSMA;
Α1: Ο συνδετήρας RF SSMA έχει μάρκα ELT.
Ε2: Πού κατασκευάζεται ο συνδετήρας RF SSMA;
Α2: Ο συνδετήρας RF SSMA κατασκευάζεται στην πόλη Xi'an, Κίνα.
Ε3: Τι πιστοποιήσεις έχει ο συνδετήρας RF SSMA;
Α3: Ο συνδετήρας RF είναι πιστοποιημένος με ISO9001 και ISO14001.
Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και οι λεπτομέρειες συσκευασίας για τον συνδετήρα RF SSMA;
Α4: Η ελάχιστη ποσότητα παραγγελίας είναι 50 τεμάχια. Η συσκευασία είναι 10 τεμάχια ανά σακούλα και 100 τεμάχια ανά χαρτοκιβώτιο.
Ε5: Ποιος είναι ο χρόνος παράδοσης και οι όροι πληρωμής για την παραγγελία του συνδετήρα RF SSMA;
Α5: Ο χρόνος παράδοσης είναι 5-10 εργάσιμες ημέρες για παραγγελίες σε απόθεμα. Οι αποδεκτοί όροι πληρωμής είναι T/T ή L/C.
