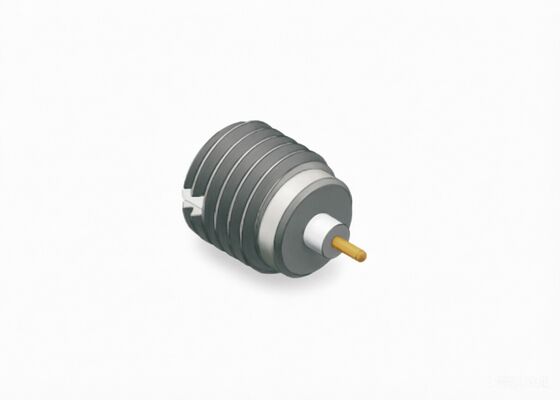

Ανοξείδωτο ατσάλι SMP σύνδεσμος αρσενικό διάφραγμα Full Detent Limited Detent Ομαλή οπή 18 GHz 50 Ohm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχή SMP RF | Συχνότητα: | DC~18GHz |
|---|---|---|---|
| Επικοινωνία Κέντρου: | Κράμα χαλκού, επίχρυσο | Κέλυφος: | Ανοξείδωτος χάλυβας, Παθητικοποίηση |
| Αντίσταση μόνωσης: | 5000 Ohm | DWV: | 500V |
| Ονομαστική τάση: | 170V | Ανεξαρτησία: | 50Ω |
| Εύρος Θερμοκρασίας: | -55℃~+125℃ | Γένος: | Γυναίκα / Τζακ |
| Διηλεκτρικός: | PTFE | Βάση: | Το διάφραγμα τοποθετεί |
| Δείγματα: | Διαθέσιμο, Σε απόθεμα | Διασύνδεση: | Full Detent Limited Detent Smooth Bore |
| Καρφίτσα OD: | 0,3mm, 0,45mm, 0,5mm, 0,7mm, 0,9mm, 1,3mm διαθέσιμα | ||
| Επισημαίνω: | Συνδέτης SMP RF από ανοξείδωτο χάλυβα,SMP RF Connector 18GHz,SMP RF Connector bulkhead detent |
||
Περιγραφή προϊόντος:
Σύνδεσμος RF SMP από ανοξείδωτο ατσάλι, αρσενικός, bulkhead, πλήρης ασφάλιση, περιορισμένη ασφάλιση, λείο χείλος, 18GHz, 50 Ohm
Σχεδιασμένοι για να αντέχουν στα πιο απαιτητικά περιβάλλοντα υψηλής συχνότητας, οι σύνδεσμοι RF SMP της Elite Electronics προσφέρουν εξαιρετική ακεραιότητα σήματος και ανώτερη απόδοση χαμηλού λόγου στάσιμου κύματος τάσης (VSWR) έως 40 GHz. Σχεδιασμένοι για να επιταχύνουν τους χρόνους παραγωγής σας, η καινοτόμος διεπαφή push-on χωρίς εργαλεία εξαλείφει την ανάγκη για ογκώδεις γαλλικά κλειδιά, επιταχύνοντας σημαντικά τους κύκλους σύζευξης και αποσύζευξης, διατηρώντας παράλληλα μια ασφαλή, αξιόπιστη σύνδεση. Προσφέρουμε μέγιστη ευελιξία σχεδιασμού με ένα ολοκληρωμένο χαρτοφυλάκιο που περιλαμβάνει ευθείες, ορθές γωνίες και επιλογές στήριξης φλάντζας, κατάλληλες τόσο για συναρμολογήσεις PCB όσο και για καλώδια. Κατανοώντας ότι κάθε εφαρμογή έχει μοναδικές απαιτήσεις, παρέχουμε τρεις διακριτές διαμορφώσεις αρσενικών βυσμάτων για βελτιστοποίηση της απόδοσης: Πλήρης ασφάλιση: Παρέχει μέγιστη δύναμη συγκράτησης, ιδανική για κρίσιμα περιβάλλοντα με υψηλούς κραδασμούς. Περιορισμένη ασφάλιση: Εξισορροπεί την ασφάλεια με την ευκολία συντήρησης, ιδανική για τακτική συντηρησιμότητα. Λείο χείλος: Βελτιστοποιημένο για συστοιχίες υψηλής πυκνότητας όπου ο χώρος είναι περιορισμένος. Σύγκριση δυνάμεων: Η δύναμη εισαγωγής και εξαγωγής ακολουθεί την ιεραρχία: Πλήρης ασφάλιση > Περιορισμένη ασφάλιση > Λείο χείλος. Διάσταση περιγράμματος του συνδέσμου bulkhead αρσενικού τύπου SMP RF από ανοξείδωτο ατσάλι Μοντέλο: SMP-JYD2G Μοντέλο No. L Διεπαφή Σημείωση SMP-JYDG 2.5mm Περιορισμένη ασφάλιση Βάθος σύζευξης: 2.79mm SMP-JYDG-S 2.5mm Λείο χείλος Βάθος σύζευξης: 2.79mm SMP-JYDG-F 2.5mm Πλήρης ασφάλιση Βάθος σύζευξης: 2.79mm SMP-JYD2G 4.1mm Περιορισμένη ασφάλιση Βάθος σύζευξης: 2.79mm SMP-JYD2G-F 4.1mm Πλήρης ασφάλιση Βάθος σύζευξης: 2.79mm Μοντέλο No L d Διεπαφή Βάθος σύζευξης: 2.79mm SMP-JYD4G 2mm 0.7mm Περιορισμένη ασφάλιση Βάθος σύζευξης: 2.79mm SMP-JYD4G-S 2mm 0.7mm Λείο χείλος Βάθος σύζευξης: 2.79mm SMP-JYD4G-F 2mm 0.7mm Πλήρης ασφάλιση Βάθος σύζευξης: 2.79mm SMP-JYD89G-F 3mm 0.7mm Πλήρης ασφάλιση Βάθος σύζευξης: 2.79mm Σημείωση: διαθέτουμε επίσης pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, μη διστάσετε να επικοινωνήσετε μαζί μας εάν χρειάζεστε διαφορετικά μεγέθη pin. Εφαρμογές: Η Xi'an Elite Electronics είναι κορυφαίος κατασκευαστής συνδέσμων, προσαρμογέων και συναρμολογήσεων καλωδίων RF/Microwave/Wave-guide που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, τις επικοινωνίες και τη βιομηχανία ηλεκτρονικών. Συσκευασία & Αποστολή: Συσκευασία: Διαστάσεις συσκευασίας: Εξωτερικό μικρό χαρτοκιβώτιο με Μ 26.5cm * Π 18.5cm * Υ 14cm Αποστολή: Χρόνος αποστολής: 5-10 εργάσιμες ημέρες για τους διαθέσιμους συνδέσμους προσαρμογέων RF Coaxial. Για νέα παραγωγή, θα χρειαστούν περίπου 8-12 εβδομάδες. Ο χρόνος παράδοσης που παρέχουμε είναι συντηρητικός για να διασφαλιστεί η ποιότητα του προϊόντος πριν από την αποστολή.
