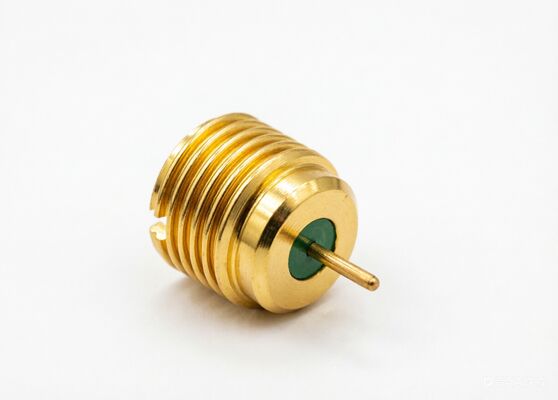

Επιχρυσωμένος Ερμητικός Σύνδεσμος SMP RF Αρσενικός Bulkhead με Σφράγιση Γυαλιού 18GHz 50 Ohm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχή SMP RF | Συχνότητα: | DC~18GHz |
|---|---|---|---|
| Επικοινωνία Κέντρου: | Κράμα χαλκού, επίχρυσο | Κέλυφος: | Κράμα χαλκού, επίχρυσο |
| Αντίσταση μόνωσης: | 5000 Ohm | DWV: | 500V |
| Ονομαστική τάση: | 170V | Ανεξαρτησία: | 50Ω |
| Εύρος Θερμοκρασίας: | -55℃~+125℃ | Γένος: | αρσενικό βούλωμα |
| Διηλεκτρικός: | PTFE | Βάση: | Το διάφραγμα τοποθετεί |
| Δείγματα: | Διαθέσιμο, Σε απόθεμα | Διασύνδεση: | Full Detent Limited Detent Smooth Bore |
| Καρφίτσα OD: | 0,3mm, 0,45mm, 0,5mm, 0,7mm, 0,9mm, 1,3mm διαθέσιμα | ||
| Επισημαίνω: | Επιχρυσωμένος σύνδεσμος SMP RF,Ερμητικός σύνδεσμος SMP με σφράγιση γυαλιού,Σύνδεσμος Bulkhead SMP 18GHz 50 Ohm |
||
Περιγραφή προϊόντος:
Σύνδεσμος RF SMP από ανοξείδωτο ατσάλι, αρσενικός, bulkhead, πλήρης ασφάλιση, περιορισμένη ασφάλιση, λεία οπή, 18GHz, 50 Ohm
Οι σύνδεσμοι RF SMP της Elite Electronics διασφαλίζουν ανώτερη ακεραιότητα σήματος έως και 40 GHz. Η καινοτόμος διεπαφή push-on χωρίς εργαλεία επιταχύνει την παραγωγή, εξαλείφοντας ογκώδη κλειδιά.
Επιλέξτε από ευθείες, ορθές γωνίες ή επιλογές στήριξης φλάντζας με τρεις διαμορφώσεις αρσενικών βυσμάτων — Πλήρης Ασφάλιση, Περιορισμένη Ασφάλιση και Λεία Οπή — για βελτιστοποίηση της δύναμης συγκράτησης και της πυκνότητας
για την συγκεκριμένη εφαρμογή σας.
Σύγκριση Δυνάμεων: Η δύναμη εισαγωγής και εξαγωγής ακολουθεί την ιεραρχία: Πλήρης Ασφάλιση > Περιορισμένη Ασφάλιση > Λεία Οπή.
Διάσταση Περιγράμματος από ανοξείδωτο ατσάλιΣύνδεσμος RF SMP αρσενικός bulkhead Μοντέλο : SMP(M)-JYD43
| Αριθμός Μοντέλου | L | d | Διεπαφή | Σημείωση |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Λεία Οπή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Λεία Οπή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Πλήρης Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| Αριθμός Μοντέλου | Διεπαφή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD10 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD10-S | Λεία Οπή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD10-F | Πλήρης Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD10G | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
Σημείωση: διαθέτουμε επίσης pin OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, μη διστάσετε να επικοινωνήσετε μαζί μας εάν χρειάζεστε διαφορετικά μεγέθη pin.
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένας Κορυφαίος Κατασκευαστής Συνδέσμων RF/Μικροκυμάτων/Κυματοδηγών, Προσαρμογέων& Καλωδίων που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, τις επικοινωνίες, τη βιομηχανία ηλεκτρονικών.
Συσκευασία & Αποστολή:
Συσκευασία:
Διαστάσεις Συσκευασίας: Εξωτερικό Μικρό Κουτί με Μ 26.5cm * Π 18.5cm * Υ 14cm
Αποστολή:
Χρόνος Αποστολής: 5-10 εργάσιμες ημέρες για τους διαθέσιμους προσαρμογείς RF Coaxial Connector. Για νέα παραγωγή, θα χρειαστούν περίπου 8-12 εβδομάδες. Ο χρόνος παράδοσης που παρέχουμε είναισυντηρητικόςγια να διασφαλιστεί η ποιότητα του προϊόντος πριν από την αποστολή.
