Προσαρμογέας 50Ω 40 GHz SMPM Jack to Jack Aerospace RF Connectors με χαμηλή απώλεια εισαγωγής
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές σύνδεσης ραδιοσυχνοτήτων SMPM Female to Female Aerospace RF | Μοντέλο: | SSMP-KK31 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 00,3 MHz-40 GHz | Αντίσταση: | 50Ω |
| DWV: | 500V | Αντίσταση μόνωσης: | ≥5000MΩ |
| Κεντρικός Μαέστρος: | ≤8mΩ; Κράμα χαλκού, επίχρυσο | Εξωτερικός Αγωγός: | ≤3,5 mΩ; Κράμα χαλκού, επίχρυσο |
| Απομονωτήρας: | PTFE3, PTFE | VSWR: | ≤1,3 |
| Απώλεια εισαγωγής: | ≤0,3dB | Θερμοκρασία: | -55°C ~125°C |
| Αντοχή: | 500 Κύκλοι | ||
| Επισημαίνω: | Συνδετήρας ραδιοσυχνοτήτων 40GHz SMPM,50Ω αεροδιαστημικός προσαρμογός ραδιοσυχνοτήτων,χαμηλή απώλεια εισαγωγής SMPM jack |
||
50Ω 18GHz SMPM Jack to Jack Adapter Αεροδιαστημικοί συνδετήρες RF με χαμηλή απώλεια εισαγωγής
Ο σύνδεσμος της σειράς SMPM είναι ένας μικροσκοπικός συνδετήρας ομοαξονικού ραδιοσυχνοτήτων. Διαθέτει συμπαγές μέγεθος (μικρότερο από τη σειρά SMP), ελαφρύ βάρος και ευρύ εύρος ζώνης συχνότητας λειτουργίας,με μέγιστη συχνότητα λειτουργίας έως 50 GHz.Ο αρσενικός σύνδεσμος είναι διαθέσιμος σε δύο τύπους διεπαφής: πλήρης αποσύνδεση και ομαλή διάτρηση.Είναι κατάλληλο για τη μετάδοση σήματος ραδιοσυχνοτήτων και μικροκυμάτων, καθώς και για εφαρμογές ενιαίας πυκνής τοποθέτησης και χρησιμοποιείται ευρέως σε οχήματα, πλοία και δορυφόρους.
Ειδικά χαρακτηριστικά σχεδιασμού SMPM των αεροδιαστημικών RF συνδέσμων
- Σύνθετο σχεδιασμό
- Δραστηριότητα ζώνης συχνοτήτων έως 40 GHz
- Σκληρή κατασκευή για αξιοπιστία
- Διατίθεται σε πολλαπλές διαμορφώσεις: ευθεία, δεξιά γωνία, πτέρυγα, PCB και επιλογές τοποθέτησης φλάντζας
- Χαμηλή VSWR & απώλεια εισαγωγής
Διασύνδεση των αεροδιαστημικών RF συνδέσμων SMPM

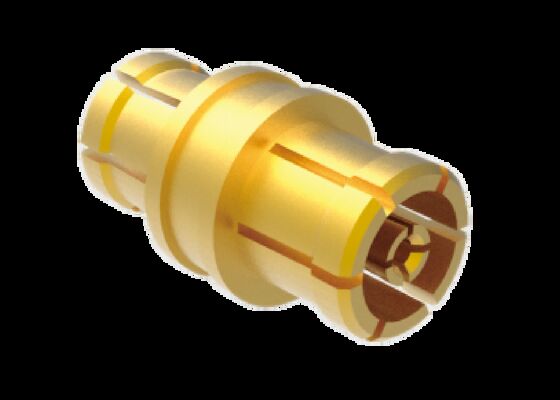

50Ω 40GHz SMPM Jack to Jack Adapter Αεροδιαστημικοί συνδετήρες RF με χαμηλή απώλεια εισαγωγής
Αριθμός μοντέλου: SMPM-KK31, με μήκος προσαρμογέα SMPM = 5
Άλλοι συνδετήρες SMPM διαφόρων μεγεθών από Jack σε Jack Aerospace RF:
| Αριθμός μοντέλου. | Διάστημα των προσαρμογών SMP Jack-Jack | ΟΔ της SMPM |
| SSMP-KK31 | 5 χιλιοστά | 2.75mm |
| SSMP-KK41 | 4 χιλιοστά | 2.6mm |
| SSMP-KK170 | 4.55mm | 2.75mm |
| SSMP-KK171 | 3.8mm | 2.6mm |
| SSMP-KK204 | 6 χιλιοστά | 2.79mm |
| SSMP-KK216 | 6.9mm | 3.5mm |
| SSMP-KK326 | 11.7mm | 2.5mm |
Σημείωση: Παρακαλείστε να επικοινωνήσετε ελεύθερα με τις πωλήσεις για λεπτομερή δελτίο δεδομένων.
Σημείωση: Παρακαλούμε ελέγξτε τον κατάλογο μας για παρόμοια μοντέλα σύμφωνα με την αίτησή σας.
Εφαρμογές
Η Xi'an Elite Electronics ειδικεύεται σε συστηματικές λύσεις διασύνδεσης για απαιτητικές βιομηχανίες, όπως:
- Συστήματα αεροδιαστημικού και αεροπορικού τομέα
- Εξοπλισμός πλοήγησης και ραντάρ
- Συστήματα επικοινωνίας
- Μηχανές μέτρησης
- Εφαρμογές ηλεκτρονικών
Συσκευή και αποστολή
Κάθε προσαρμογός SMPM αεροδιαστημικών RF Connectors συσκευάζεται προσεκτικά για να εξασφαλίζεται η προστασία κατά τη μεταφορά:
Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών για την ταχεία παράδοση, παρέχοντας στους πελάτες πληροφορίες παρακολούθησης κατά την αποστολή.
