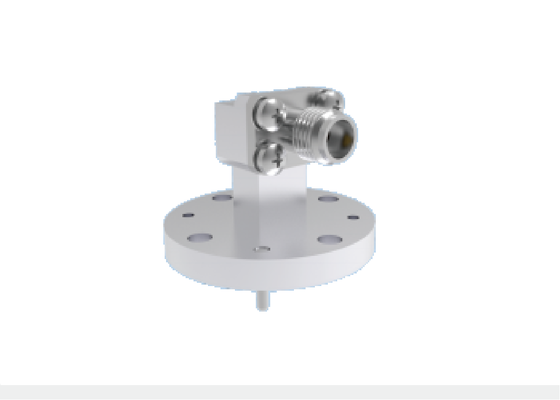

WR22 BJ400 Δικαίος γωνιακός κυματοδηγός σε 2,4 mm Κοαξιώδης προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά κυματοδηγικά εξαρτήματα

Μεγάλες Εικόνας : WR22 BJ400 Δικαίος γωνιακός κυματοδηγός σε 2,4 mm Κοαξιώδης προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά κυματοδηγικά εξαρτήματα Καλύτερη τιμή

Λεπτομέρειες:

Τόπος καταγωγής:	Xi'an, Κίνα
Μάρκα:	ELT
Πιστοποίηση:	ISO 9001, ISO14001
Αριθμό μοντέλου:	BTZH-P2K-1

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	MOQ 10pcs
Τιμή:	Depending on the quantity
Συσκευασία λεπτομέρειες:	1 τεμάχιο/πλαστική σακούλα, 100 τεμάχια/κατάστημα
Χρόνος παράδοσης:	8-12 εβδομάδες μετά τη λήψη της πληρωμής
Όροι πληρωμής:	T/T ή LC
Δυνατότητα προσφοράς:	Σαν απαιτήσεις

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Προσαρμογέας WR22 σε ομοαξονικό 2,4 mm	Μοντέλο:	BTZH-P2K-1
Εύρος Συχνοτήτων:	23,9 GHz-50,1 GHz	Κεντρικός Μαέστρος:	Σύνθετο χαλκού, επιχρυσωμένο
Εξωτερικός Αγωγός:	Κράμα αλουμινίου, αγώγιμη οξείδωση χρώματος της φύσης	Δομή:	Ορθή γωνία
Ομοαξονική θύρα:	2.4mm	Θύρα κυματοδηγού:	BJ400 / WR22
Μέθοδος τοποθέτησης:	Στήριγμα με στρογγυλή φλάντζα 4 οπών	VSWR:	≤1,25
Απώλεια εισαγωγής:	≤ 0,25dB	Βάρος:	≤16 γρ
Επισημαίνω:	Διοδηγός κυμάτων WR22 σε ομοαξονικό προσαρμογέα 2 , 4 mm , Συστατικό κυματοδηγού αεροδιαστημικού τύπου Ka

Περιγραφή του προϊόντος:

Οδηγός κυμάτων σε προσαρμογέα κυμάτων 2,4 mm

Η Elite Electronics κατασκευάζει υψηλής απόδοσης ατμοσφαιρικών προσαρμογείς κυματοειδούς προς κοακσιαλούς που παρέχονται σε δύο βασικές κατασκευές: διαμορφώσεις τελικής εκτόξευσης και ορθογώνιας διαμόρφωσης.Καλύπτοντας ένα ευρύ φάσμα συχνοτήτων από 5.3 GHz έως 145 GHz, οι ορθογώνιες επιλογές κυματοδηγού μας καλύπτουν τις προδιαγραφές BJ / WR: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Οι διαθέσιμες ομοαξονικές διεπαφές περιλαμβάνουν τις σειρές SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm και 0,8 mm, με κάθε θύρα κυματοδηγού να είναι προγραμματισμένη για λειτουργία πλήρους εύρους ζώνης σε ολόκληρη την καθορισμένη ζώνη συχνοτήτων.

Με ισχυρή μηχανική κατασκευή, συμπαγές αποτύπωμα, ανώτερη σταθερή απόδοση ραδιοσυχνοτήτων και χαμηλό βάρος κάτω από 20 γραμμάρια,Οι προσαρμογείς μετάβασης κυματοδρομίας-καυσίμου μας χρησιμοποιούνται ευρέως σε δορυφορικές και διαστημικές εφαρμογές..

Διάσταση του σχεδίουαπό συνδέσμους WR22 με καθοδήγηση κυμάτων έως 2,4 mm:

Αριθμός μοντέλου:BTZH-P2K-1

WR22 BJ400 Δικαίος γωνιακός κυματοδηγός σε 2,4 mm Κοαξιώδης προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά κυματοδηγικά εξαρτήματα 0

Περισσότεροι συνδετήρες κυματοειδούς,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. |Διαθέσιμες προσαρμοσμένες λύσεις

Εφαρμογές:

Η Xi'an Elite Electronics είναι ένα Ηγετικός κατασκευαστής συστηματικών λύσεων διασύνδεσηςπου εξυπηρετούν κυρίως την αεροδιαστημική βιομηχανία, την αεροπορία, την πλοήγηση, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ΗλεκτρονικάΧώρους. Τα υψηλής ποιότητας προϊόντα μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την αντοχή και την αξιοπιστία σε σκληρό περιβάλλον.

WR22 BJ400 Δικαίος γωνιακός κυματοδηγός σε 2,4 mm Κοαξιώδης προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά κυματοδηγικά εξαρτήματα 1

Συσκευή και αποστολή

Συσκευή:

Ηκυματοδηγός WR 22 σε ομοαξονικό 2,4 mmΣυνδετήρεςσυσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να εξασφαλίζεται η προστασία του κατά τη διαμετακόμιση.

WR22 BJ400 Δικαίος γωνιακός κυματοδηγός σε 2,4 mm Κοαξιώδης προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά κυματοδηγικά εξαρτήματα 2

Ναυτιλία:

Θα στείλουμε το τοκυματοδηγός WR22 σε ομοαξονικό 2,4 mmΣυνδετήρεςΧρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και ταχεία παράδοση στους πελάτες μας.

Σύγκριση λιμένα με οδηγό κυμάτων

BJ (Κινέζικος πρότυπος)	WR	Συχνότητα (GHz)	Εσωτερικό πλάτος	Εσωτερικό ύψος	Συνήθης συχνότητα
BJ70	WR137	5.388.17	34.85	15.8	Διάταξη C/X
BJ84	WR112	6.57 ∙9.99	28.5	12.62	Χ ζώνη
BJ100	WR90	8.20 ∙12.50	22.86	10.16	Χ ζώνη
BJ120	WR75	9.84 ¢15.00	19.05	9.525	Κου χαμηλή συχνότητα.
BJ140	WR62	11.90 ∙18.00	15.8	7.9	Κου Μπαντ
BJ180	WR51	15.80 ∙ 24.00	12.95	6.48	Κου υψηλή/Κ χαμηλή συχνότητα.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Διάταξη Κ
BJ260	WR34	21.70 ̇ 33.00	8.636	4.318	Κα χαμηλή συχνότητα.
BJ320	WR28	26.50-40.00	7.112	3.556	Κα
BJ400	WR22	33.00 ¢50.00	5.69	2.845	Κα Υψηλή συχνότητα. / U
BJ500	WR19	39.20-59.60	4.775	2.388	Διάταξη U/V
BJ620	WR15	50.00 ¢75.00	3.759	1.88	Διάταξη V
BJ740	WR12	60.50 ̇ 91.90	3.099	1.549	Διάταξη Ε
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Διάταξη W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Διάταξη F
