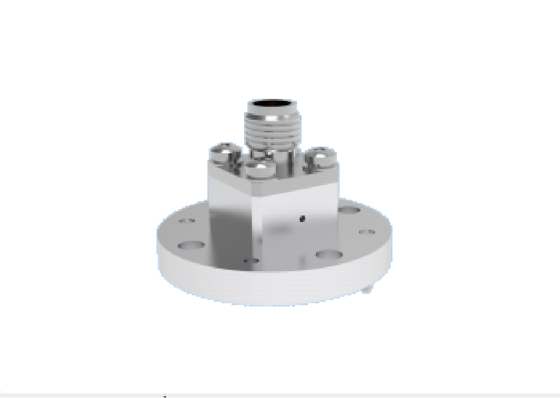

WR22 BJ400 Τελικός οδηγός κυμάτων εκτόξευσης σε 2,4 mm Κοαξιακός προσαρμογός 4 τρύπες Στρογγυλή φλάντσα Mount 23.9GHz-50.1GHz Ka Band Αεροδιαστημικά εξαρτήματα οδηγού κυμάτων
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Προσαρμογέας WR22 σε ομοαξονικό 2,4 mm | Μοντέλο: | BTZH-H2K-1 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 23,9 GHz-50,1 GHz | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Κράμα αλουμινίου, αγώγιμη οξείδωση χρώματος της φύσης | Ομοαξονική θύρα: | 2.4mm |
| Δομή: | Τέλος εκτόξευσης | Μέθοδος τοποθέτησης: | Στήριγμα με στρογγυλή φλάντζα 4 οπών |
| Θύρα κυματοδηγού: | BJ400 / WR22 | VSWR: | ≤1,25 |
| Απώλεια εισαγωγής: | ≤ 0,25dB | Βάρος: | ≤16 γρ |
| Επισημαίνω: | Διοδηγός κυμάτων WR22 σε ομοαξονικό προσαρμογέα 2,4 mm,Συσκευές κυματοδηγού αεροδιαστημικού τύπου Ka |
||
Περιγραφή προϊόντος:
Κυματοδηγός σε προσαρμογέα κυμάτων 2,4 mm, Τέλος εκκίνησης
Η Elite Electronics κατασκευάζει υψηλής απόδοσης αεροδιαστημικής ποιότητας κυματοδηγούς προς ομοαξονικούς προσαρμογείς που παρέχονται σε δύο βασικές κατασκευές: διαμορφώσεις τελικής εκτόξευσης και ορθής γωνίας. Καλύπτοντας ένα εκτεταμένο εύρος συχνοτήτων από 5,3 GHz έως 145 GHz, οι επιλογές μας για ορθογώνιο κυματοδηγό καλύπτουν τις τυπικές προδιαγραφές BJ / WR: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ10W), BJ10W BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR).
Οι διαθέσιμες ομοαξονικές διεπαφές περιλαμβάνουν τις σειρές SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm και 0,8 mm, με κάθε θύρα κυματοδηγού να έχει ονομαστική λειτουργία πλήρους εύρους ζώνης στην καθορισμένη ζώνη συχνοτήτων.
Διαθέτοντας στιβαρή μηχανική κατασκευή, συμπαγές αποτύπωμα, ανώτερη σταθερή απόδοση ραδιοσυχνοτήτων και χαμηλό βάρος κάτω από 20 γραμμάρια, οι προσαρμογείς μας μετάβασης αεροδιαστημικού κυματοδηγού-ομοαξονικό έχουν αναπτυχθεί εκτενώς σε δορυφορικές και διαστημικές εφαρμογές αεροδιαστημικής.
Διάσταση περιγράμματοςτων υποδοχών κυματοδηγού WR22 έως 2,4 mm, τελική εκτόξευση:
Αρ. μοντέλου:BTZH-H2K-1
Περισσότερος κυματοδηγός σε ομοαξονικούς συνδέσμους,μη διστάσετε να επικοινωνήσετε μαζί μας για τον κατάλογο προϊόντων. |Διαθέσιμες προσαρμοσμένες λύσεις
Εφαρμογές:
Η Xi'an Elite Electronics είναι α Κορυφαίος κατασκευαστής Λύσεων Συστηματικής Διασύνδεσηςπου εξυπηρετεί κυρίως την αεροδιαστημική, την αεροπορία, τη ναυσιπλοΐα, το ραντάρ, τις επικοινωνίες, τη μέτρηση,ηλεκτρονικά και άλλαχωράφια. Οι υψηλής ποιότητας παραγωγοί μας χρησιμοποιούν τα καλύτερα υλικά και αυστηρές διαδικασίες για να εξασφαλίσουν την ανθεκτικότητα και την αξιοπιστία σε σκληρό περιβάλλον.
Συσκευασία & Αποστολή
Συσκευασία:
Οκυματοδηγός WR 22 έως ομοαξονικό 2,4 mmοι σύνδεσμοι τερματίζουν την εκκίνησησυσκευάζεται προσεκτικά σε χαρτοκιβώτιο για να διασφαλίζεται η προστασία του κατά τη μεταφορά.
Αποστολή:
Στέλνουμε την τελική εκτόξευσηκυματοδηγός WR22 σε ομοαξονικό 2,4mmσυνδετήρεςχρησιμοποιώντας μια αξιόπιστη υπηρεσία ταχυμεταφορών για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση στους πελάτες μας. Οι πελάτες θα λάβουν ένα tracking NO. μετά την αποστολή.
Σύγκριση λιμένων κυματοδηγών
|
BJ (Κινεζικό πρότυπο) |
WR | Συχνότητα (GHz) | Εσωτερικό Πλάτος | Εσωτερικό Ύψος | Κοινή Συχν. Ζώνη |
| BJ70 | WR137 | 5.38-8.17 | 34,85 | 15.8 | C/X Band |
| BJ84 | WR112 | 6,57-9,99 | 28.5 | 12.62 | X Band |
| BJ100 | WR90 | 8.20-12.50 | 22,86 | 10.16 | X Band |
| BJ120 | WR75 | 9.84-15.00 | 19.05 | 9.525 | Ku χαμηλή συχνότητα. |
| BJ140 | WR62 | 11.90-18.00 | 15.8 | 7.9 | Ku Band |
| BJ180 | WR51 | 15.80-24.00 | 12.95 | 6.48 | Ku υψηλή/Κ χαμηλή συχνότητα. |
| BJ220 | WR42 | 18:00-26:50 | 10,67 | 5.33 | K Band |
| BJ260 | WR34 | 21.70-33.00 | 8.636 | 4.318 | Κα χαμηλή συχνότητα. |
| BJ320 | WR28 | 26.50-40.00 | 7.112 | 3.556 | Κα |
| BJ400 | WR22 | 33.00-50.00 | 5,69 | 2.845 | Κα Υψηλή συχν. / U |
| BJ500 | WR19 | 39,20-59,60 | 4.775 | 2.388 | U/V Band |
| BJ620 | WR15 | 50.00-75.00 | 3.759 | 1,88 | V Band |
| BJ740 | WR12 | 60,50-91,90 | 3.099 | 1.549 | E Band |
| BJ900 | WR10 | 75,00-110,0 | 2.54 | 1.27 | W Band |
| BJ1200 | WR08 | 92,20-140,0 | 2.032 | 1.016 | F Band |
