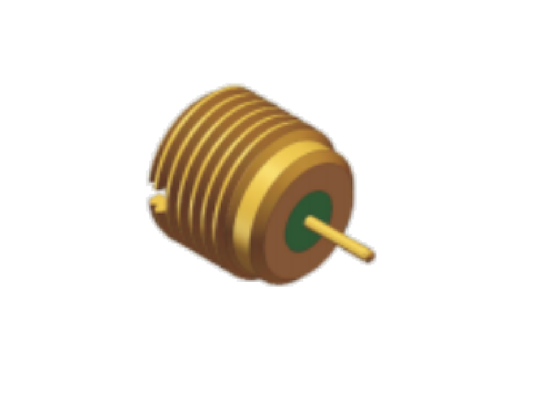

50 Ohm επίχρυσο ερμητικό γυαλί σφράγισης SMP RF σύνδεσμος αρσενικό διάφραγμα λεία οπή 40 GHz
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχή SMP RF | Συχνότητα: | DC~18GHz |
|---|---|---|---|
| Επικοινωνία Κέντρου: | Κράμα Kavar, επίχρυσο | Κέλυφος: | Κράμα Kavar, επίχρυσο |
| DWV: | 500V | Αντίσταση μόνωσης: | 5000 Ohm |
| Ονομαστική τάση: | 170V | Εύρος Θερμοκρασίας: | -55℃~+125℃ |
| Ανεξαρτησία: | 50Ω | Καρφίτσα OD: | 0,3mm, 0,45mm, 0,5mm, 0,7mm, 0,9mm, 1,3mm διαθέσιμα |
| Διηλεκτρικός: | Ποτήρι | Διασύνδεση: | Ακατάπαυστα |
| Βάση: | Το διάφραγμα τοποθετεί | Γένος: | αρσενικό βούλωμα |
| Επισημαίνω: | Αρσενικό διάφραγμα υποδοχή RF 50 Ohm SMP,επίχρυσος ερμητικός σύνδεσμος SMP,υποδοχή RF με λεία οπή 40 GHz |
||
Περιγραφή προϊόντος:
Συνδετήρας RF SMP Αρσενικός Bulkhead Πλήρης Ασφάλιση Περιορισμένης Ασφάλισης Λεία Οπή 40GHz 50 Ohm
Οι συνδετήρες RF SMP της Elite Electronics λειτουργούν έως και 40 GHz και προσφέρουν εξαιρετική ακεραιότητα σήματος σε όλο το εύρος συχνοτήτων, με χαμηλή απώλεια υψηλής συχνότητας και σταθερή μετάδοση σήματος χωρίς παραμόρφωση. Εξοπλισμένοι με την αυτο-αναπτυγμένη διεπαφή σύνδεσης push-on χωρίς εργαλεία, οι συνδετήρες επιτρέπουν γρήγορη συναρμολόγηση plug-and-play χωρίς ογκώδεις δυναμοκλειδωτές, μειώνοντας δραστικά τον χρόνο κύκλου παραγωγής και αυξάνοντας την αποδοτικότητα μαζικής παραγωγής.
Διατίθεται μια πλήρης γκάμα διαμορφώσεων, συμπεριλαμβανομένων εκδόσεων ευθείας, ορθής γωνίας και στήριξης φλάντζας. Προσφέρονται τρία σχέδια αρσενικών βυσμάτων: Πλήρης Ασφάλιση, Περιορισμένη Ασφάλιση και Λεία Οπή. Οι πελάτες μπορούν να επιλέξουν μοντέλα σύμφωνα με τη διάταξη του εξοπλισμού και την απαιτούμενη δύναμη ασφάλισης για να εξισορροπήσουν ευέλικτα τη δύναμη συγκράτησης και την πυκνότητα ενσωμάτωσης καλωδίωσης. Αυτοί οι συνδετήρες RF SMP είναι ιδανικοί για εφαρμογές υψηλής ακρίβειας συχνότητας, όπως όργανα δοκιμών μικροκυμάτων, μονάδες χιλιοστομετρικού κύματος και συμπαγείς εξοπλισμοί RF.
Σύγκριση Δύναμης: Η δύναμη εισαγωγής και εξαγωγής ακολουθεί την ιεραρχία: Πλήρης Ασφάλιση > Περιορισμένη Ασφάλιση > Λεία Οπή.
Διάσταση Περιγράμματος του Συνδετήρας RF SMP αρσενικός bulkhead, Μοντέλο : SMP(M)-JYD82-S
|
Αριθμός Μοντέλου. |
L | d | Διεπαφή | Σημείωση |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Λεία Οπή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Περιορισμένη Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Λεία Οπή | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Πλήρης Ασφάλιση | Ερμητικό, Βάθος Σύνδεσης: 2.79mm |
Σημείωση: διαθέτουμε επίσης pin OD =0.3, 0.45, 0.5, 0.7, 0.9, 1.3, μη διστάσετε να επικοινωνήσετε μαζί μας εάν χρειάζεστε διαφορετικά μεγέθη pin.
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένας Κορυφαίος Κατασκευαστής Συνδετήρων, Προσαρμογέων RF/Μικροκυμάτων/Κυματοδηγών& Καλωδίων που εξυπηρετεί την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, τις επικοινωνίες, τη βιομηχανία ηλεκτρονικών.
Συσκευασία & Αποστολή:
Συσκευασία:
Διαστάσεις Συσκευασίας: Εξωτερικό Μικρό Κουτί με Μ 26.5cm * Π 18.5cm * Υ 14cm
Αποστολή:
Χρόνος Αποστολής: 5-10 εργάσιμες ημέρες για συνδετήρες προσαρμογέων RF Coaxial σε απόθεμα. Για νέα παραγωγή, θα χρειαστούν περίπου 8-12 εβδομάδες. Ο χρόνος παράδοσης που παρέχουμε είναισυντηρητικόςγια να διασφαλιστεί η ποιότητα του προϊόντος πριν από την αποστολή.
