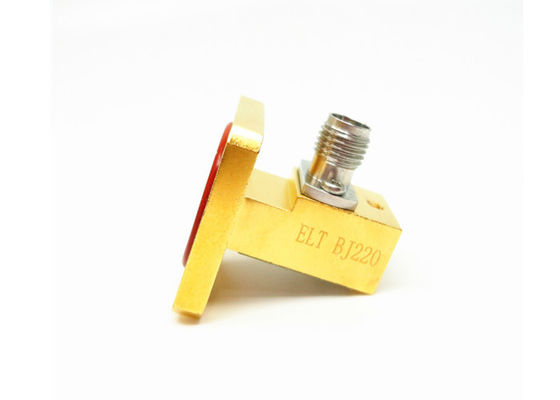

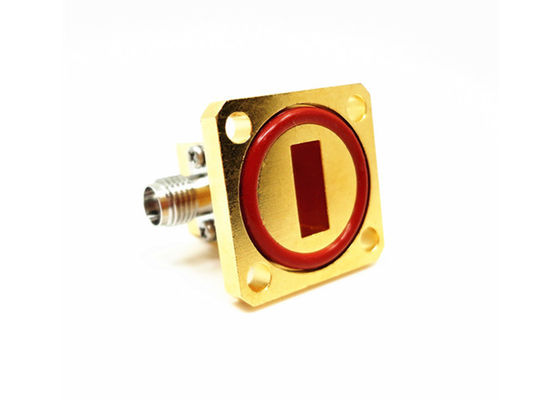

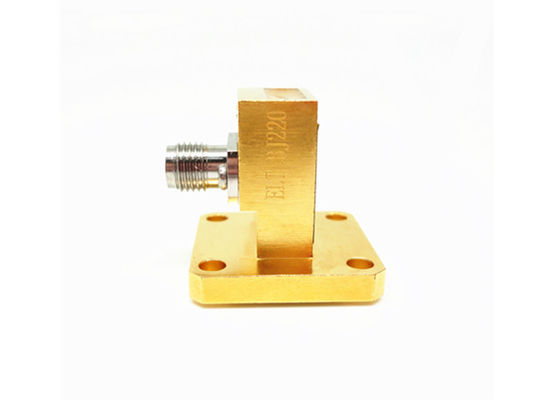

17.6GHz~26.7GHz WR42 BJ220 K 2.92mm Κυματοδηγός σε Ομοαξονικό Προσαρμογέα Τετράγωνο Κάλυμμα Αυλακωτή Φλάντζα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Εύρος συχνοτήτων: | 17.6-26.7GHz | Συνδετήρας: | 2.92mm (τύπος K) |
| VSWR: | 1.25 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR42 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | Προσαρμογέας κυματοδηγού WR42 σε ομοαξονικό,17.6-26.7GHz προσαρμογός κυματοδηγού,Προσαρμογέας αυλακωτής φλάντζας 2.92mm |
||
Προσαρμογέας Κυματοδηγού WR42 K 2.92mm σε Ομοαξονικό Τετράγωνο Κάλυμμα με Αυλακωτή Φλάντζα
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό παράγονται από Xi'an Elite Electronic Industrial Co., Ltd. χωρίζονται σε δύο δομές, ορθή γωνία & ορθογώνια εκκίνηση. Για την ομοαξονική άκρη των προσαρμογέων κυματοδηγού, μπορούμε να παρέχουμε τύπου N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP και πολλούς άλλους τύπους. Οι συχνότητές τους κυμαίνονται από 6.5GHz έως 50GHz. Τα μοντέλα κυματοδηγού μας κυμαίνονται από BJ84 έως BJ400 (wr112-wr22).
Επιπλέον, μπορούμε να προσφέρουμε προσαρμοσμένους ομοαξονικούς προσαρμογείς κυματοδηγού σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Προδιαγραφή:
| Όνομα προϊόντος | Προσαρμογείς Κυματοδηγού σε Ομοαξονικό |
| Ομοαξονικός τύπος | 2.92mm(Τύπος K) |
| Μέγεθος Κυματοδηγού | WR42 |
| Στυλ Σώματος | Ορθή Γωνία |
| Εύρος Συχνοτήτων | 17.6-26.7GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.25 |
Κατάλογος- Προσαρμογείς Κυματοδηγού σε Ομοαξονικό.pdf
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας έχουν υψηλή αξιοπιστία, μικροσκοπικό μέγεθος και εξαιρετική απόδοση κ.λπ., γεγονός που τους καθιστά ευρέως υιοθετημένους σε μετρήσεις μικροκυμάτων και συσκευές χιλιοστομετρικών κυμάτων κ.λπ.
Λεπτομερές Σχέδιο:
Λίστα Προσαρμογέων Κυματοδηγού σε 2.92mm(Τύπος K) Ομοαξονικούς:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |

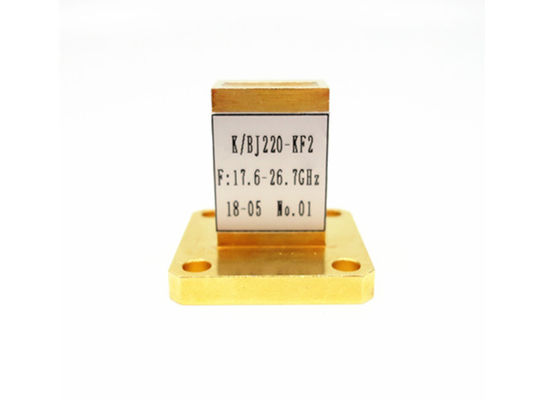

| K/BJ220-KF2 | Προσαρμογείς WR42 σε K(2.92mm) θηλυκού ορθής γωνίας | BJ220=WR42 |
| K/BJ220-KF1 | Προσαρμογείς WR42 σε K(2.92mm) θηλυκού ορθογώνιας εκκίνησης | K=θηλυκός |
| K/BJ260-KF | Προσαρμογείς WR34 σε K(2.92mm) θηλυκού ορθής γωνίας | BJ260=WR34 |
| K/BJ260-KF1 | Προσαρμογείς WR34 σε K(2.92mm) θηλυκού ορθογώνιας εκκίνησης | |
| K/BJ320-KF | Προσαρμογείς WR28 σε K(2.92mm) θηλυκού ορθής γωνίας | BJ320=WR28 |
| K/BJ320-KF1 | Προσαρμογείς WR28 σε K(2.92mm) θηλυκού ορθογώνιας εκκίνησης | |
| K/BJ320-JF1 | Προσαρμογείς WR28 σε K(2.92mm) αρσενικού ορθογώνιας εκκίνησης | J=αρσενικό |
| K/BJ400-KF1 | Προσαρμογείς WR22 σε K(2.92mm) θηλυκού ορθογώνιας εκκίνησης | BJ400=WR22 |
| K/24JS18000-KF | Προσαρμογείς WR24JS18000 σε K(2.92mm) θηλυκού ορθογώνιας εκκίνησης |
Διασταυρούμενες αναφορές προτύπων κυματοδηγού
| Κινεζικά Πρότυπα | Διεθνή Πρότυπα | Εύρος Συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Προσαρμογέων Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας. Διαστάσεις ODM είναι ευπρόσδεκτες.
