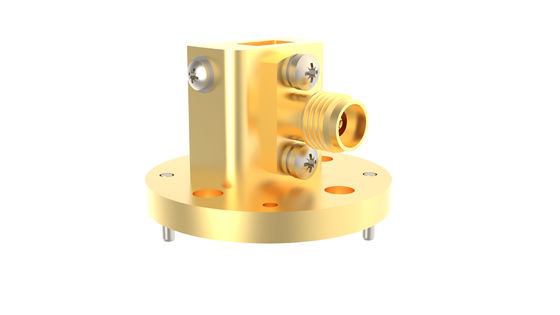

39.2GHz~59.6GHz WR19 BJ500 σε 1.85mm Θηλυκό Ορθή Γωνία Κυματοδηγός σε Ομοαξονικό Προσαρμογέα 1.85/BJ500-KF4
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | WR19 Waveguide σε ομοαξονικούς προσαρμογείς | Υλικό: | Ορείχαλκος |
|---|---|---|---|
| Εύρος συχνοτήτων: | 39.2-59.6GHz | Συνδετήρας: | 1.85mm |
| VSWR: | 1.4 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR19, BJ500 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | Κυματοδηγός WR19 σε προσαρμογέα 1.85mm,προσαρμογέας κυματοδηγού ομοαξονικού ορθής γωνίας,Προσαρμογέας κυματοδηγού 39.2-59.6GHz BJ500 |
||
Προσαρμογέας Κυματοδηγού Θηλυκού σε Ομοαξονικό WR19 BJ500 έως 1.85mm Ορθή Γωνία 39.2GHz~59.6GHz
Η συχνότητα του προσαρμογείς κυματοδηγού σε ομοαξονικό επεξεργάζονται από Elite Electronic (ELT) καλύπτουν 5.4GHz-110GHz. Με υψηλή αξιοπιστία, μικρό μέγεθος και εξαιρετική απόδοση, χρησιμοποιείται ευρέως σε εξοπλισμό μέτρησης μικροκυμάτων και κυμάτων χιλιοστομετρικού κύματος. Ο κυματοδηγός έχει τυπικούς ορθογώνιους και διπλής ράβδου κυματοδηγούς, και μη τυπικοί κυματοδηγοί μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις του χρήστη. Η διεπαφή σύνδεσης ομοαξονικού άκρου περιλαμβάνει N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 και microstrip. Οι προσαρμογείς κυματοδηγού σε ομοαξονικό χωρίζονται σε δύο τύπους: εκτόξευση άκρου και εκτόξευση ορθής γωνίας από τον προσανατολισμό της διεπαφής. Μεταξύ αυτών, ο τύπος εκτόξευσης RA μπορεί επίσης να χρησιμοποιηθεί ως μια δομή υψηλής ισχύος.
Προδιαγραφή του 1.85/BJ500-KF4:
| Όνομα προϊόντος | Προσαρμογείς Κυματοδηγού WR19 σε Ομοαξονικό 1.85mm - Τύπος Ορθής Γωνίας |
| Αριθμός Μοντέλου | 1.85/BJ500-KF4 |
| Ομοαξονικός τύπος | 1.85mm |
| Μέγεθος Κυματοδηγού | WR19 (BJ500) |
| Στυλ Σώματος | Ορθή Γωνία |
| Εύρος Συχνοτήτων | 39.2-59.6GHz |
| Αντίσταση | 50 Ohm |
| VSWR | 1.4 |
Πλεονεκτήματα:
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κ.λπ., γεγονός που τους καθιστά εκτενώς υιοθετημένους σε συσκευές μέτρησης μικροκυμάτων και συσκευές κυμάτων χιλιοστομετρικού κύματος κ.λπ.
Σχέδιο Περιγράμματος και Εικόνες του Προσαρμογέας Κυματοδηγού WR19 BJ500 σε Ομοαξονικό Θηλυκό 1.85mm 1.85/BJ500-KF4:
Λίστα των Προσαρμογέων Κυματοδηγού σε Ομοαξονικό 1.85mm:
| Αριθμός Μοντέλου | Περιγραφή | Σημείωση |
| 1.85/BJ500-KF4 | Προσαρμογείς κυματοδηγού WR19(BJ500) σε θηλυκό ομοαξονικό 1.85mm ορθής γωνίας | |
| 1.85/BJ500-KFE1 | Προσαρμογείς κυματοδηγού WR19(BJ500) σε θηλυκό ομοαξονικό 1.85mm εκτόξευσης άκρου | BJ500=WR19 |
| 1.85/BJ620-KF | Προσαρμογείς κυματοδηγού WR15(BJ620) σε θηλυκό ομοαξονικό 1.85mm ορθής γωνίας | BJ620=WR15 |
| 1.85/BJ620-KFE | Προσαρμογείς κυματοδηγού WR15(BJ620) σε θηλυκό ομοαξονικό 1.85mm εκτόξευσης άκρου | |
| Προσαρμοσμένος Τύπος | Είναι αποδεκτά προσαρμοσμένα μεγέθη |
Διασταυρούμενες αναφορές Προτύπου Κυματοδηγού
| Κινεζικό Πρότυπο | Διεθνές Πρότυπο | Εύρος Συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 1.000 τύπους Προσαρμογέων Κυματοδηγού σε Ομοαξονικό για επιλογή, εάν ο προσαρμογέας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας. Οι διαστάσεις ODM είναι ευπρόσδεκτες.
