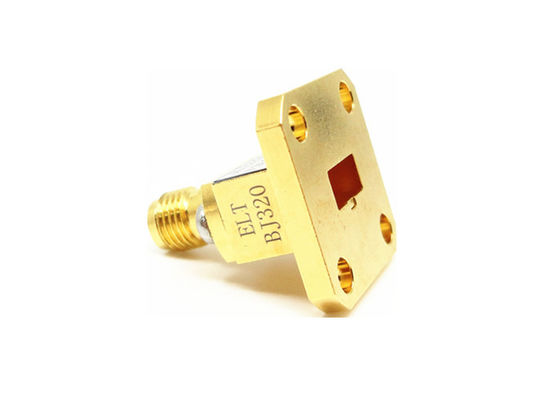

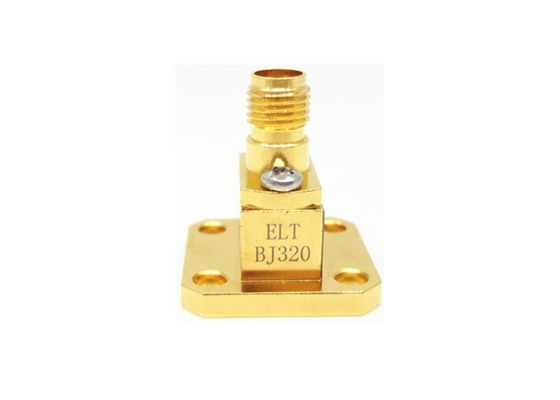

26.4GHz~40GHz WR28 BJ320 K 2.92mm Θηλυκός Προσαρμογέας Κυματοδηγού σε Ομοαξονικό Τροφοδοτικό K/BJ320-KF1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια | Υλικό: | Μπρούτζινο σύνδεσμος |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 26.4-40GHz | Συνδετήρας: | 2.92mm (τύπος K) |
| VSWR: | 1.25 | Αντίσταση: | 50 ωμ |
| Μέγεθος κυματοδηγού: | WR28 | Στυλ σώματος: | Ορθή γωνία |
| Επισημαίνω: | WR28 Waveguide To Coax Adapter,BJ320 2.92mm θηλυκός προσαρμογέας εκτόξευσης,26.4-40GHz προσαρμογέας κυματοδηγού σε ομοαξονικό τροφοδοτικό |
||
WR28 K 2.92mm Διοδηγός κύματος σε κοακσιακό προσαρμογέα

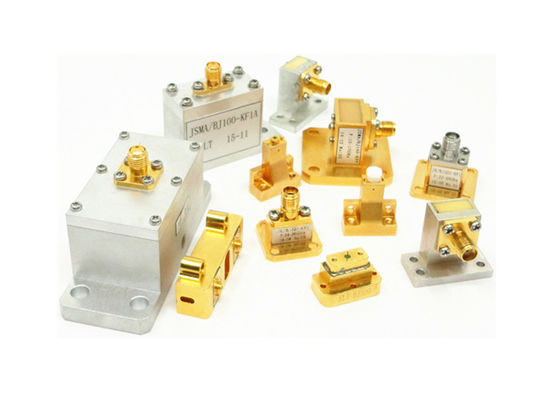

Οδηγός κυμάτων σε κοακσιακό προσαρμογέαπου παράγεται απόΗ εταιρεία Xi'an Elite Electronic Industrial Co., Ltd.Για τα ομοαξονικά άκρα των προσαρμογών κυματοδηγού, μπορούμε να παρέχουμε Τύπος N, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMPΟι συχνότητες τους κυμαίνονται από 6,5GHz έως 50GHz.
Επιπλέον, μπορούμε να προσφέρουμεπαραδοσιακόΔιορθωτές ομοαξονικών κυματοειδών σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Καταλόγος- Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια.pdf
Ειδικότητα:
| Ονομασία του προϊόντος | Οδηγός κυμάτων για τα κοαξιακά προσαρμοστήρια |
| Τύπος κοαξιού | 2.92mm (τύπος K) |
| Μέγεθος κυματοδηγού | WR28 |
| Στυλ σώματος | Τέλος εκτόξευσης |
| Πεδίο συχνότητας | 26.4-40.0GHz |
| Αντίσταση | 50 Ωμ |
| VSWR | 1.25 |
Πλεονεκτήματα
-Οι προσαρμογείς κυματοδηγού μας είναι υψηλής αξιοπιστίας, μικροσκοπικού μεγέθους και εξαιρετικής απόδοσης κλπ., γεγονός που τους καθιστά ευρέως αποδεκτούς σε συσκευές μέτρησης μικροκυμάτων και χιλιοστών κυμάτων κλπ.
Λεπτομέρειες σχεδιασμού (mm):
Κατάλογος κυματοδείκτης2.92mm (τύπος K)Συγκεντρωτικοί προσαρμογείς:
| Αριθμός μοντέλου | Περιγραφή | Σημείωση |
| Κ/ΒJ220-KF2 | Δοκιμαστικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας | BJ220=WR42 |
| Κ/ΒJ220-KF1 | WR42 έως K ((2,92mm) θηλυκός προσαρμογός εκτόξευσης | Κ=γυναίκα |
| Κ/ΒJ260-KF | WR34 έως K ((2,92mm) γυναικεία προσαρμογείς ορθογώνιας γωνίας | BJ260=WR34 |
| Κ/BJ260-KF1 | Διορθωτές εκτόξευσης γυναικείας άκρης WR34 έως K ((2,92mm) | |
| Κ/ΒJ320-KF | Δοκιμαστικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας | BJ320=WR28 |

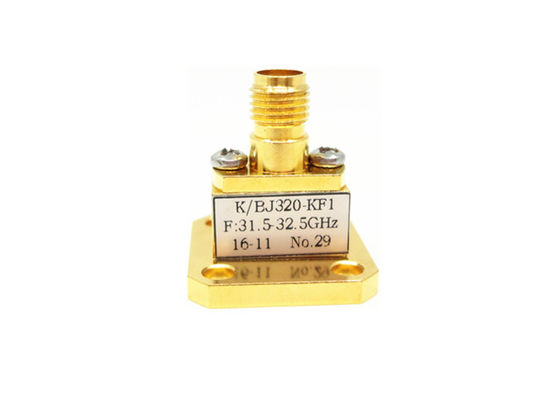

| Κ/ΒJ320-KF1 | Διορθωτές εκτόξευσης θηλυκής άκρης WR28 έως K ((2,92mm) | |
| Κ/ΒJ320-JF1 | Διορθωτές εκτόξευσης με αρσενικό άκρο από WR28 έως K ((2,92mm) | J=άνδρας |
| Κ/BJ400-KF1 | Διορθωτές εκτόξευσης θηλυκών άκρων WR22 έως K (συνδυασμός 2,92 mm) | BJ400=WR22 |
| Κ/24JS18000-KF | WR24JS18000 έως K ((2,92mm) θηλυκοί προσαρμογείς εκτόξευσης |
Διασταυρούμενες αναφορές των προτύπων κυματοδηγίας
| Κινέζικα πρότυπα | Διεθνή πρότυπα | Περιοχή συχνοτήτων (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΟδηγός κυμάτων για τα κοαξιακά προσαρμοστήριαγια επιλογή, αν δεν βρείτε τον προσαρμογέα που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σας.Η διάσταση ODM είναι ευπρόσδεκτη.
